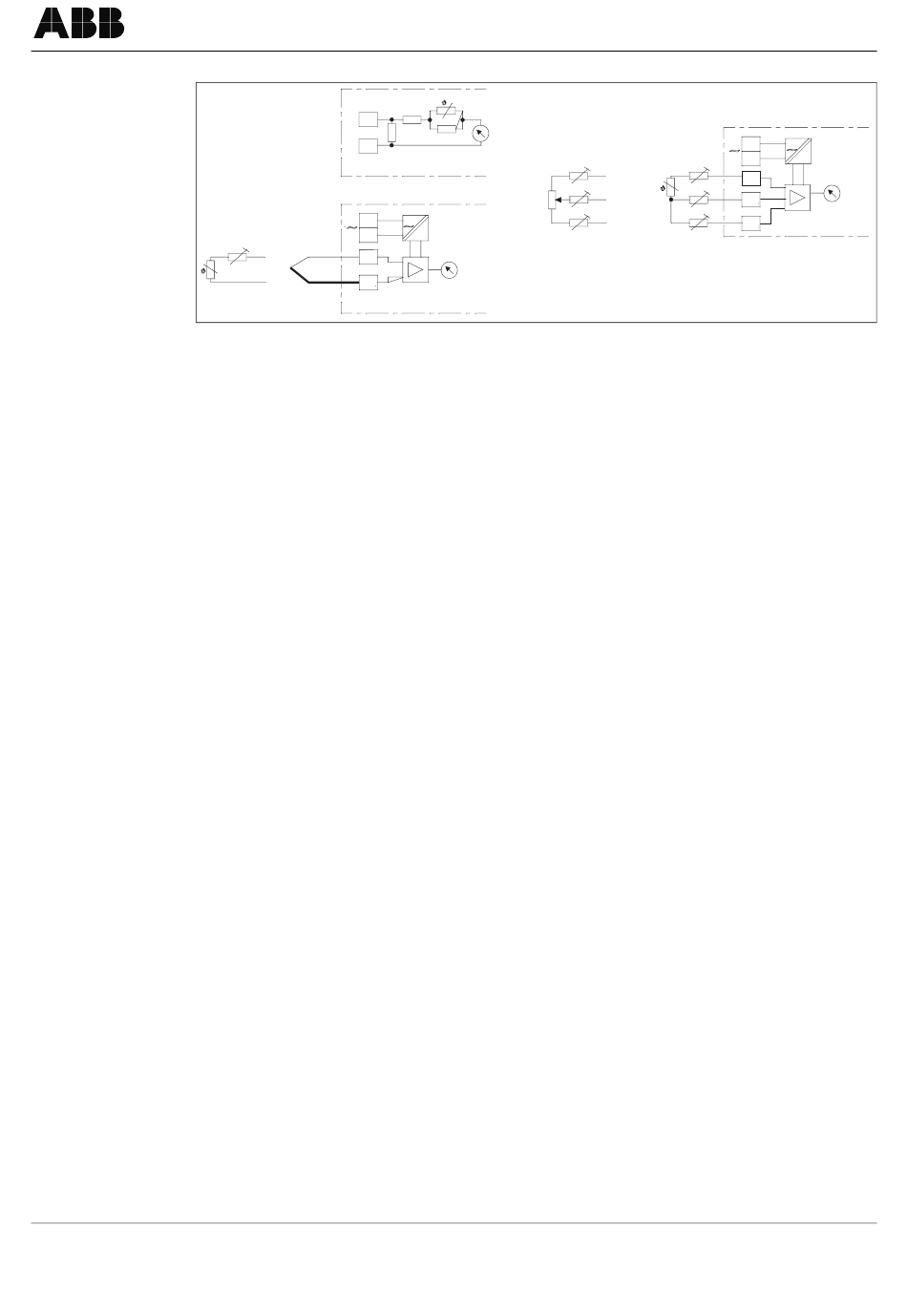

Anschluss An Widerstandsthermometer; Zweileiterschaltung; Dreileiterschaltung - Abb Indicomp 2 Bedienungsanleitung

Bild 4-5
4.5.4

Zweileiterschaltung

Vor Inbetriebnahme ist der äußere Messkreis abzugleichen. Hierbei wird anstelle des Thermometers der
mitgelleferte Prüfwiderstand angeschlossen und der Widerstand der Abgleichlocke so lange verkleinert,
bis das Instrument den auf dem Prüfwiderstand aufgedruckten Wert anzeigt.

Dreileiterschaltung

Bei symmetrischen Leitungen kann auf einen Abgleich verzichtet werden, wenn der Widerstandswert je
Leiter im Bereich 0 ... 6 Ω liegt (z.B. 10 m Kupferleitung 1,5 mm
Für Leitungewiderstände > 6 Ω oder unsymmetrische Leitungen ist ein Abgleich erforderlich.
Dabei ist wie folgt zu verfahren:
Die am Messwiderstand befindlichen Enden der Messleitungen werden kurzgeschlossen.
An den Leitungsenden, die am Anzeiger angeschlossen werden, kann man 3 Summenwiderstände
(A, B und C) messen:
zwischen 51 und 52:
zwischen 52 und 53:
zwischen 51 und 53:
Daraus lassen sich die Leitungswiderstände errechnen:
RI = (A+C-B)/2;
RII = (A + B - C)/2;
RIll = (B+C-A)/2
Während die Leitung III nur auf 5 % abgeglichen werden muss, sind die anderen beiden Leitungen auf
< 1 % abzugleichen, da deren Fehler direkt in das Messergebnis eingehen.
Steht keine ausreichend genaue Messbrücke zur Verfügung, so ist ein Vorabgleich nach obigem Schema
für alle drei Leitungen vorzunehmen. Ein Abgleich auf 5% genügt hierfür. Nach diesem Vorabgleich wird
der mitgelleterte Prüfwiderstand anstelle des Widerstandsthermometers angeschlossen (Kurz-
schlussbrücke entfernen) und die Hilfsenergie des Anzeigers eingeschaltet. Zeigt das Gerät einen höhe-
ren Wert als den auf dem Prüfwiderstand aufgedruckten an, so ist der Abgleichwiderstand von Leitung I
zu verkleinern. Zeigt das Gerät einen kleineren Wert an, so ist der Widerstand in Leitung II zu verkleinern.
Bei der Messkreisorganisation 4900 in Verbindung mit Messkreis W 25 K ist bei einer Messpanne > 10 Ω
und bei Leitungswiderständen zwischen 0 ... 10 Ω kein Leitungsabgleich erforderlich, sofern die Einzel-
leitungen I und II widerstandsgleich (symmetrisch) sind. Das Messbereichkästchen trägt die Aufschrift
3 × 0...10 Ω. Bei einer Messspanne < 10 Ω muss genau abgeglichen werden. Hierbei trägt das Messbe-
reichkästchen die Aufschrift z.B. "Ltg. 3 × 10 Ω".
