Schalttatel angezogen. Beim Einbau in Rasterfelder gilt grundsätzlich das gleiche.
Bild 4-3
4.3 Verlegen der Mess- und Signalleitungen
Die Signalleitungen für den Messwert sowie eventuell vorhandene Grenzwerte sollen getrennt von Stark-
stromleitungen verlegt werden. Zur Gewährleistung eines störungssicheren Betriebes sind abgeschirmte
Leitungen zu verlegen. Eine Zugentlastung ist vorzusehen.
4.4 Zuleitung der Energieversorgung
Die Energieversorgung ist über einen zweipoligen Schalter zu führen.
Achtung
!
Angaben auf dem Typschild beachten!
Ist ein Schutzleiteranschluss vorzusehen, so ist dieser vorrangig vor allen anderen Verbindungen
herzustellen.
Bei der Wahl des Leitungsmaterials und der Ausführung der Installation sind die landesüblichen
STOP
Bestimmungen für das Errichten von Starkstromanlagen mit Nennspannungen bis 1000 V zu be-
rücksichtigen (z.B. VDE 0100).
4.5 Anschluss der Messleitungen
Die Eingangsgröße kann Gleichstrom oder Gleichspannung sein.
Der Anschluss erfolgt an den Klemmen 51 (+) und 52 (–).
12
Indicomp 2, Indicomp 2-Ex, Anzeiger und Grenzsignalgeber

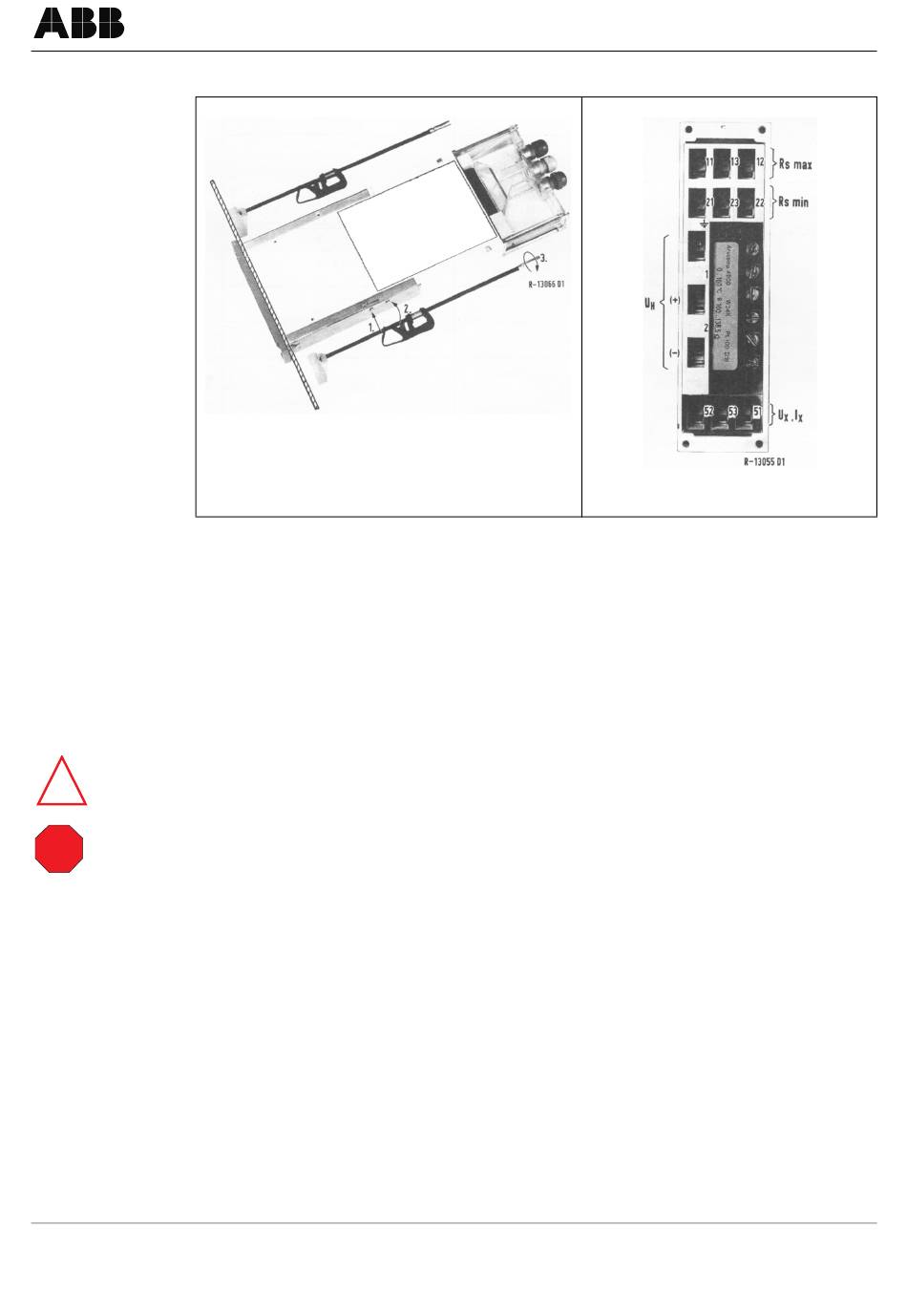

Befestigung an der Schalttafelwand
1. Schraubklammer einhängen
2. einschwenken
3. anziehen
Montage - und Anschlussanweisungen
Bild 4-4
Lage der Anschlussklemmen
(Abbildung mit Messkreisorganisation 4900)
