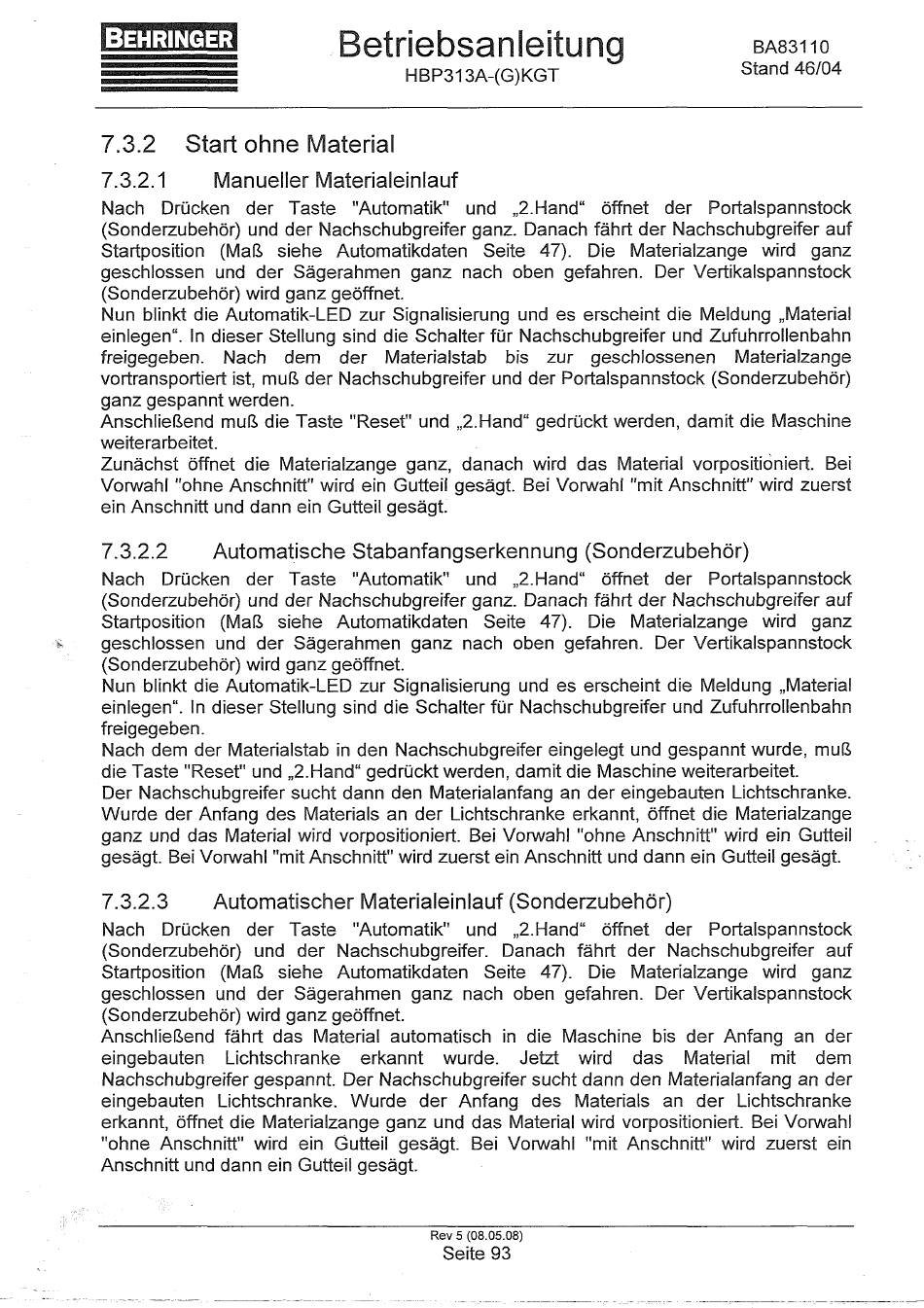

Betriebsanleitung
BA83110
Stand 46/04
HBP313A-(G)KGT
7.3.2 Start ohne Material
7.3.2.1 Manueller Materialeinlauf
Nach Drücken der Taste "Automatik" und „2.Hand" öffnet der Portalspannstock
(Sonderzubehör) und der Nachschubgreifer ganz. Danach fährt der Nachschubgreifer auf
Startposition (Maß siehe Automatikdaten Seite 47). Die Materialzange wird ganz
geschlossen und der Sägerahmen ganz nach oben gefahren. Der Vertikalspannstock
(Sonderzubehör) wird ganz geöffnet.
Nun blinkt die Automatik-LED zur Signalisierung und es erscheint die Meldung „Material
einlegen". In dieser Stellung sind die Schalter für Nachschubgreifer und Zufuhrrollenbahn
freigegeben. Nach dem der Materialstab bis zur geschlossenen Materialzange
vortransportiert ist, muß der Nachschubgreifer und der Portalspannstock (Sonderzubehör)
ganz gespannt werden.
Anschließend muß die Taste "Reset" und „2.Hand" gedrückt werden, damit die Maschine
weiterarbeitet.
Zunächst öffnet die Materialzange ganz, danach wird das Material vorpositioniert. Bei
Vorwahl "ohne Anschnitt" wird ein Gutteil gesägt. Bei Vorwahl "mit Anschnitt" wird zuerst
ein Anschnitt und dann ein Gutteil gesägt.
7.3.2.2 Automatische Stabanfangserkennung (Sonderzubehör)
Nach Drücken der Taste "Automatik" und ,,2.Hand" öffnet der Portalspannstock
(Sonderzubehör) und der Nachschubgreifer ganz. Danach fährt der Nachschubgreifer auf
Startposition (Maß siehe Automatikdaten Seite 47). Die Materialzange wird ganz
geschlossen und der Sägerahmen ganz nach oben gefahren. Der Vertikalspannstock
(Sonderzubehör) wird ganz geöffnet.
Nun blinkt die Automatik-LED zur Signalisierung und es erscheint die Meldung „Material
einlegen". In dieser Stellung sind die Schalter für Nachschubgreifer und Zufuhrrollenbahn
freigegeben.
Nach dem der Materialstab in den Nachschubgreifer eingelegt und gespannt wurde, muß
die Taste "Reset" und „2.Hand" gedrückt werden, damit die Maschine weiterarbeitet.
Der Nachschubgreifer sucht dann den Materialanfang an der eingebauten Lichtschranke.
Wurde der Anfang des Materials an der Lichtschranke erkannt, öffnet die Materialzange
ganz und das Material wird vorpositioniert. Bei Vorwahl "ohne Anschnitt" wird ein Gutteil
gesägt. Bei Vorwahl "mit Anschnitt" wird zuerst ein Anschnitt und dann ein Gutteil gesägt.
7.3.2.3 Automatischer Materialeinlauf (Sonderzubehör)
Nach Drücken der Taste "Automatik" und ,,2.Hand" öffnet der Portalspannstock
(Sonderzubehör) und der Nachschubgreifer. Danach fährt der Nachschubgreifer auf
Startposition (Maß siehe Automatikdaten Seite 47). Die Materialzange wird ganz
geschlossen und der Sägerahmen ganz nach oben gefahren. Der Vertikalspannstock
(Sonderzubehör) wird ganz geöffnet.
Anschließend fährt das Material automatisch in die Maschine bis der Anfang an der
eingebauten Lichtschranke erkannt wurde. Jetzt wird das Material mit dem
Nachschubgreifer gespannt. Der Nachschubgreifer sucht dann den Materialanfang an der
eingebauten Lichtschranke. Wurde der Anfang des Materials an der Lichtschranke
erkannt, öffnet die Materialzange ganz und das Material wird vorpositioniert. Bei Vorwahl
"ohne Anschnitt" wird ein Gutteil gesägt. Bei Vorwahl "mit Anschnitt" wird zuerst ein
Anschnitt und dann ein Gutteil gesägt.
Rev 5 (08.05.08)
Seite 93
