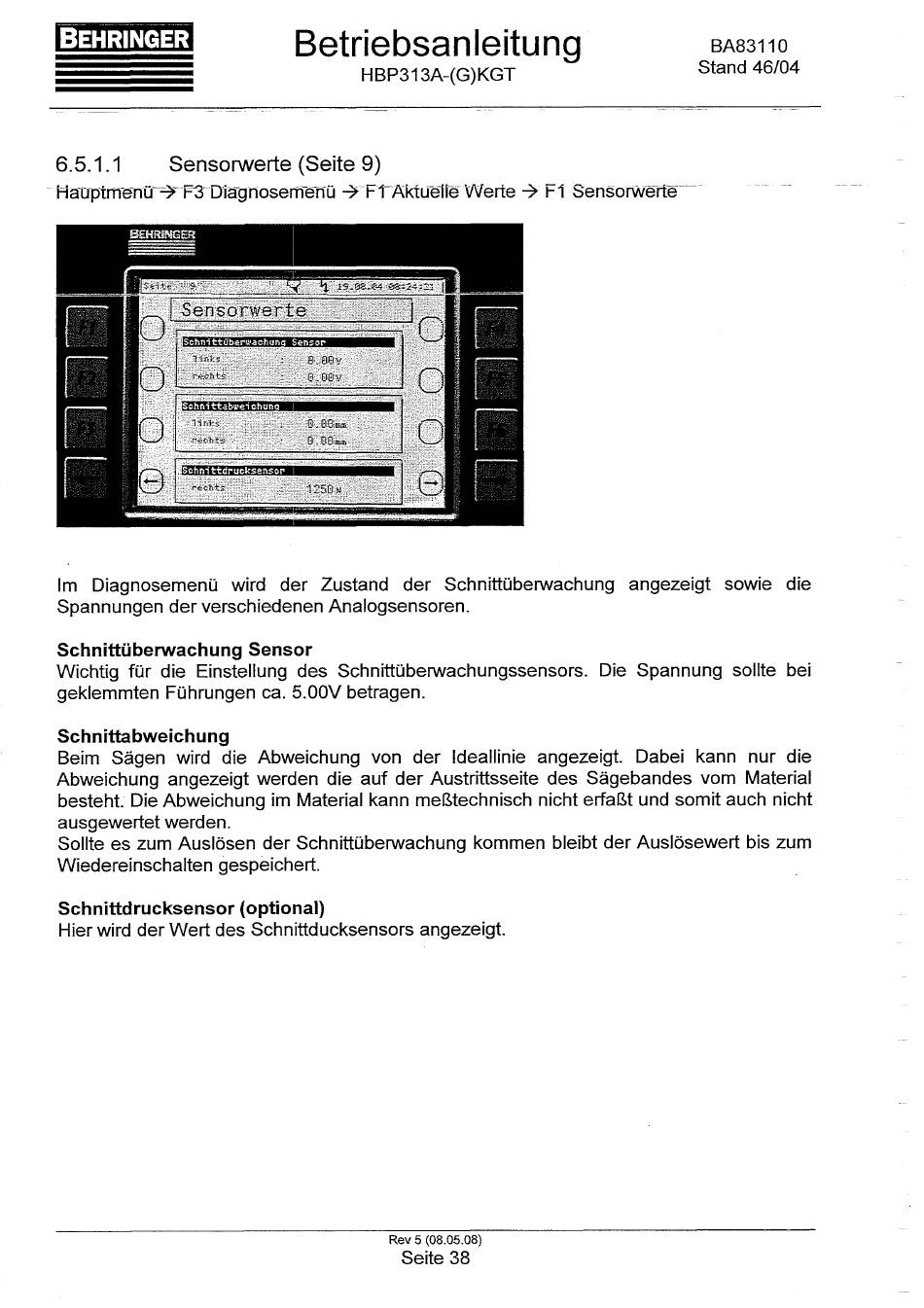

6.5.1.1 Sensorwerte (Seite 9)
Haüpim~enu -> F3 Diägnosemenu F1 Äktueiie Werte F1 Sensorwerte
Im Diagnosemenü wird der Zustand der Schnittüberwachung angezeigt sowie die
Spannungen der verschiedenen Analogsensoren.
Schnittüberwachung Sensor
Wichtig für die Einstellung des Schnittüberwachungssensors. Die Spannung sollte bei
geklemmten Führungen ca. 5.00V betragen.
Schnittabweichung
Beim Sägen wird die Abweichung von der Ideallinie angezeigt. Dabei kann nur die
Abweichung angezeigt werden die auf der Austrittsseite des Sägebandes vom Material
besteht. Die Abweichung im Material kann meßtechnisch nicht erfaßt und somit auch nicht
ausgewertet werden.
Sollte es zum Auslösen der Schnittüberwachung kommen bleibt der Auslösewert bis zum
Wiedereinschalten gespeichert.
Schnittdrucksensor (optional)
Hier wird der Wert des Schnittducksensors angezeigt.
