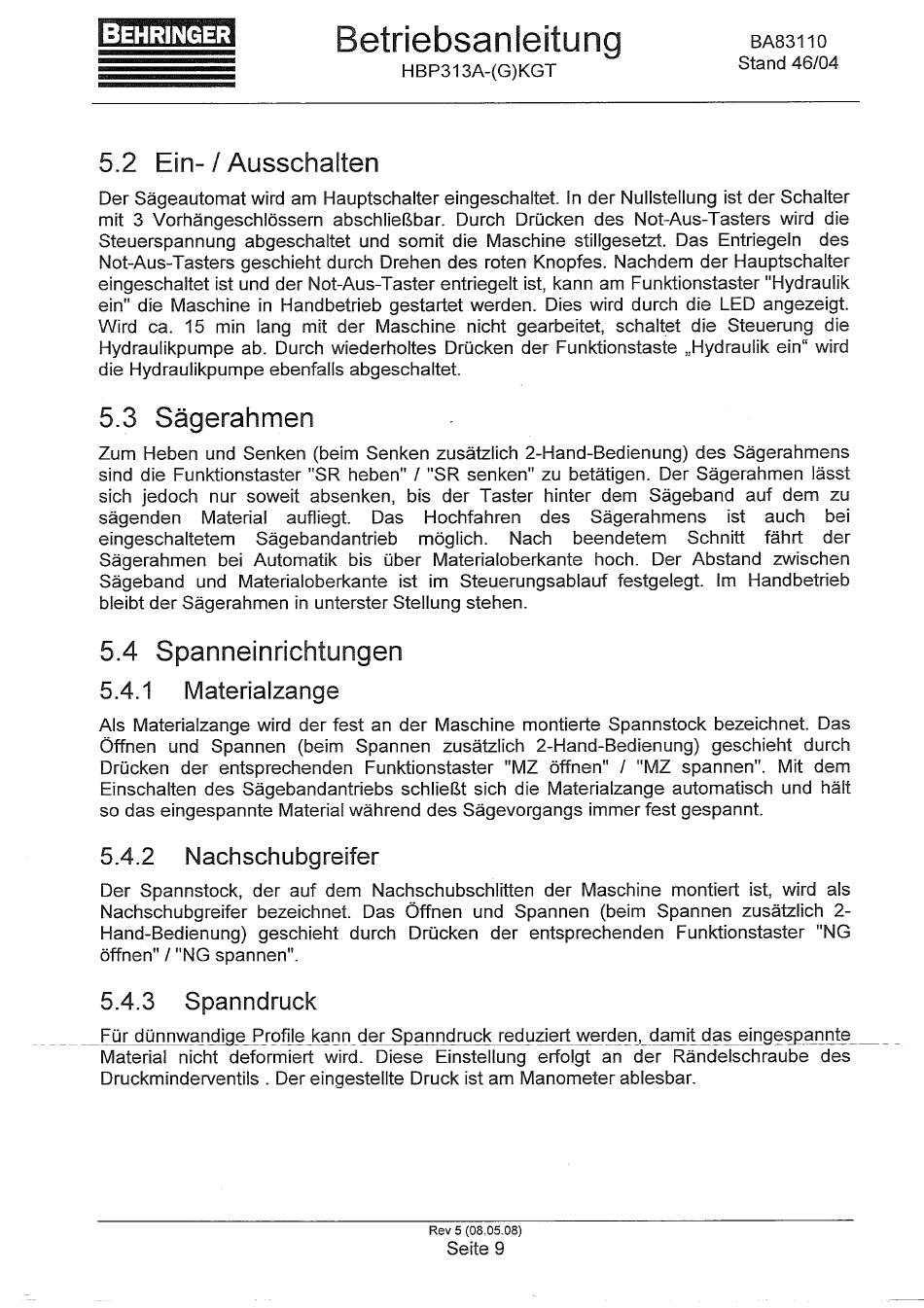

Betriebsanleitung
BA83110
Stand 46/04
HBP313A-(G)KGT
5.2 Ein- / Ausschalten
Der Sägeautomat wird am Hauptschalter eingeschaltet. In der Nullstellung ist der Schalter
mit 3 Vorhängeschlössern abschließbar. Durch Drücken des Not-Aus-Tasters wird die
Steuerspannung abgeschaltet und somit die Maschine stillgesetzt. Das Entriegeln des
Not-Aus-Tasters geschieht durch Drehen des roten Knopfes. Nachdem der Hauptschalter
eingeschaltet ist und der Not-Aus-Taster entriegelt ist, kann am Funktionstaster "Hydraulik
ein" die Maschine in Handbetrieb gestartet werden. Dies wird durch die LED angezeigt.
Wird ca. 15 min lang mit der Maschine nicht gearbeitet, schaltet die Steuerung die
Hydraulikpumpe ab. Durch wiederholtes Drücken der Funktionstaste „Hydraulik ein" wird
die Hydraulikpumpe ebenfalls abgeschaltet.
Zum Heben und Senken (beim Senken zusätzlich 2-Hand-Bedienung) des Sägerahmens
sind die Funktionstaster "SR heben" / "SR senken" zu betätigen. Der Sägerahmen lässt
sich jedoch nur soweit absenken, bis der Taster hinter dem Sägeband auf dem zu
sägenden Material aufliegt. Das Hochfahren des Sägerahmens ist auch bei
eingeschaltetem Sägebandantrieb möglich. Nach beendetem Schnitt fährt der
Sägerahmen bei Automatik bis über Materialoberkante hoch. Der Abstand zwischen
Sägeband und Materialoberkante ist im Steuerungsablauf festgelegt. Im Handbetrieb
bleibt der Sägerahmen in unterster Stellung stehen.
Als Materialzange wird der fest an der Maschine montierte Spannstock bezeichnet. Das
Öffnen und Spannen (beim Spannen zusätzlich 2-Hand-Bedienung) geschieht durch
Drücken der entsprechenden Funktionstaster "MZ öffnen" / "MZ spannen". Mit dem
Einschalten des Sägebandantriebs schließt sich die Materialzange automatisch und hält
so das eingespannte Material während des Sägevorgangs immer fest gespannt.
5.4.2 Nachschubgreifer
Der Spannstock, der auf dem Nachschubschlitten der Maschine montiert ist, wird als
Nachschubgreifer bezeichnet. Das Öffnen und Spannen (beim Spannen zusätzlich 2-
Hand-Bedienung) geschieht durch Drücken der entsprechenden Funktionstaster "NG
öffnen" / "NG spannen".
5.4.3 Spanndruck
Für dünnwandige Profile kann der Spanndruck reduziert werden, damit das eingespannte
Material nicht deformiert wird. Diese Einstellung erfolgt an der Rändelschraube des
Druckminderventils . Der eingestellte Druck ist am Manometer ablesbar.
5.3 Sägerahmen
5.4 Spanneinrichtungen
5.4.1 Materialzange
Rev 5 (08.05.08)
Seite 9
