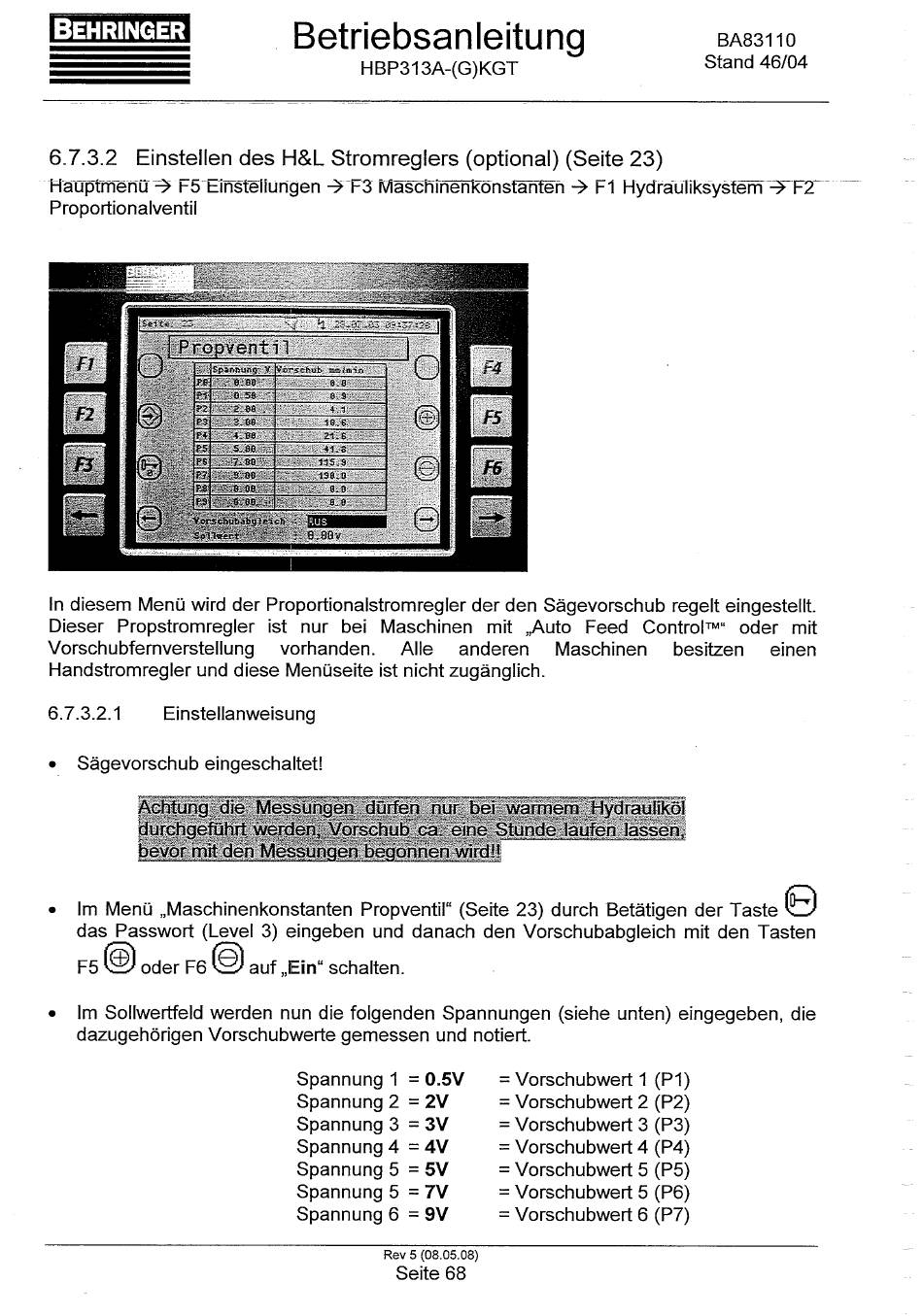

6.7.3.2 Einstellen des H&L Stromreglers (optional) (Seite 23)
Hauptmenü -> F5 EiTrsteNungen ^ F3 MäschiiTenRönstäriten
F1 Hydrauliksystem -¥Y2
Proportionalventil
In diesem Menü wird der Proportionalstromregler der den Sägevorschub regelt eingestellt.
Dieser Propstromregler ist nur bei Maschinen mit „Auto Feed Control™" oder mit
Vorschubfernverstellung
vorhanden.
Alle
anderen
Maschinen
besitzen
einen
Handstromregler und diese Menüseite ist nicht zugänglich.
6
.7.3.2.1
Einstellanweisung
•
Sägevorschub eingeschaltet!
Achtung die Messungen dürfen nur bei warmem Hydrauhkol
durchgefuhrt werden Vorschub ca eine Stunde laufen lassen
bevor mit den Messungen begonnen wild"
Im Menü „Maschinenkonstanten Propventil" (Seite 23) durch Betätigen der Taste K—J
das Passwort (Level 3) eingeben und danach den Vorschubabgleich mit den Tasten
©l
F5
oder F
6
auf „Ein" schalten.
•
Im Sollwertfeld werden nun die folgenden Spannungen (siehe unten) eingegeben, die
dazugehörigen Vorschubwerte gemessen und notiert.
Spannung 1 = 0.5V
Spannung 2 = 2V
Spannung 3 = 3V
Spannung 4 = 4V
Spannung 5 = 5V
Spannung 5 = 7V
Spannung
6
= 9V
= Vorschubwert 1 (P1)
= Vorschubwert 2 (P2)
= Vorschubwert 3 (P3)
= Vorschubwert 4 (P4)
= Vorschubwert 5 (P5)
= Vorschubwert 5 (P
6
)
= Vorschubwert
6
(P7)
