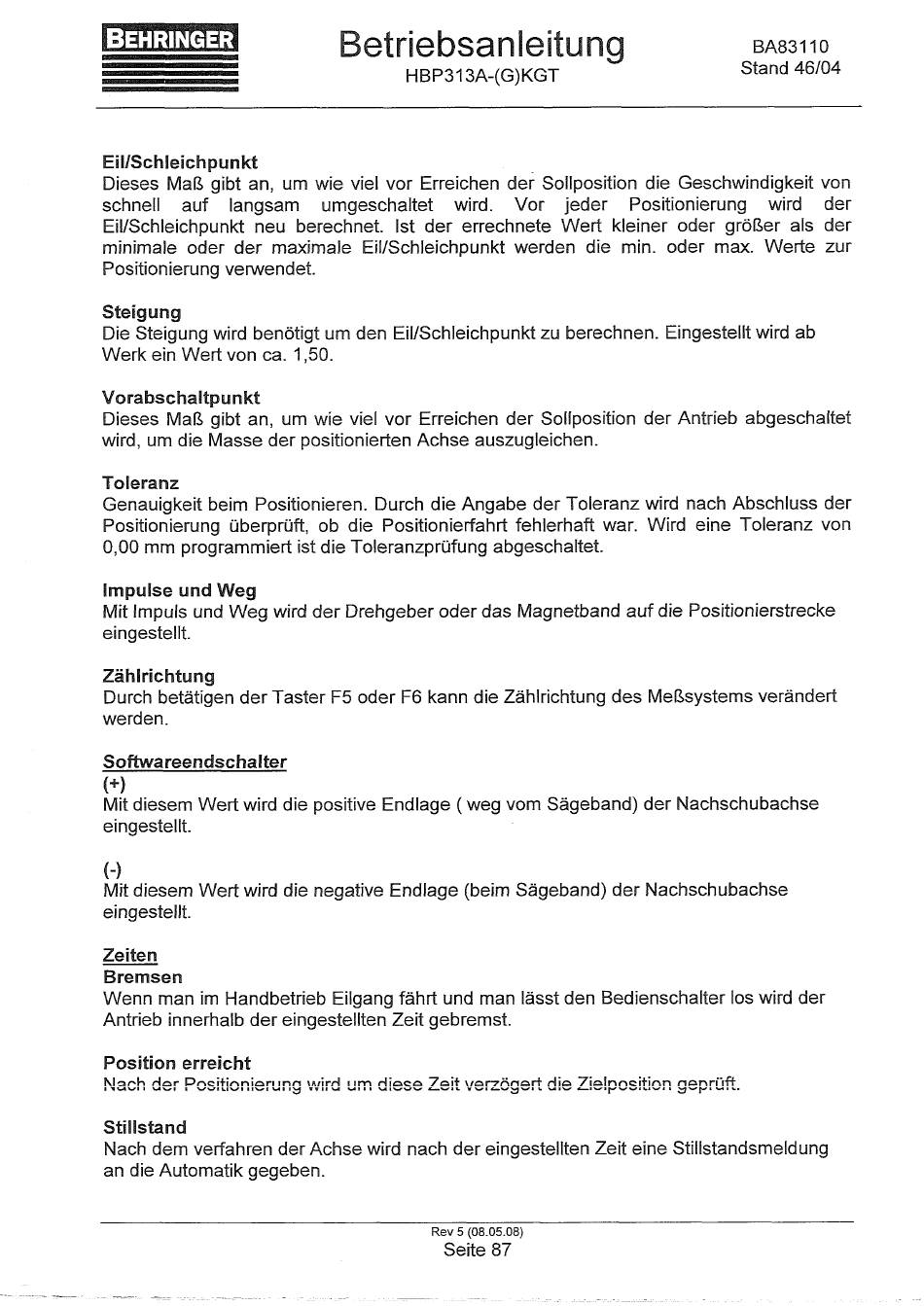

Eil/Schleiohpunkt
Dieses Maß gibt an, um wie viel vor Erreichen der Sollposition die Geschwindigkeit von
schnell auf langsam umgeschaltet wird. Vor jeder Positionierung wird der
Eil/Schleichpunkt neu berechnet. Ist der errechnete Wert kleiner oder größer als der
minimale oder der maximale Eil/Schleichpunkt werden die min. oder max. Werte zur
Positionierung verwendet.
Steigung
Die Steigung wird benötigt um den Eil/Schleichpunkt zu berechnen. Eingestellt wird ab
Werk ein Wert von ca. 1,50.
Vorabschaltpunkt
Dieses Maß gibt an, um wie viel vor Erreichen der Sollposition der Antrieb abgeschaltet
wird, um die Masse der positionierten Achse auszugleichen.
Toleranz
Genauigkeit beim Positionieren. Durch die Angabe der Toleranz wird nach Abschluss der
Positionierung überprüft, ob die Positionierfahrt fehlerhaft war. Wird eine Toleranz von
0,00 mm programmiert ist die Toleranzprüfung abgeschaltet.
Impulse und Weg
Mit Impuls und Weg wird der Drehgeber oder das Magnetband auf die Positionierstrecke
eingestellt.
Zählrichtung
Durch betätigen der Taster F5 oder F6 kann die Zählrichtung des Meßsystems verändert
werden.
Softwareendschalter
Mit diesem Wert wird die positive Endlage (weg vom Sägeband) der Nachschubachse
Mit diesem Wert wird die negative Endlage (beim Sägeband) der Nachschubachse
eingestellt.
Zeiten
Bremsen
Wenn man im Flandbetrieb Eilgang fährt und man lässt den Bedienschalter los wird der
Antrieb innerhalb der eingestellten Zeit gebremst.
Position erreicht
Nach der Positionierung wird um diese Zeit verzögert die Zielposition geprüft.
Stillstand
Nach dem verfahren der Achse wird nach der eingestellten Zeit eine Stillstandsmeldung
an die Automatik gegeben.
(+)
eingestellt.
(-)
