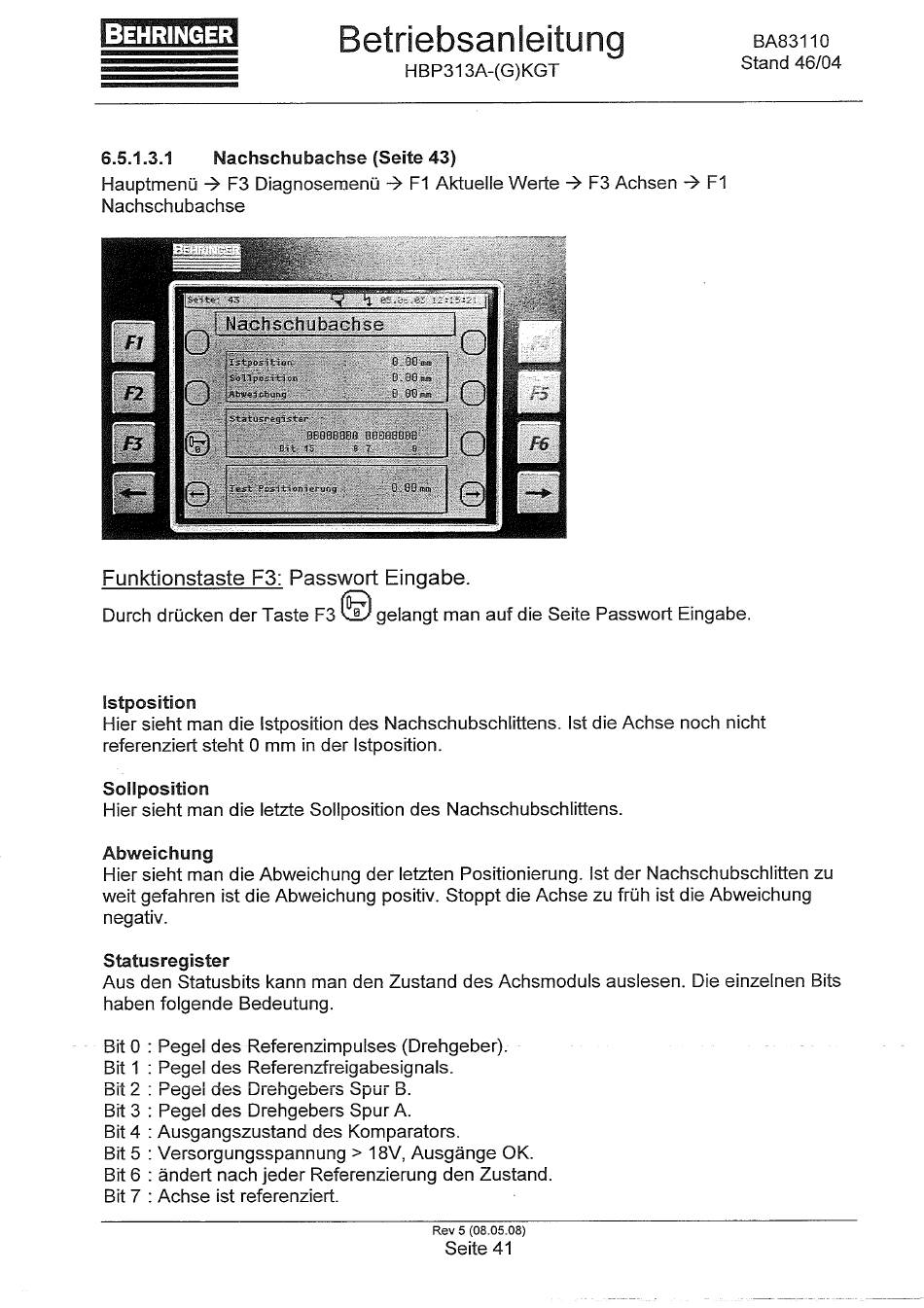

BEHRINGER
Betriebsanleitung
HBP313A-(G)KGT
BA83110
Stand 46/04
6.5.1.3.1 Nachschubachse (Seite 43)
Hauptmenü -> F3 Diagnosemenü F1 Aktuelle Werte F3 Achsen -> F1
Nachschubachse
Funktionstaste F3: Passwort Eingabe.
Durch drücken der Taste F3
gelangt man auf die Seite Passwort Eingabe.
Istposition
Hier sieht man die Istposition des Nachschubschlittens. Ist die Achse noch nicht
referenziert steht 0 mm in der Istposition.
Sollposition
Hier sieht man die letzte Sollposition des Nachschubschlittens.
Abweichung
Hier sieht man die Abweichung der letzten Positionierung. Ist der Nachschubschlitten zu
weit gefahren ist die Abweichung positiv. Stoppt die Achse zu früh ist die Abweichung
negativ.
Statusregister
Aus den Statusbits kann man den Zustand des Achsmoduls auslesen. Die einzelnen Bits
haben folgende Bedeutung.
BitO : Pegel des Referenzimpulses (Drehgeber).
Bit 1 : Pegel des Referenzfreigabesignals.
Bit 2 : Pegel des Drehgebers Spur B.
Bit 3 : Pegel des Drehgebers Spur A.
Bit 4 : Ausgangszustand des Komparators.
Bit 5 : Versorgungsspannung > 18V, Ausgänge OK.
Bit 6 : ändert nach jeder Referenzierung den Zustand.
Bit 7 : Achse ist referenziert.
Rev 5 (08.05.08)
Seite 41
