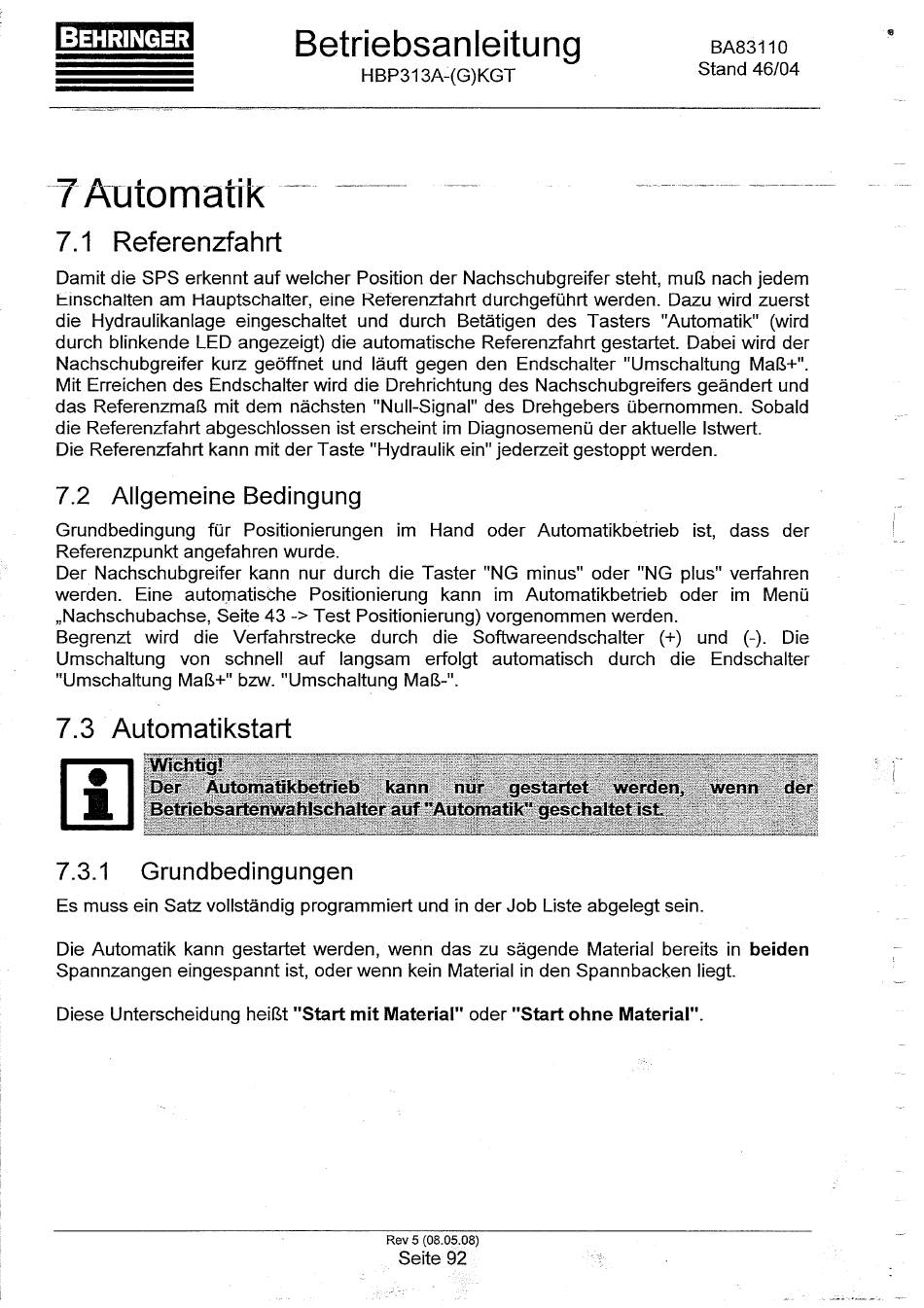

7 Automatik
7.1 Referenzfahrt
Damit die SPS erkennt auf welcher Position der Nachschubgreifer steht, muE nach jedem
fcinschalten am Hauptschalter, eine Keferenzfahrt durchgeführt werden. Dazu wird zuerst
die Hydraulikanlage eingeschaltet und durch Betätigen des Tasters "Automatik" (wird
durch blinkende LED angezeigt) die automatische Referenzfahrt gestartet. Dabei wird der
Nachschubgreifer kurz geöffnet und läuft gegen den Endschalter "Umschaltung Maß+".
Mit Erreichen des Endschalter wird die Drehrichtung des Nachschubgreifers geändert und
das Referenzmaß mit dem nächsten "Null-Signal" des Drehgebers übernommen. Sobald
die Referenzfahrt abgeschlossen ist erscheint im Diagnosemenü der aktuelle Istwert.
Die Referenzfahrt kann mit der Taste "Hydraulik ein" jederzeit gestoppt werden.
7.2 Allgemeine Bedingung
Grundbedingung für Positionierungen im Hand oder Automatikbetrieb ist, dass der
Referenzpunkt angefahren wurde.
Der Nachschubgreifer kann nur durch die Taster "NG minus" oder "NG plus" verfahren
werden. Eine automatische Positionierung kann im Automatikbetrieb oder im Menü
„Nachschubachse, Seite 43 -> Test Positionierung) vorgenommen werden.
Begrenzt wird die Verfahrstrecke durch die Softwareendschalter (+) und (-). Die
Umschaltung von schnell auf langsam erfolgt automatisch durch die Endschalter
"Umschaltung Maß+" bzw. "Umschaltung Maß-".
7.3 Automatikstart
Wichtig!
Der Automatikbetrieb kann nur gestartet werden, wenn der
Betriebsartenwahlschalter auf "Automatik" geschaltet ist.
7.3.1 Grundbedingungen
Es muss ein Satz vollständig programmiert und in der Job Liste abgelegt sein.
Die Automatik kann gestartet werden, wenn das zu sägende Material bereits in beiden
Spannzangen eingespannt ist, oder wenn kein Material in den Spannbacken liegt.
Diese Unterscheidung heißt "Start mit Material" oder "Start ohne Material".
