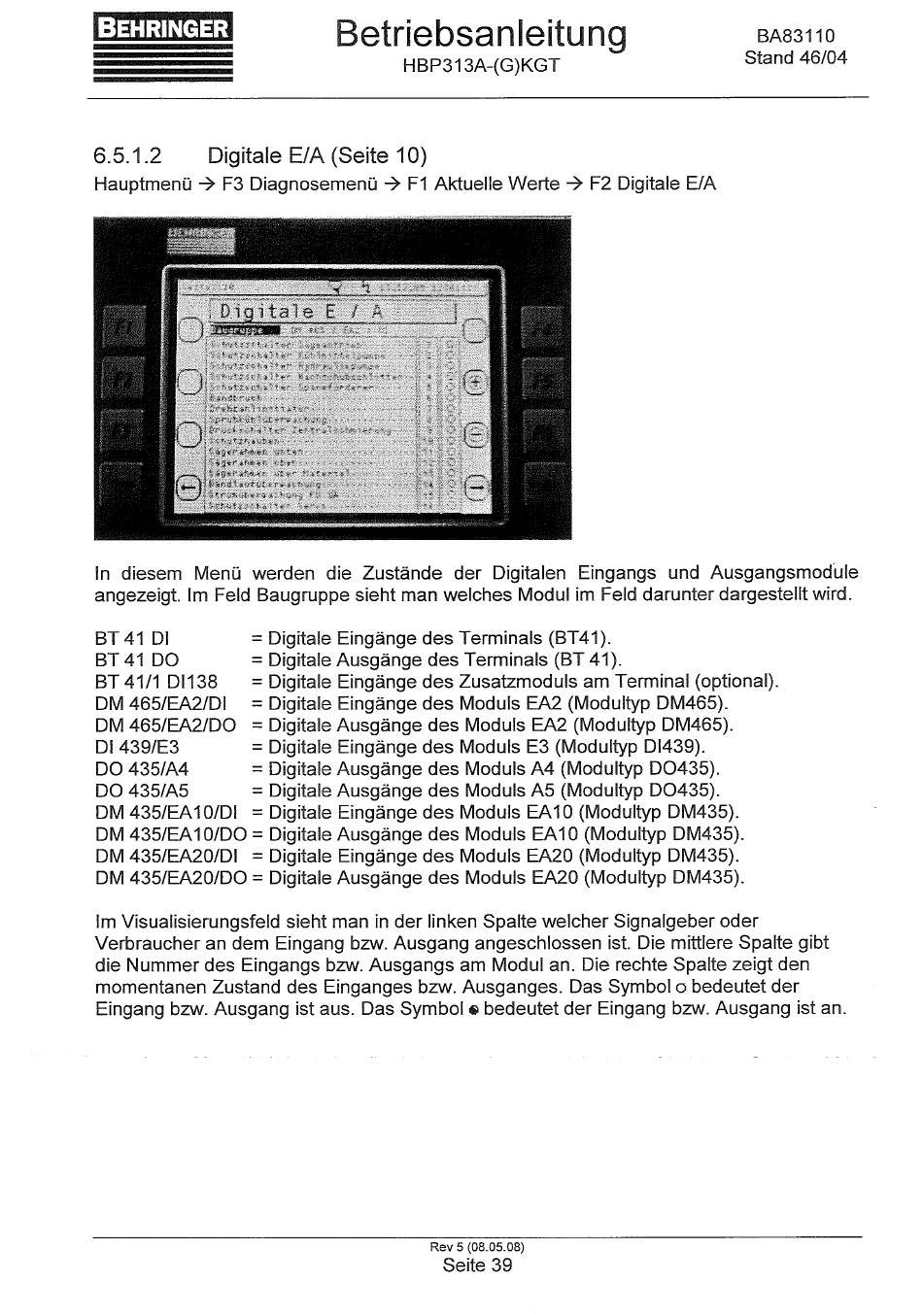

6.5.1.2 Digitale E/A (Seite 10)
Hauptmenü -> F3 Diagnosemenü -> F1 Aktuelle Werte F2 Digitale E/A
In diesem Menü werden die Zustände der Digitalen Eingangs und Ausgangsmodule
angezeigt. Im Feld Baugruppe sieht man welches Modul im Feld darunter dargestellt wird.
BT 41 Dl
BT 41 DO
BT 41/1 DI138
DM 465/EA2/DI =
DM 465/EA2/DO =
Dl 439/E3
DO 435/A4
DO 435/A5
DM 435/EA10/DI =
DM 435/EA10/DO =
DM 435/EA20/DI =
DM 435/EA20/DO =
Digitale Eingänge des Terminals (BT41).
Digitale Ausgänge des Terminals (BT 41).
Digitale Eingänge des Zusatzmoduls am Terminal (optional).
Digitale Eingänge des Moduls EA2 (Modultyp DM465).
Digitale Ausgänge des Moduls EA2 (Modultyp DM465).
Digitale Eingänge des Moduls E3 (Modultyp DI439).
Digitale Ausgänge des Moduls A4 (Modultyp D0435).
Digitale Ausgänge des Moduls A5 (Modultyp D0435).
Digitale Eingänge des Moduls EA10 (Modultyp DM435).
Digitale Ausgänge des Moduls EA10 (Modultyp DM435).
Digitale Eingänge des Moduls EA20 (Modultyp DM435).
Digitale Ausgänge des Moduls EA20 (Modultyp DM435).
Im Visualisierungsfeld sieht man in der linken Spalte welcher Signalgeber oder
Verbraucher an dem Eingang bzw. Ausgang angeschlossen ist. Die mittlere Spalte gibt
die Nummer des Eingangs bzw. Ausgangs am Modul an. Die rechte Spalte zeigt den
momentanen Zustand des Einganges bzw. Ausganges. Das Symbol o bedeutet der
Eingang bzw. Ausgang ist aus. Das Symbol c bedeutet der Eingang bzw. Ausgang ist an.
