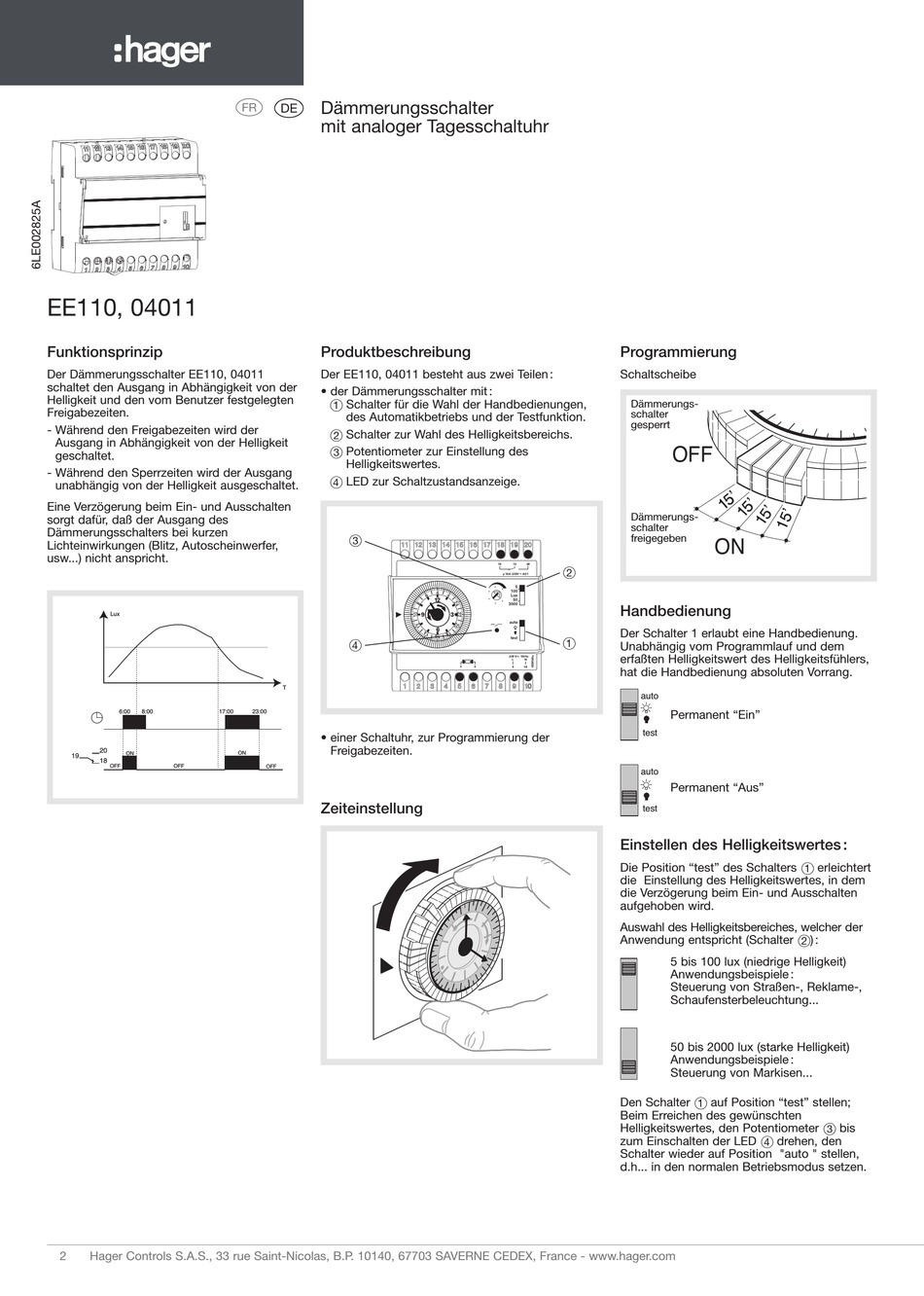

EE110, 04011
Funktionsprinzip
Der Dämmerungsschalter EE110, 04011
schaltet den Ausgang in Abhängigkeit von der
Helligkeit und den vom Benutzer festgelegten
Freigabezeiten.
- Während den Freigabezeiten wird der
Ausgang in Abhängigkeit von der Helligkeit
geschaltet.
- Während den Sperrzeiten wird der Ausgang
unabhängig von der Helligkeit ausgeschaltet.
Eine Verzögerung beim Ein- und Ausschalten
sorgt dafür, daß der Ausgang des
Dämmerungsschalters bei kurzen
Lichteinwirkungen (Blitz, Autoscheinwerfer,
usw...) nicht anspricht.
Lux
6:00
8:00
17:00
20
ON
19
18
OFF
OFF
2
Hager Controls S.A.S., 33 rue Saint-Nicolas, B.P. 10140, 67703 SAVERNE CEDEX, France - www.hager.com
Dämmerungsschalter
£
a
mit analoger Tagesschaltuhr
Produktbeschreibung
Der EE110, 04011 besteht aus zwei Teilen :
• der Dämmerungsschalter mit :
1 Schalter für die Wahl der Handbedienungen,
des Automatikbetriebs und der Testfunktion.
2 Schalter zur Wahl des Helligkeitsbereichs.
3 Potentiometer zur Einstellung des
Helligkeitswertes.
4 LED zur Schaltzustandsanzeige.
3
4
T
23:00
• einer Schaltuhr, zur Programmierung der
Freigabezeiten.
ON
OFF
Zeiteinstellung
Programmierung
Schaltscheibe
Dämmerungs-
schalter
gesperrt
OFF
Dämmerungs-
schalter
ON
freigegeben
2
Handbedienung
Der Schalter 1 erlaubt eine Handbedienung.
1
Unabhängig vom Programmlauf und dem
erfaßten Helligkeitswert des Helligkeitsfühlers,
hat die Handbedienung absoluten Vorrang.
auto
Permanent "Ein"
test
auto
Permanent "Aus"
test
Einstellen des Helligkeitswertes :
Die Position "test" des Schalters 1 erleichtert
die Einstellung des Helligkeitswertes, in dem
die Verzögerung beim Ein- und Ausschalten
aufgehoben wird.
Auswahl des Helligkeitsbereiches, welcher der
Anwendung entspricht (Schalter 2) :
5 bis 100 lux (niedrige Helligkeit)
Anwendungsbeispiele :
Steuerung von Straßen-, Reklame-,
Schaufensterbeleuchtung...
50 bis 2000 lux (starke Helligkeit)
Anwendungsbeispiele :
Steuerung von Markisen...
Den Schalter 1 auf Position "test" stellen;
Beim Erreichen des gewünschten
Helligkeitswertes, den Potentiometer 3 bis
zum Einschalten der LED 4 drehen, den
Schalter wieder auf Position "auto " stellen,
d.h... in den normalen Betriebsmodus setzen.
