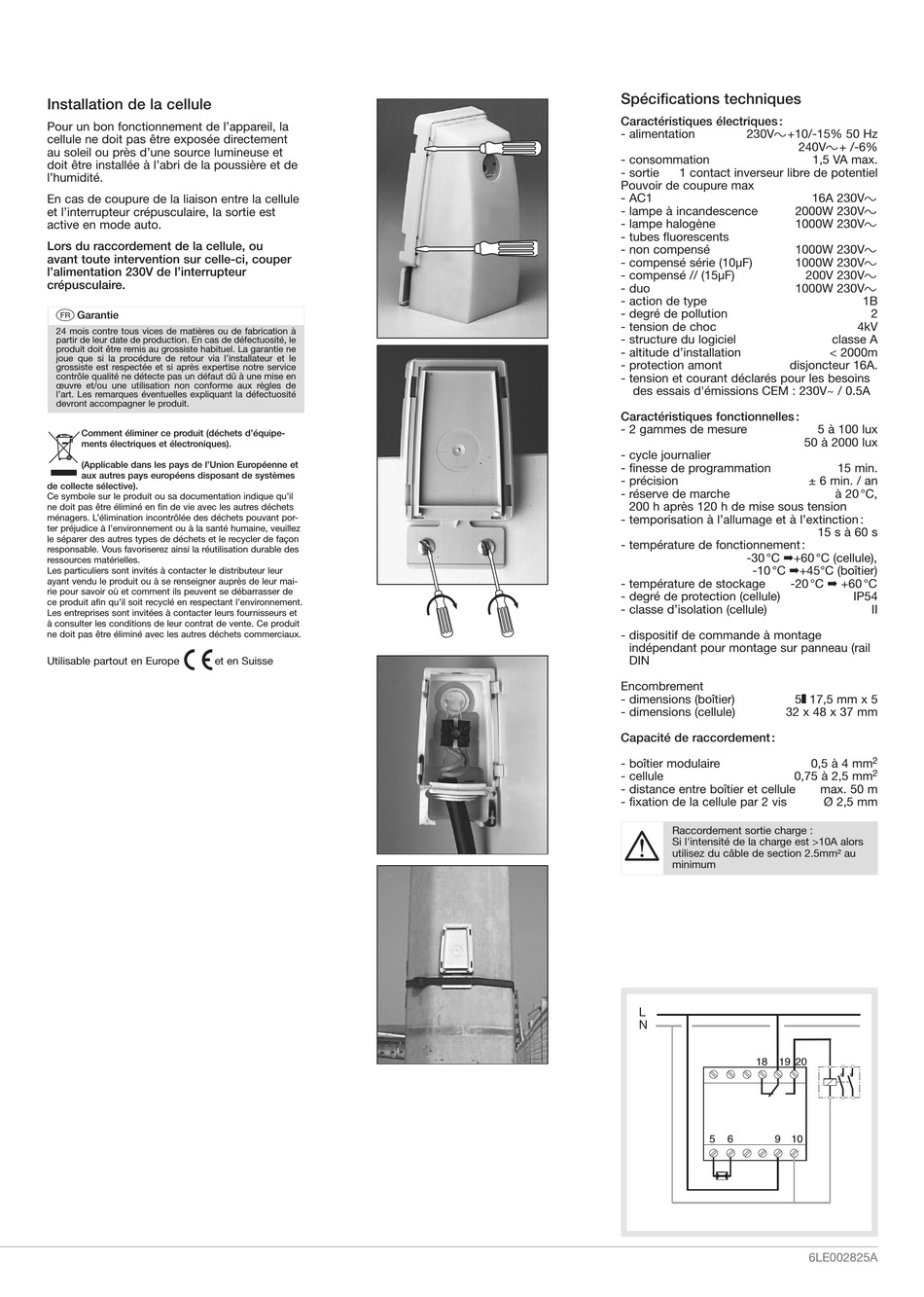

Installation de la cellule
Pour un bon fonctionnement de l'appareil, la
cellule ne doit pas être exposée directement
au soleil ou près d'une source lumineuse et
doit être installée à l'abri de la poussière et de
l'humidité.
En cas de coupure de la liaison entre la cellule
et l'interrupteur crépusculaire, la sortie est
active en mode auto.
Lors du raccordement de la cellule, ou
avant toute intervention sur celle-ci, couper
l'alimentation 230V de l'interrupteur
crépusculaire.
¢
Garantie
24 mois contre tous vices de matières ou de fabrication à
partir de leur date de production. En cas de défectuosité, le
produit doit être remis au grossiste habituel. La garantie ne
joue que si la procédure de retour via l'installateur et le
grossiste est respectée et si après expertise notre service
contrôle qualité ne détecte pas un défaut dû à une mise en
œuvre et/ou une utilisation non conforme aux règles de
l'art. Les remarques éventuelles expliquant la défectuosité
devront accompagner le produit.
Comment éliminer ce produit (déchets d'équipe-
ments électriques et électroniques).
(Applicable dans les pays de l'Union Européenne et
aux autres pays européens disposant de systèmes
de collecte sélective).
Ce symbole sur le produit ou sa documentation indique qu'il
ne doit pas être éliminé en fin de vie avec les autres déchets
ménagers. L'élimination incontrôlée des déchets pouvant por-
ter préjudice à l'environnement ou à la santé humaine, veuillez
le séparer des autres types de déchets et le recycler de façon
responsable. Vous favoriserez ainsi la réutilisation durable des
ressources matérielles.
Les particuliers sont invités à contacter le distributeur leur
ayant vendu le produit ou à se renseigner auprès de leur mai-
rie pour savoir où et comment ils peuvent se débarrasser de
ce produit afin qu'il soit recyclé en respectant l'environnement.
Les entreprises sont invitées à contacter leurs fournisseurs et
à consulter les conditions de leur contrat de vente. Ce produit
ne doit pas être éliminé avec les autres déchets commerciaux.
å
Utilisable partout en Europe
et en Suisse
Spécifications techniques
Caractéristiques électriques :
- alimentation
230Vv+10/-15% 50 Hz
- consommation
- sortie
1 contact inverseur libre de potentiel
Pouvoir de coupure max
- AC1
- lampe à incandescence
2000W 230Vv
- lampe halogène
1000W 230Vv
- tubes fluorescents
- non compensé
1000W 230Vv
- compensé série (10µF)
1000W 230Vv
- compensé // (15µF)
- duo
1000W 230Vv
- action de type
- degré de pollution
- tension de choc
- structure du logiciel
- altitude d'installation
- protection amont
disjoncteur 16A.
- tension et courant déclarés pour les besoins
des essais d'émissions CEM : 230V~ / 0.5A
Caractéristiques fonctionnelles :
- 2 gammes de mesure
- cycle journalier
- finesse de programmation
- précision
- réserve de marche
200 h après 120 h de mise sous tension
- temporisation à l'allumage et à l'extinction :
- température de fonctionnement :
-30 °C ¬+60 °C (cellule),
-10 °C ¬+45°C (boîtier)
-20 °C ¬ +60 °C
- température de stockage
- degré de protection (cellule)
- classe d'isolation (cellule)
- dispositif de commande à montage
indépendant pour montage sur panneau (rail
DIN
Encombrement
- dimensions (boîtier)
50 17,5 mm x 5
- dimensions (cellule)
32 x 48 x 37 mm
Capacité de raccordement :
- boîtier modulaire
- cellule
0,75 à 2,5 mm
- distance entre boîtier et cellule
- fixation de la cellule par 2 vis
Raccordement sortie charge :
Si l'intensité de la charge est >10A alors
utilisez du câble de section 2.5mm² au
minimum
L
N
18
19 20
5
6
9 10
240Vv+ /-6%
1,5 VA max.
16A 230Vv
200V 230Vv
1B
2
4kV
classe A
< 2000m
5 à 100 lux
50 à 2000 lux
15 min.
± 6 min. / an
à 20 °C,
15 s à 60 s
IP54
II
2
0,5 à 4 mm
2
max. 50 m
Ø 2,5 mm
6LE002825A
