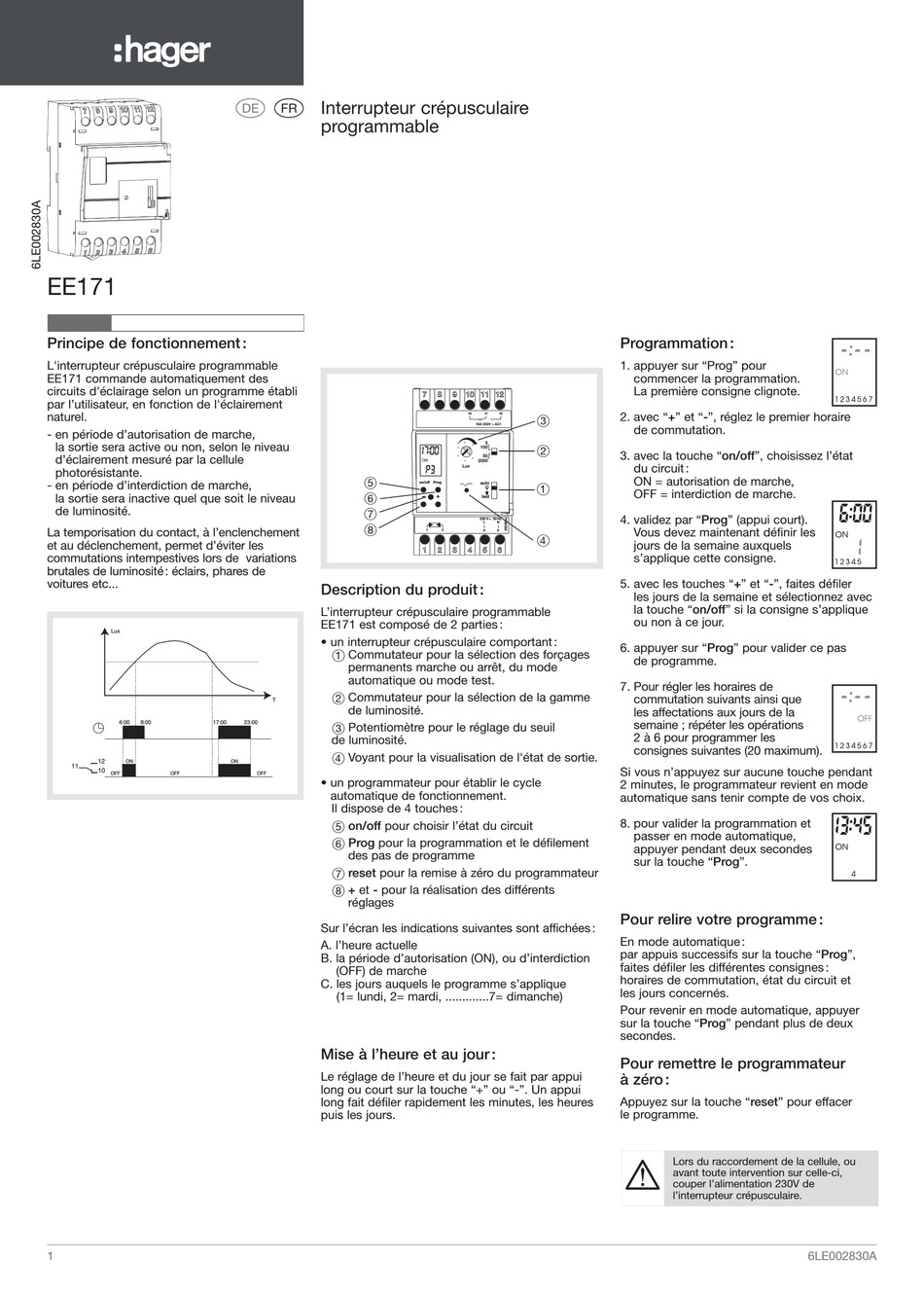

EE171
Principe de fonctionnement :
L'interrupteur crépusculaire programmable
EE171 commande automatiquement des
circuits d'éclairage selon un programme établi
par l'utilisateur, en fonction de l'éclairement
naturel.
- en période d'autorisation de marche,
la sortie sera active ou non, selon le niveau
d'éclairement mesuré par la cellule
photorésistante.
- en période d'interdiction de marche,
la sortie sera inactive quel que soit le niveau
de luminosité.
La temporisation du contact, à l'enclenchement
et au déclenchement, permet d'éviter les
commutations intempestives lors de variations
brutales de luminosité : éclairs, phares de
voitures etc...
Lux
6:00 8:00 17:00
12
ON
11
10
OFF OFF
1
Interrupteur crépusculaire
£ ¢
programmable
5
6
7
8

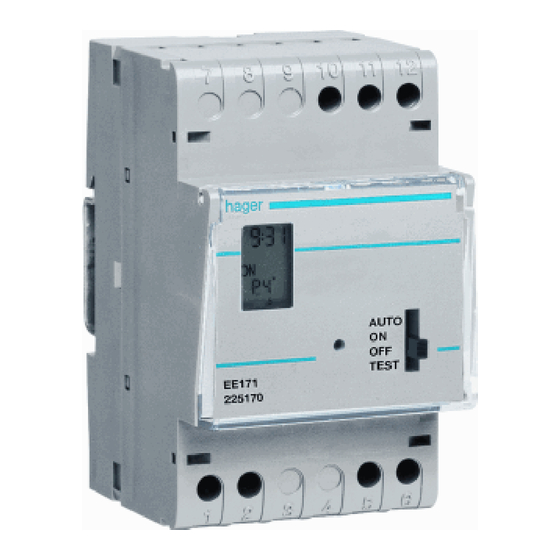

Description du produit :
L'interrupteur crépusculaire programmable
EE171 est composé de 2 parties :
• un interrupteur crépusculaire comportant :
1 Commutateur pour la sélection des forçages
permanents marche ou arrêt, du mode
automatique ou mode test.
2 Commutateur pour la sélection de la gamme
T
de luminosité.
23:00
3 Potentiomètre pour le réglage du seuil
de luminosité.
4 Voyant pour la visualisation de l'état de sortie.
ON
OFF
• un programmateur pour établir le cycle
automatique de fonctionnement.
Il dispose de 4 touches :
5 on/off pour choisir l'état du circuit
6 Prog pour la programmation et le défilement
des pas de programme
7 reset pour la remise à zéro du programmateur
8 + et - pour la réalisation des différents
réglages
Sur l'écran les indications suivantes sont affichées :
A. l'heure actuelle
B. la période d'autorisation (ON), ou d'interdiction
(OFF) de marche
C. les jours auquels le programme s'applique
(1= lundi, 2= mardi, .............7= dimanche)
Mise à l'heure et au jour :
Le réglage de l'heure et du jour se fait par appui
long ou court sur la touche "+" ou "-". Un appui
long fait défiler rapidement les minutes, les heures
puis les jours.
7 7 7 8 8 8 9 9 9 10 10 11 10 11 11 12 12 12
10 11 12
3
16A 250V AC1
5
100 2
50
2000
Lux
on/off Prog
auto
1
+
test
230 V 50 Hz
L N
1 2 5 6
4
1 1 1 2 2 2 3 3 3 4 4 4 5 5 5 6 6 6
Programmation :
1. appuyer sur "Prog" pour
commencer la programmation.
La première consigne clignote.
2. avec "+" et "-", réglez le premier horaire
de commutation.
3. avec la touche "on/off", choisissez l'état
du circuit :
ON = autorisation de marche,
OFF = interdiction de marche.
4. validez par "Prog" (appui court).
Vous devez maintenant définir les
jours de la semaine auxquels
s'applique cette consigne.
5. avec les touches "+" et "-", faites défiler
les jours de la semaine et sélectionnez avec
la touche "on/off" si la consigne s'applique
ou non à ce jour.
6. appuyer sur "Prog" pour valider ce pas
de programme.
7. Pour régler les horaires de
commutation suivants ainsi que
les affectations aux jours de la
semaine ; répéter les opérations
2 à 6 pour programmer les
consignes suivantes (20 maximum).
Si vous n'appuyez sur aucune touche pendant
2 minutes, le programmateur revient en mode
automatique sans tenir compte de vos choix.
8. pour valider la programmation et
passer en mode automatique,
appuyer pendant deux secondes
sur la touche "Prog".
Pour relire votre programme :
En mode automatique :
par appuis successifs sur la touche "Prog",
faites défiler les différentes consignes :
horaires de commutation, état du circuit et
les jours concernés.
Pour revenir en mode automatique, appuyer
sur la touche "Prog" pendant plus de deux
secondes.
Pour remettre le programmateur
à zéro :
Appuyez sur la touche "reset" pour effacer
le programme.
Lors du raccordement de la cellule, ou
avant toute intervention sur celle-ci,
couper l'alimentation 230V de
l'interrupteur crépusculaire.
