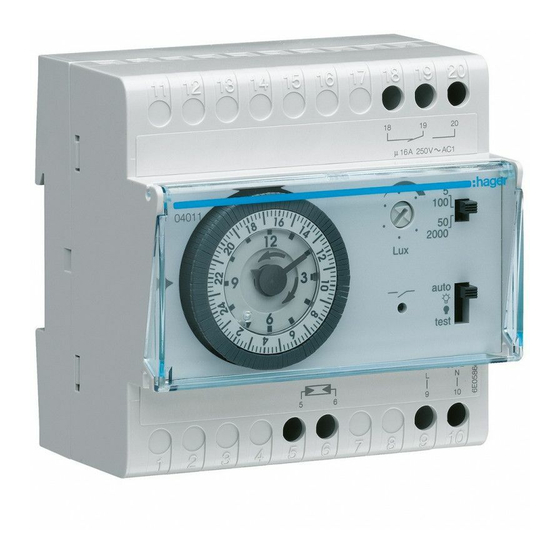

Principe de fonctionnement Description du produit
L'interrupteur crépusculaire programmable L'interrupteur crépusculaire programmable EE110,
EE110, 04011 commande automatiquement 04011 est composé de 2 parties :
des circuits d'éclairage selon un programme
• un interrupteur crépusculaire comportant :
établi par l'utilisateur, en fonction de
Œ
Commutateur pour la sélection des forçages
l'éclairement naturel.
permanents marche ou arrêt, du mode auto-
- en période d'autorisation de marche, la
matique ou mode test.
sortie sera active ou non, selon le niveau

Commutateur pour la sélection de la gamme
d'éclairement mesuré par la cellule photo-
résistante de luminosité
Ž
- en période d'interdiction de marche, la
Potentiomètre pour le réglage du seuil de
sortie sera inactive quel que soit le niveau
luminosité
de luminosité.

Voyant pour la visualisation de l'état de sortie.
La temporisation du contact, à l'enclenche-
ment et au déclenchement, permet d'éviter
les commutations intempestives lors de
variations brutales de luminosité : éclairs,
phares de voitures etc...
Ž
Lux

T
6:00 8:00 17:00 23:00
20
• un programmateur pour établir le cycle
ON ON
19
18
OFF OFF
OFF automatique de fonctionnement
Mise à l'heure
1
Notice d'instructions
Programmation
Cadran de commande
Période
d'interdiction
de marche
OFF
Période
d'autorisation
ON
de marche
Forçages permanents
Œ
Le commutateur permet de faire des
forçages permanents, prioritaires à la

programmation et au seuil de luminosité.
auto
forçage permanent "marche"
test
Œ
auto
forçage permanent "arrêt"
test
Réglage du seuil de luminosité :
Œ
La position "test" du commutateur facilite
le réglage du seuil d´éclairement en suppri-
mant la temporisation à l'enclenchement et au
déclenchement.
Sélectionner la plage de sensibilité correspon-

dant à l'application (commutateur ) :
5 à 100 lux (faible luminosité) exemple
d'applications : commande d'éclai-
rage public, d'enseignes, de vitrines....
50 à 2000 lux (forte luminosité)
exemple d'applications : commande
de stores...
Œ
Mettre le commutateur en position "test" ;
au moment choisi de la journée, tourner le
Ž
potentiomètre de réglage jusqu'au seuil de

commutation (allumage du voyant ) ;
remettre le commutateur en position "auto"
mode de fonctionnement normal de l'appareil.
Installation de la cellule
Pour un bon fonctionnement de l'appareil, la
cellule ne doit pas être exposée directement
au soleil ou près d'une source lumineuse et
doit être installée à l'abri de la poussière et de
l'humidité.
En cas de coupure de la liaison entre la cellule
et l'interrupteur crépusculaire, la sortie est
active en mode auto.
Lors du raccordement de la cellule, ou avant
toute intervention sur celle-ci, couper l'ali-
mentation 230V de l'interrupteur crépusculaire.
Spécifications techniques
Caractéristiques électriques :
- alimentation : 230V +10-15% 50 Hz
- consommation : 1,5 VA max.
- sortie :
1 contact inverseur libre de potentiel
Pouvoir de coupure max :
AC1 16A 250V~
lampe
à incandescence 2000W 230V~
lampe halogène 1000W 230V~
tubes fluorescents :
non compensé 1000W 230V~
compensé série (10μF) 1000W 230V~
compensé // (15μF) 200V 230V~
duo 1000W 230V~
Caractéristiques fonctionnelles :
- 2 gammes de mesure : 5 à 100 lux
50 à 2000 lux
- cycle journalier
- finesse de programmation : 15 min.
- precision : ± 6 min. / an
- réserve de marche :
à 20 °C, 200 h après 120 h de mise sous
tension
- temporisation à l'allumage et à l'extinction :
15 s à 60 s
- température de fonctionnement :
-30 °C à +60 °C (cellule),
-10 °C à +50 °C (boîtier)
- température de stockage :
-20 °C à +60 °C
- degré de protection (cellule) : IP54
- classe d'isolation (cellule) : II
Capacité de raccordement :
- boîtier modulaire : 0,5 à 4 mm 2
- cellule : 0,75 à 2,5 mm 2
- distance entre boîtier et cellule : max. 50 m
- fixation de la cellule par 2 vis Ø 2,5 mm
L
N
18 19 20
5 6 9 10
