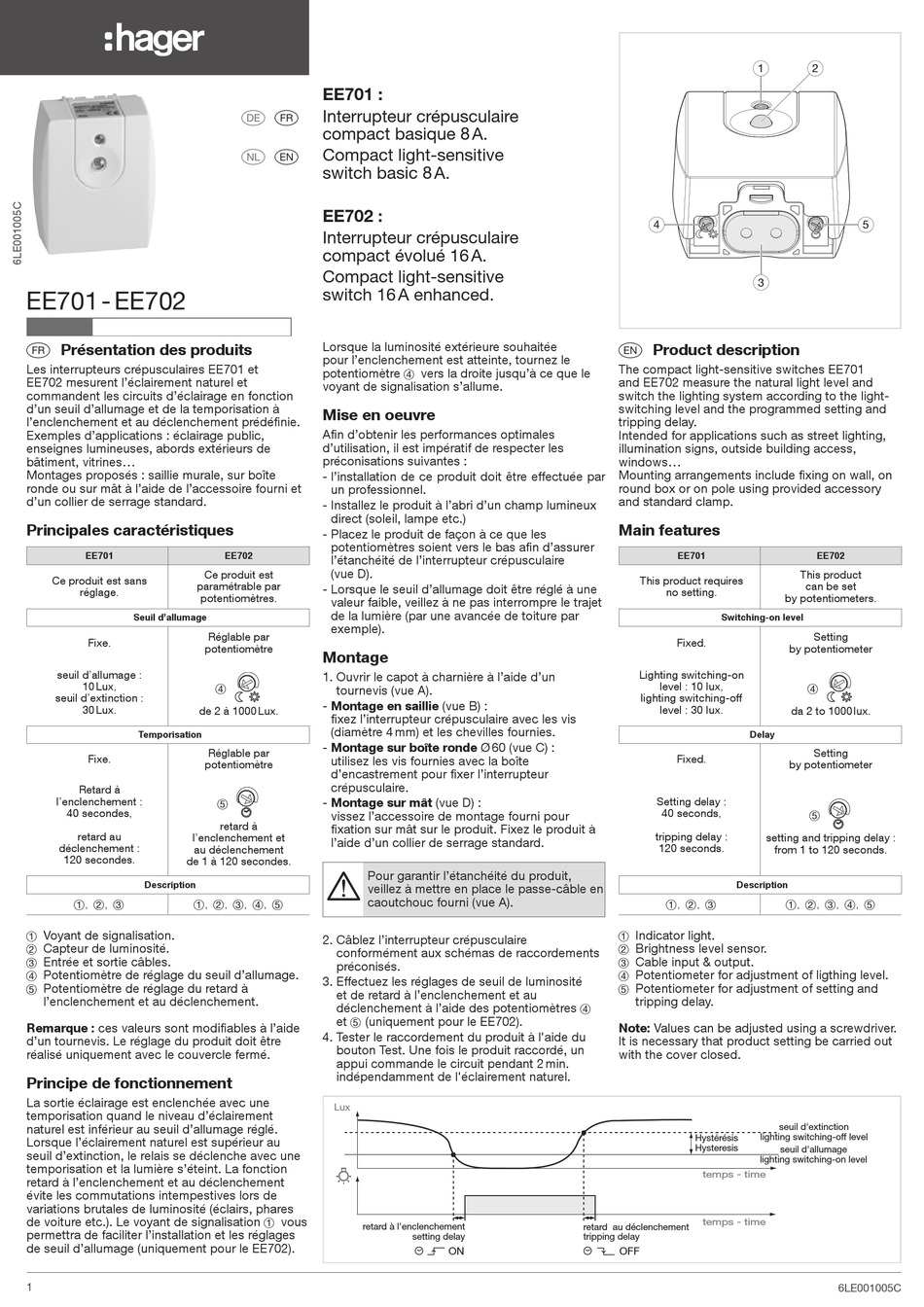

EE701 - EE702
Présentation des produits
a
Les interrupteurs crépusculaires EE701 et
EE702 mesurent l'éclairement naturel et
commandent les circuits d'éclairage en fonction
d'un seuil d'allumage et de la temporisation à
l'enclenchement et au déclenchement prédéfinie.
Exemples d'applications : éclairage public,
enseignes lumineuses, abords extérieurs de
bâtiment, vitrines...
Montages proposés : saillie murale, sur boîte
ronde ou sur mât à l'aide de l'accessoire fourni et
d'un collier de serrage standard.
Principales caractéristiques
EE701
Ce produit est sans
paramétrable par
réglage.
potentiomètres.
Seuil d'allumage
Fixe.
seuil d'allumage :
10 Lux,
seuil d'extinction :
30 Lux.
de 2 à 1000 Lux.
Temporisation
Fixe.
Retard à
l'enclenchement :
40 secondes,
retard au
l'enclenchement et
déclenchement :
au déclenchement
120 secondes.
de 1 à 120 secondes.
Description
1, 2, 3 1, 2, 3, 4, 5
Voyant de signalisation.
1
Capteur de luminosité.
2
Entrée et sortie câbles.
3
Potentiomètre de réglage du seuil d'allumage.
4
Potentiomètre de réglage du retard à
5
l'enclenchement et au déclenchement.
Remarque : ces valeurs sont modifiables à l'aide
d'un tournevis. Le réglage du produit doit être
réalisé uniquement avec le couvercle fermé.
Principe de fonctionnement
La sortie éclairage est enclenchée avec une
temporisation quand le niveau d'éclairement
naturel est inférieur au seuil d'allumage réglé.
Lorsque l'éclairement naturel est supérieur au
seuil d'extinction, le relais se déclenche avec une
temporisation et la lumière s'éteint. La fonction
retard à l'enclenchement et au déclenchement
évite les commutations intempestives lors de
variations brutales de luminosité (éclairs, phares
de voiture etc.). Le voyant de signalisation
permettra de faciliter l'installation et les réglages
de seuil d'allumage (uniquement pour le EE702).
1
EE701 :
Interrupteur crépusculaire
e a
compact basique 8 A.
Compact light-sensitive
i z
switch basic 8 A.
EE702 :
Interrupteur crépusculaire
compact évolué 16 A.
Compact light-sensitive
switch 16 A enhanced.
Lorsque la luminosité extérieure souhaitée
pour l'enclenchement est atteinte, tournez le
potentiomètre
voyant de signalisation s'allume.
Mise en oeuvre
Afin d'obtenir les performances optimales
d'utilisation, il est impératif de respecter les
préconisations suivantes :
- l'installation de ce produit doit être effectuée par
un professionnel.
- Installez le produit à l'abri d'un champ lumineux
direct (soleil, lampe etc.)
- Placez le produit de façon à ce que les
potentiomètres soient vers le bas afin d'assurer
EE702
l'étanchéité de l'interrupteur crépusculaire
(vue D).
Ce produit est
- Lorsque le seuil d'allumage doit être réglé à une
valeur faible, veillez à ne pas interrompre le trajet
de la lumière (par une avancée de toiture par
exemple).
Réglable par
potentiomètre
Montage
1. Ouvrir le capot à charnière à l'aide d'un
tournevis (vue A).
4
- Montage en saillie (vue B) :
fixez l'interrupteur crépusculaire avec les vis
(diamètre 4 mm) et les chevilles fournies.
- Montage sur boîte ronde Ø 60 (vue C) :
Réglable par
utilisez les vis fournies avec la boîte
potentiomètre
d'encastrement pour fixer l'interrupteur
crépusculaire.
- Montage sur mât (vue D) :
5
vissez l'accessoire de montage fourni pour
retard à
fixation sur mât sur le produit. Fixez le produit à
l'aide d'un collier de serrage standard.
Pour garantir l'étanchéité du produit,
veillez à mettre en place le passe-câble en
caoutchouc fourni (vue A).
2. Câblez l'interrupteur crépusculaire
conformément aux schémas de raccordements
préconisés.
3. Effectuez les réglages de seuil de luminosité
et de retard à l'enclenchement et au
déclenchement à l'aide des potentiomètres
et (uniquement pour le EE702).
5
4. Tester le raccordement du produit à l'aide du
bouton Test. Une fois le produit raccordé, un
appui commande le circuit pendant 2 min.
indépendamment de l'éclairement naturel.
Lux
vous
1
retard à l'enclenchement
vers la droite jusqu'à ce que le
4
Ech.55%
Ech.55%
setting delay
ON
4
Product description
z
The compact light-sensitive switches EE701
and EE702 measure the natural light level and
switch the lighting system according to the light-
switching level and the programmed setting and
tripping delay.
Intended for applications such as street lighting,
illumination signs, outside building access,
windows...
Mounting arrangements include fixing on wall, on
round box or on pole using provided accessory
and standard clamp.
Main features
EE701
This product requires
no setting.
Switching-on level
Fixed.
Lighting switching-on
level : 10 lux,
lighting switching-off
level : 30 lux.
Delay
Fixed.
Setting delay :
40 seconds,
tripping delay :
120 seconds.
Description
1, 2, 3
Indicator light.
1
Brightness level sensor.
2
Cable input & output.
3
Potentiometer for adjustment of ligthing level.
4
Potentiometer for adjustment of setting and
5
tripping delay.
4
Note: Values can be adjusted using a screwdriver.
It is necessary that product setting be carried out
with the cover closed.
Hystérésis
Hysteresis
temps - time
temps - time
retard au déclenchement
tripping delay
OFF
1 2
5
3
EE702
This product
can be set
by potentiometers.
Setting
by potentiometer
4
da 2 to 1000 lux.
Setting
by potentiometer
5
setting and tripping delay :
from 1 to 120 seconds.
1, 2, 3, 4, 5
seuil d'extinction
lighting switching-off level
seuil d'allumage
lighting switching-on level
