EM 011
Principe de fonctionnement
Le EM 011 déconnecte automatiquement
la tension de la borne 2 quand les appa-
reils branchés en aval ne consomment
pas de puissance.
Le commutateur 2 positions :
● "auto" usage normal.
Quand les appareils branchés en aval
du EM 011 ne consomment pas de
puissance ou sont débranchés, la phase
est coupée au bout de 3 secondes.
Pour surveiller la consommation dans
le circuit, une tension de seulement
15 V DC est présente sur la borne 2.
Bien sûr, le produit reconnecte la phase
automatiquement quand il détecte une
charge. La led s'allume.
●
: fermer en permanence.
La borne 2 est toujours sous tension.
La led s'allume.
Spécifications techniques
Caractéristiques électriques
● tension d'alimentation :
230V 10 % 50 Hz
● consommation et dissipation : 4 VA
● pouvoir de coupure : AC1 16 A 250 V
● incandescence : 2300 W
● halogène 230 V : 2300 W
● transformateur ferromagnétique : 1400 VA
● tension de surveillance : 15 V DC
Caractéristiques fonctionnelles
● coupure unipolaire
● seuil de commutation : 100 A
● seuil d'ouverture : 6 mA
● délai de fermeture : 0,1 s à 0,3 s
● délai d'ouverture : 3 s à 5 s.
Environnement
● T° de fonctionnement : -10 °C à +45 °C
● T° stockage :
-20 °C à +70 °C
Raccordement
2
● capacité : souple : 0,75 mm
à 4 mm
2
rigide : 1 mm à 6 mm
Encombrement
● dimensions : 1 module (17,5 mm)
Notice d'installation
Déconnecteur automatique
de réseau

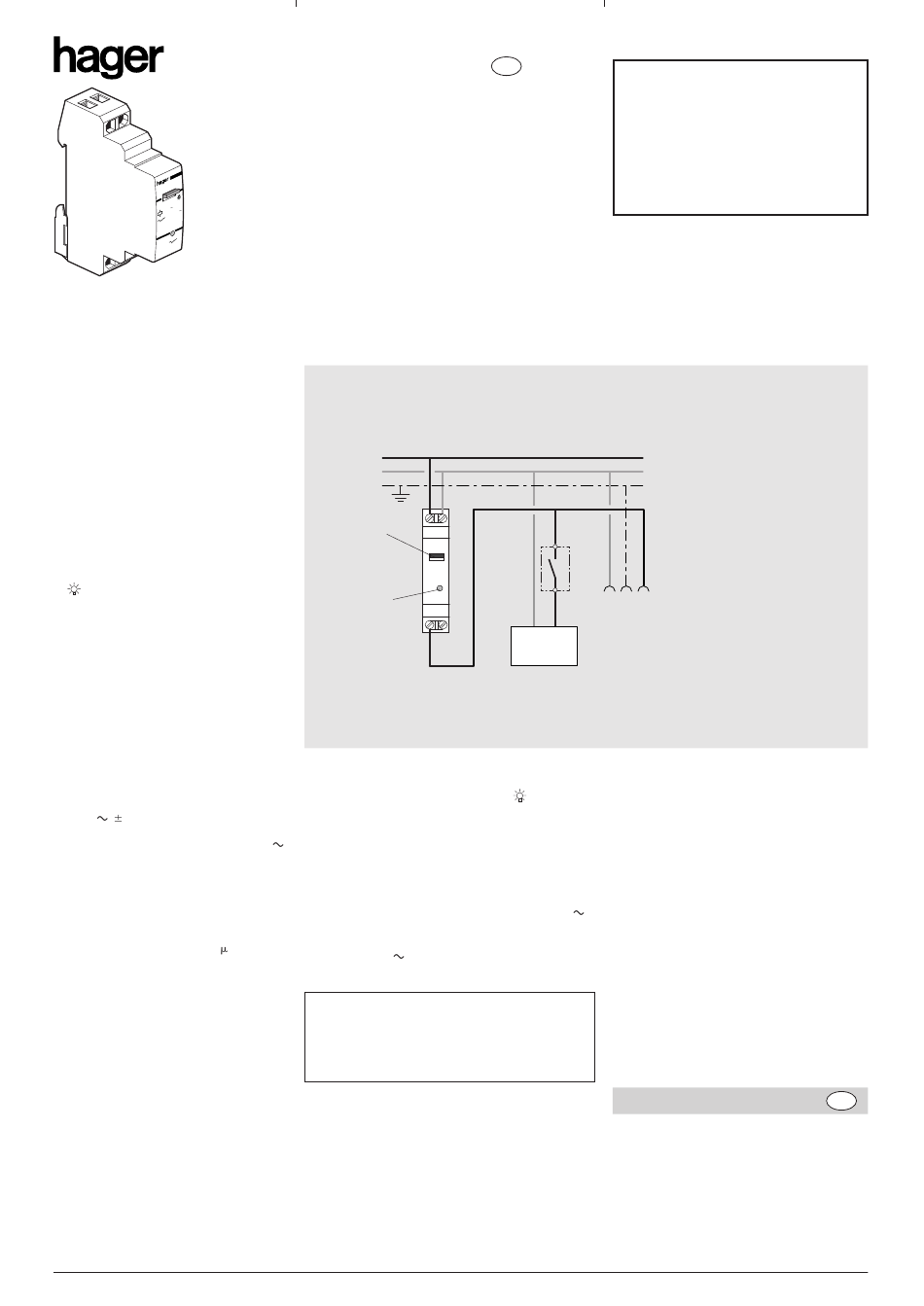

Raccordement électrique
Ph Ph
N N
PE PE
1 3
Commutateur :
- position haute :
usage normal
- position basse :
fermé en permanence.
Led :
EM 011
allumée quand le
contact est fermé. 2 4
Recommandations de mise en œuvre :
1. Mettre le commutateur en position
s'allumer : la phase est présente sur la borne 2.
2. Mettre le commutateur en position "auto".
Après 3 secondes, la led doit s'éteindre.
La tension de surveillance 15V DC est maintenant
présente.
3. Allumer un appareil, par exemple une lampe.
Après un court temps de réaction, la led va
s'allumer et l'appareil sera branché sur le 230 V
4. Eteindre la lampe, après 3 secondes la led va
s'éteindre et l'appareil sera déconnecté du
réseau 230 V .
Seule la tension de 15V DC (borne 2) subsistera.
Attention : les télévariateurs, les transformateurs,
radio-réveils, réfrigérateurs, télévisions,
magnétoscopes, etc... ne peuvent
être raccordés en aval du EM 011
Ces produits doivent être connectés
directement au réseau.
2
2
F
Attention :
- Appareil à installer uniquement
par un installateur électricien.
- Cet appareil n'est pas un
sectionneur.
- Respecter les règles d'installation
par rapport aux spécifications
techniques ci-dessous.
Prise de courant
Récepteur
. La led doit
.
Garantie
24 mois contre tous vices de matières ou de fabrication, à
partir de leur date de production. En cas de défectuosité, le
produit doit être remis au grossiste habituel.
La garantie ne joue que si la procédure de retour via l'instal-
lateur et le grossiste est respectée et si après expertise
notre service contrôle qualité ne détecte pas un défaut dû à
une mise en œuvre et/ou une utilisation non conforme aux
règles de l'art.
Les remarques éventuelles expliquant la défectuosité
devront accompagner le produit.
