Herzlichen Glückwunsch zu Ihrem neuen
SCAN - Kaminofen !
Sie haben das Erzeugnis eines führenden Herstellers von
Kaminöfen in Europa gewählt. Wenn Sie die nachstehen-
den Ratschläge und Anweisungen beachten, werden Sie viel
Freude an diesem Ofen haben.
Bitte lesen Sie diese Gebrauchsanweisung sowie die generelle
Aufstellanleitung gründlich durch, bevor Sie mit der Montage
beginnen oder den Ofen in Betrieb nehmen.
Saubere Verbrennung
Der SCAN 40 ist mit einem separaten Kanal
(Clean-Burn Technik) versehen, der zusätz-
liche Verbrennungsluft in die Brennkammer lei-
tet (Tertiärluft). Diese Luft wird durch die kleinen
Löcher in der Edelstahlschiene direkt unter der
Rauchumlenkplatte in die Brennkammer geleitet.
3
4
2

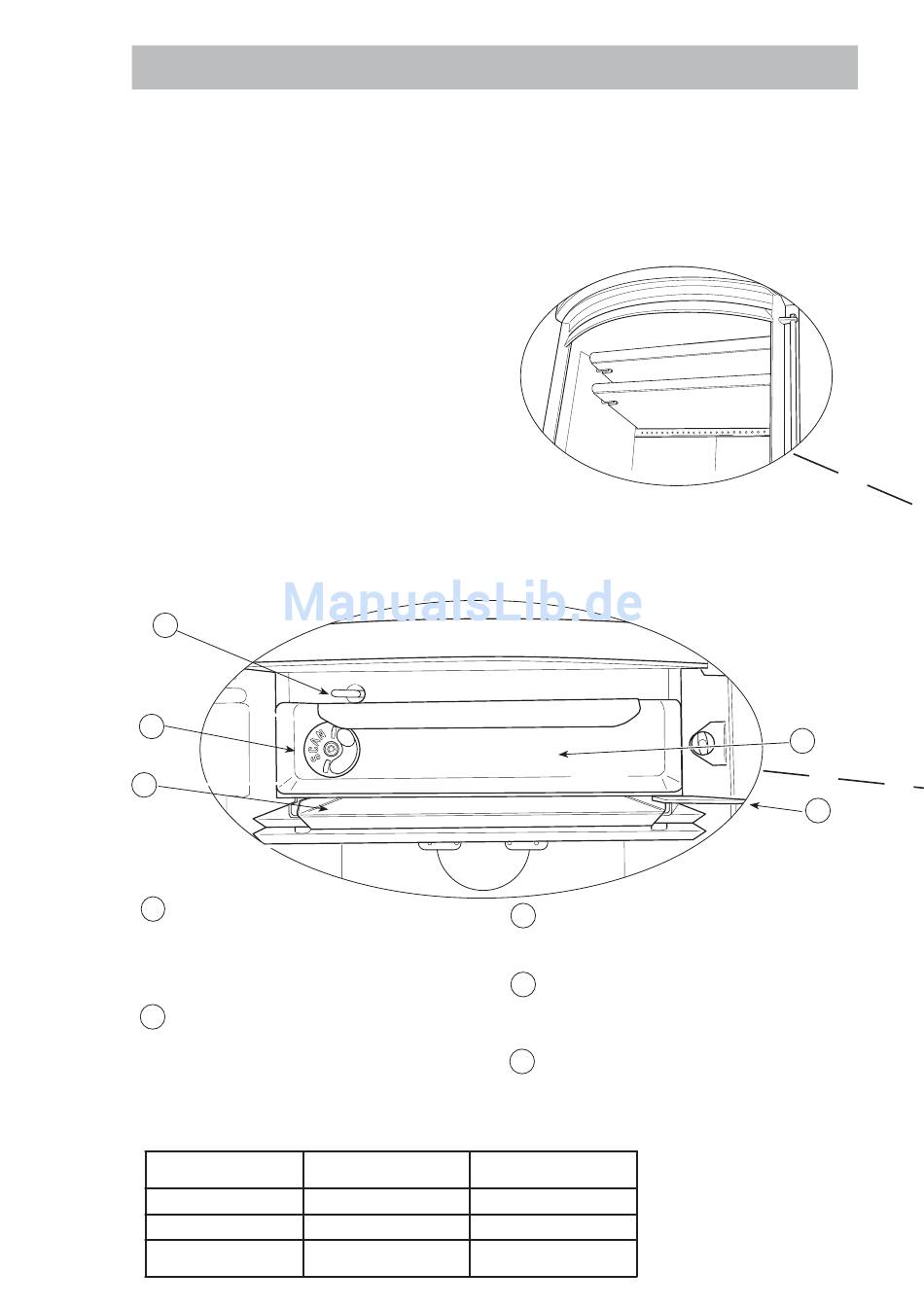

1 Aschenkasten. Der Aschenkasten befindet sich
unterhalb der Feuerstelle hinter der Tür. W i c h t i g :
Seien Sie bitte vorsichtig, wenn Sie dem Kaminofen
Asche entnehmen, denn die Glut kann bis 24 Stunden
anhalten. Asche niemals in brennbare/temperatu-
rempfindliche Behälter füllen.
2 Deckel für Aschenkasten. Unter dem Aschenkasten
befindet sich ein dazu gehörender Deckel. Dieser dient
beim Entleeren als Staubschutz und muss bei Betrieb
des Ofens wieder unterhalb des Aschenkastens als
Brandschutz eingeschoben sein.
Einstellung der Verbrennungsluft bei der
Nennwärmeleistung 6 kW:
SCAN 40
Verbrennungsluft %
Primärluft %
SCAN 40
Einfeuerungsmenge max./
Scheitholz / Holzbriketts
100
25
Rauchumlenkplatten
Bei der Demontage werden die Halterungen
an
einer
Seite
herausgezogen,
Rauchumlenkplatten können schräg heraus-
genommen werden.
Bedienungshaken für Rüttelrost. Der Kaminofen
3
ist mit einem Rüttelrost versehen. Die Asche fällt
von der Feuerstelle in den Aschenkasten, wenn der
Rüttelrost betätigt wird.
4 Regulierung der Primärluft.
zum Öffnen gedreht. Es soll in der Anheiz- und
Nachfüllphase offen und während des Dauerbrands
geschlossen sein.
5 Regulierung der Verbrennungsluft. Die Luftzufuhr
ist geschlossen, wenn der Schieber nach links und
offen, wenn der Schieber nach rechts geschoben ist.
Die Einstellung des Verbrennungsluftschiebers regu-
liert die Wärmeabgabe des Ofens.
Die Primärluft, der Aschenkasten
Std.
und der Rüttelrost müssen während
des Dauerbrands geschlossen sein.
1,8 kg
und
die
1
5
Das Ventil wird
