3.2.1 Prinzip des String-Wechselrichters
Der String-Wechselrichter koppelt immer nur eine geringe Anzahl von in Reihe geschal-
teten Solarmodulen (Strings) mit dem öffentlichen Versorgungsnetz. Selbst ein großer
Solargenerator kann auf diese Weise aus einer Vielzahl einzelner Strings mit jeweils
eigenem String-Wechselrichter aufgebaut werden. Die Sammlung der Energie erfolgt
erst auf der Wechselstromseite.

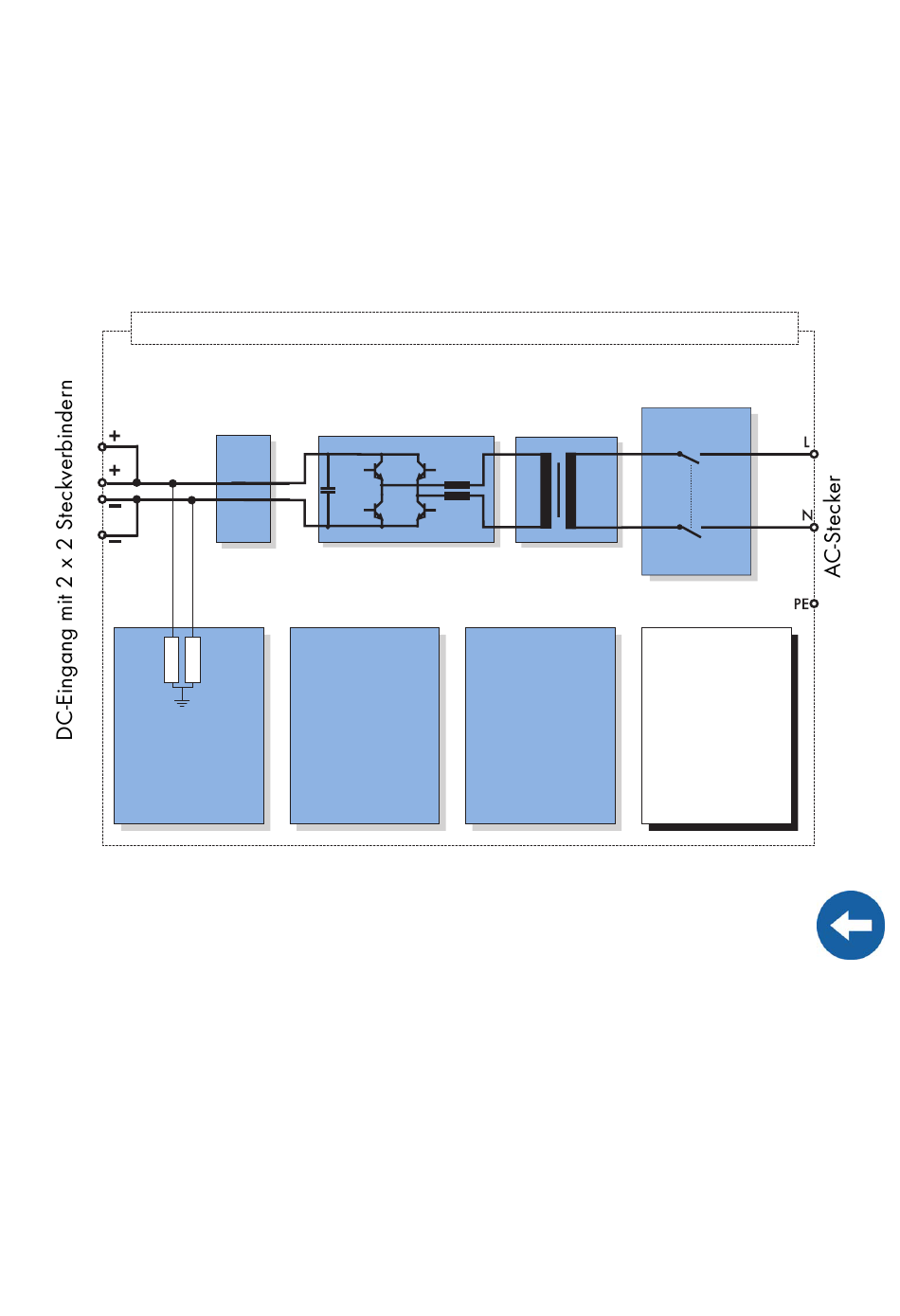

Blockschaltbild eines String-Wechselrichters mit Transformator
Sunny Boy SB 1100 Gehäuse IP65 (Außenmontage möglich)
SMA
MPP-
grid guard
Tracking
Brücke
Transformator
Optionale
Überspan-
Schnittstelle
nungsschutz
Kommunika-
Display
tion: RS232,
Thermisch
Erdschluss-
(IP65)
RS485,
überwachte
über-
Powerline,
Varistoren
wachung
Funk
Der Sunny Boy SB 2800i ist ein Indoor Wechselrichter. Er verfügt über die Schutz-
art IP21 und ist nur für die Montage im Innenbereich geeignet.
Bedienungsanleitung
SB_SMC-BDE082119
Seite 11
