Kotflügel, Seitenwände und hintere Türen bearbeiten
2.1 Kotflügel bearbeiten
1

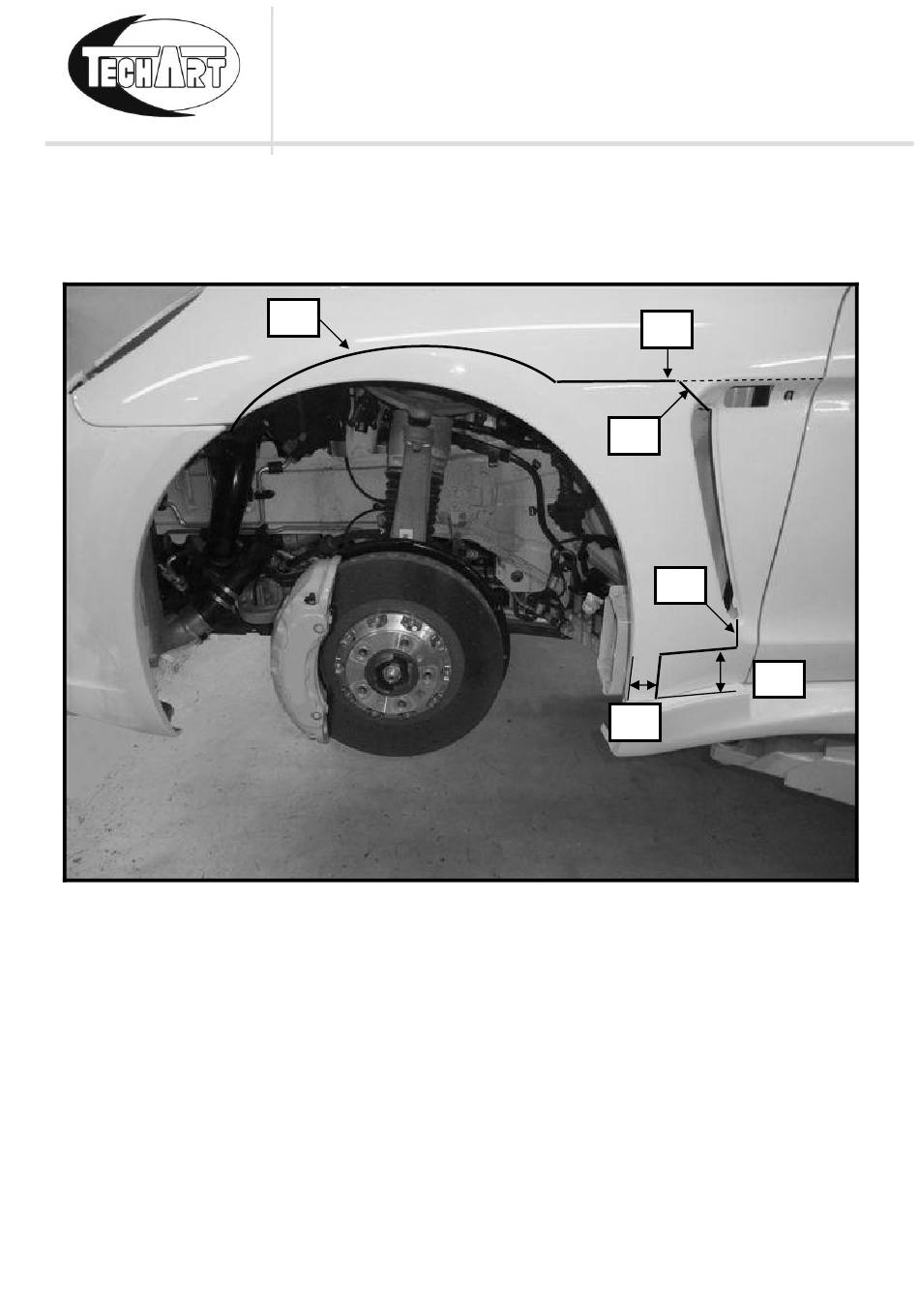

Die Auszuschneidende Fläche anzeichnen:
a. Schnitt 1 (S1) ca. 40mm parallel zum Ende Kotflügel.
b. Schnitt 2 (S2) ca. 105mm parallel zur Unterkante Kotflügel.
c. Schnitt 3 (S3) von Ecke Luftauslassgitter unten zu Schnitt S2.
d. Schnitt 4 (S4) 45° Ecke Luftauslassgitter oben zu Schnitt S5.
e. Schnitt 5 (S5) Verlängerung Oberkante Seitenblinkerausschnitt.
f. Schnitt 6 (S6) von vorn Ecke Kotflügel auf Schnitt S5 mit TECHART
Innenradlauf 070100.252.13_ anzeichnen. (zum Anzeichen Innenradlauf
rechts und links tauschen wegen Kotflügelkontur)
2
Schnittbereiche reinigen, grundieren und Steinschlagschutz auftragen.
TECHART Version 06 vom 26.04.2016
MONTAGEANLEITUNG
TECHART GrandGT
S6
S5
S4
S3
S2
S1
Seite 24 von 68
Abb. 12
