5.7 TECHART GrandGT Seitenschweller Standard montieren
1
Vorn, TECHART Übergang
Unterboden 070.100.350.120/121
(52) zwischen TECHART
Seitenschweller (50) und
TECHART Seitenschweller
Unterteil (51) einstecken und mit
den Schrauben PT5x12 (a),
PT5x16 (b) und PT5x25 (c)
befestigen.
2
Mitte, TECHART Seitenschweller
(50) und TECHART Unterteil (51)
mit den Schrauben PT5x12 (a)
befestigen.
3
Hinten, TECHART Übergang
Unterboden 070.100.350.122/124
(53) zwischen TECHART
Seitenschweller (50) und
TECHART Seitenschweller
Unterteil (51) einstecken und mit
den Schrauben PT5x12 (a),
PT5x16 (b), PT5x25 (c) und
4,8x32 (d) befestigen.
4
TECHART Seitenschweller
Spoilerkante 070.100.350.12_
(54) mit den Schrauben PT5x12
(a) an das TECHART Schweller
Unterteil (56) anschrauben.
TECHART Version 06 vom 26.04.2016
MONTAGEANLEITUNG
TECHART GrandGT
c
a
51
52
b
51
a
50
50
51
a
c
53
50
a

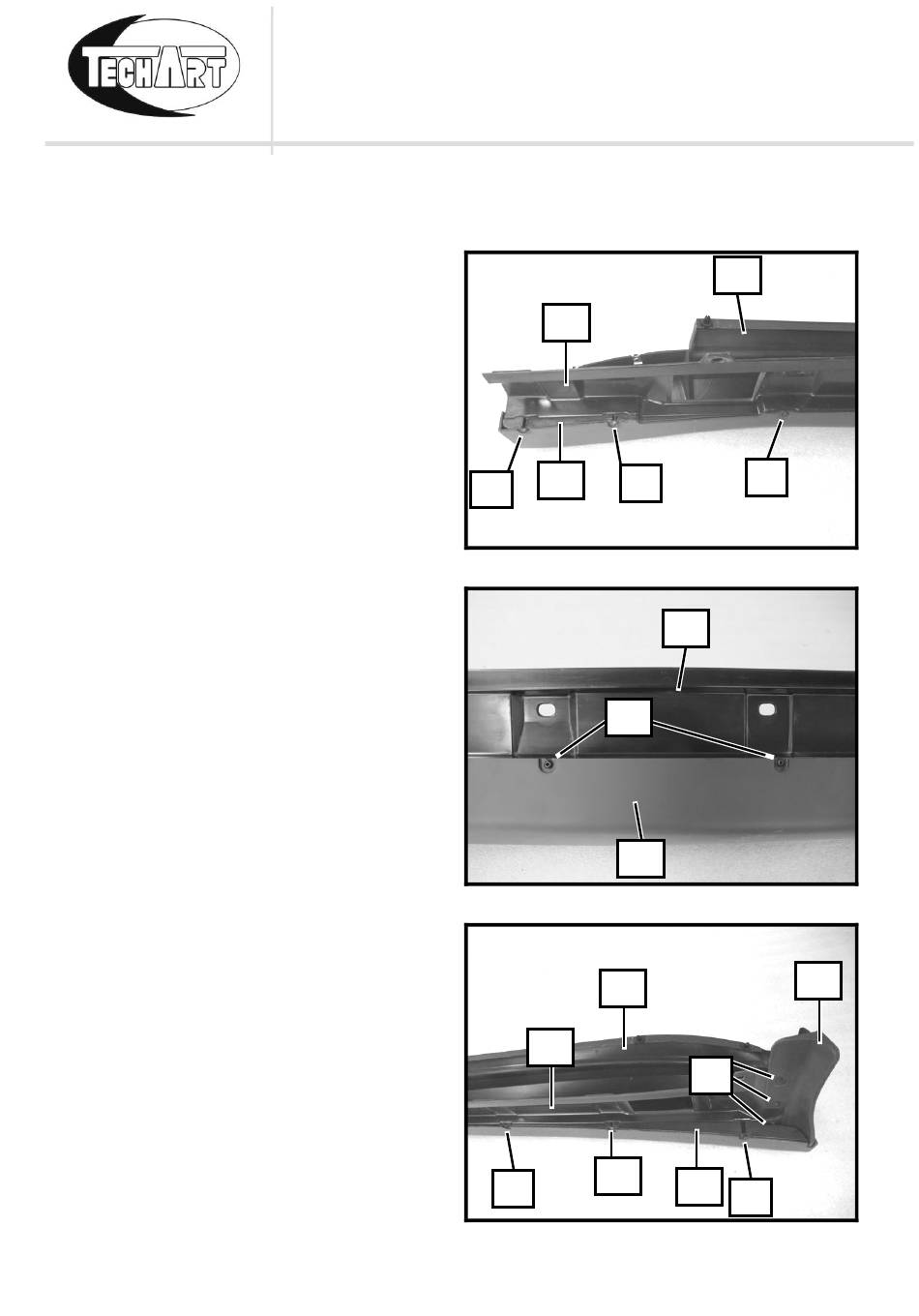

Abb. 71
Abb. 72
54
d
Abb. 73
Seite 55 von 68
