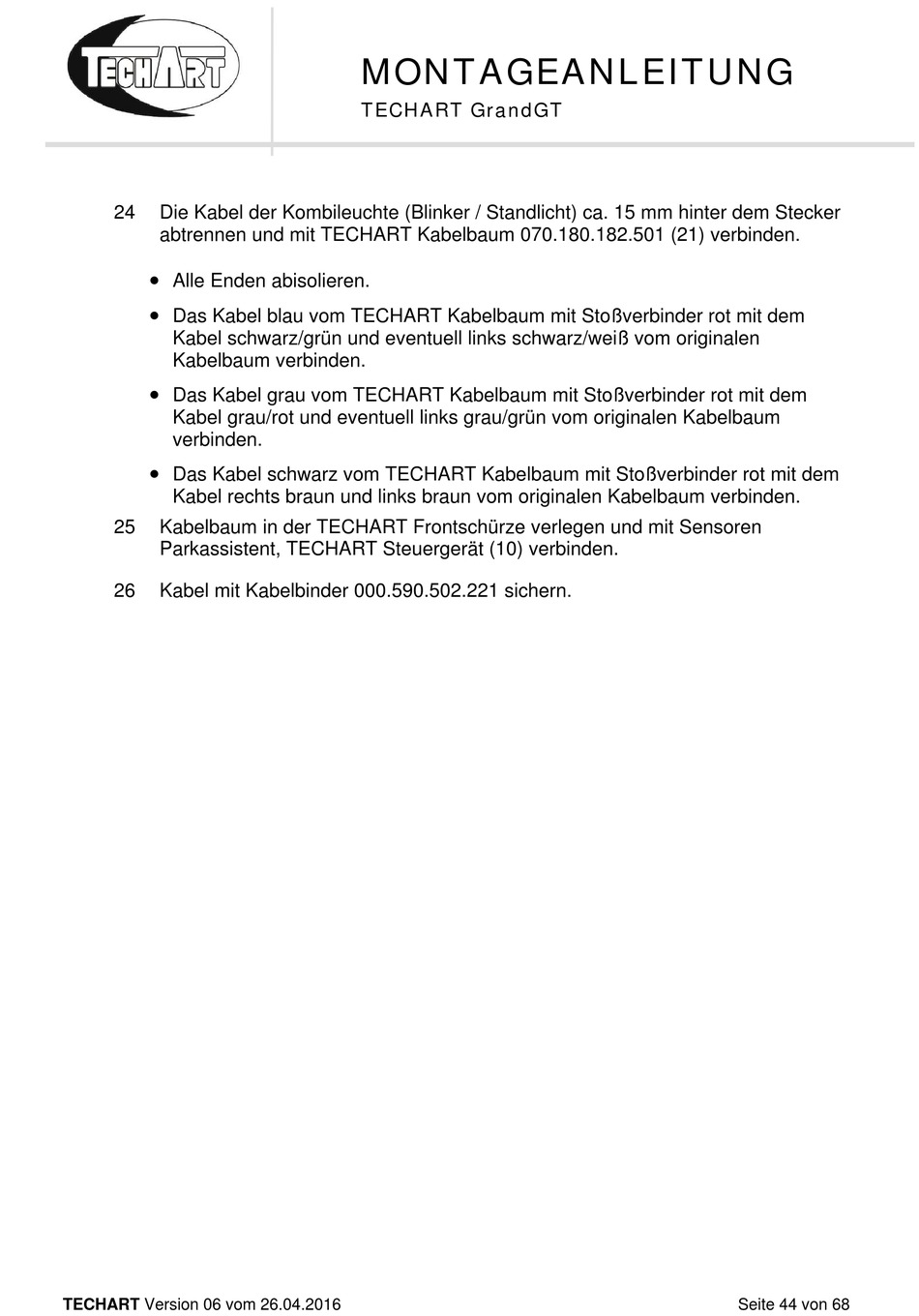

24
Die Kabel der Kombileuchte (Blinker / Standlicht) ca. 15 mm hinter dem Stecker
abtrennen und mit TECHART Kabelbaum 070.180.182.501 (21) verbinden.
Alle Enden abisolieren.
Das Kabel blau vom TECHART Kabelbaum mit Stoßverbinder rot mit dem
Kabel schwarz/grün und eventuell links schwarz/weiß vom originalen
Kabelbaum verbinden.
Das Kabel grau vom TECHART Kabelbaum mit Stoßverbinder rot mit dem
Kabel grau/rot und eventuell links grau/grün vom originalen Kabelbaum
verbinden.
Das Kabel schwarz vom TECHART Kabelbaum mit Stoßverbinder rot mit dem
Kabel rechts braun und links braun vom originalen Kabelbaum verbinden.
25
Kabelbaum in der TECHART Frontschürze verlegen und mit Sensoren
Parkassistent, TECHART Steuergerät (10) verbinden.
26
Kabel mit Kabelbinder 000.590.502.221 sichern.
TECHART Version 06 vom 26.04.2016
MONTAGEANLEITUNG
TECHART GrandGT
Seite 44 von 68
