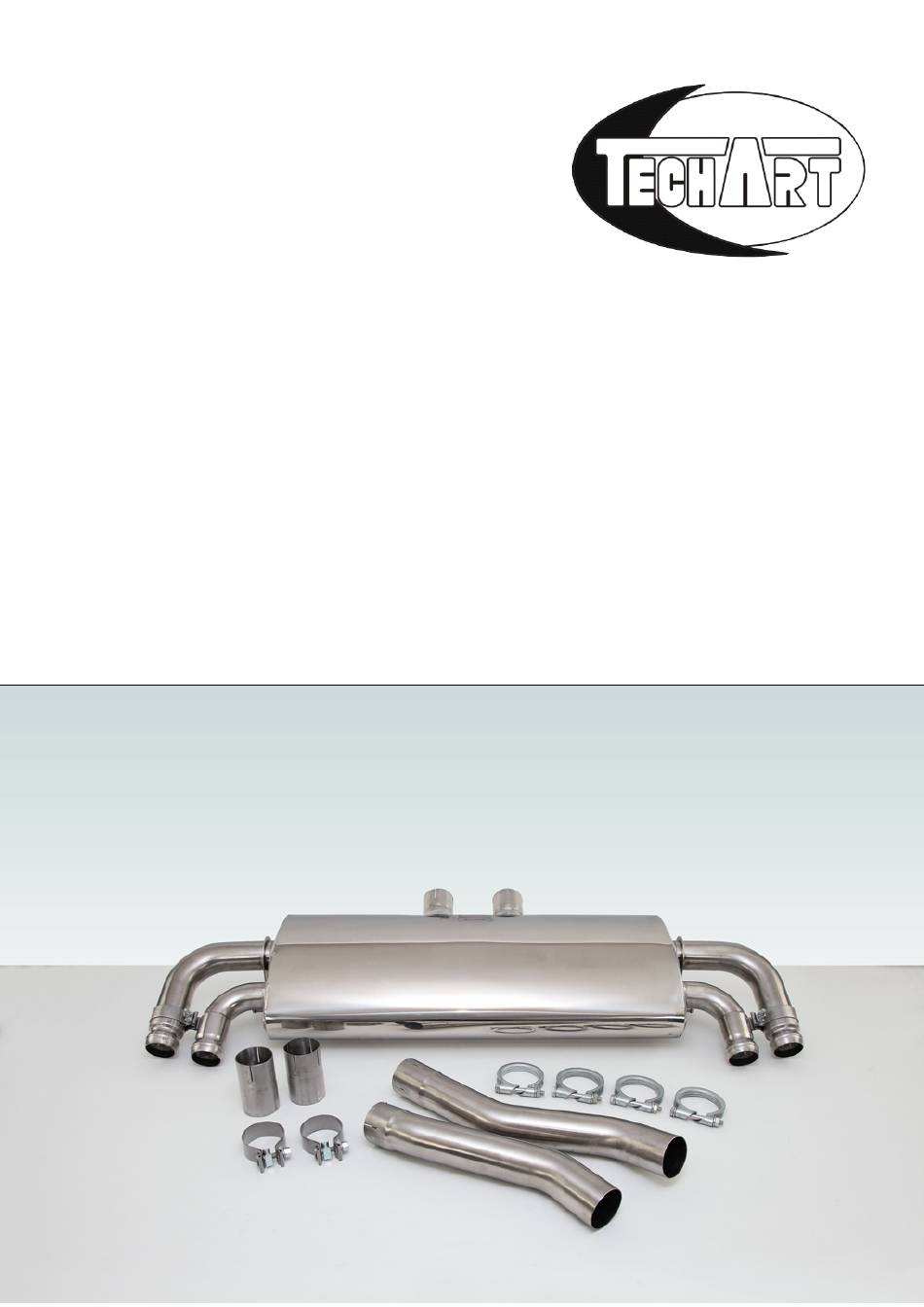

MONTAGEANLEITUNG
TECHART Abgasanlage „Sport"
für Cayenne ab MJ 11
Art-Nr.
058.310.601.009
Art-Nr.
058.310.801.009
Art-Nr.
058.310.881.009
Art-Nr. 058.310.861.009
Art-Nr. 058.310.891.009
Abgasanlage „Sport" Cayenne Diesel
Abgasanlage „Sport" Cayenne S
Abgasanlage „Sport" Cayenne Turbo
Abgasanlage „Sport" Cayenne V6
Abgasanlage „Sport" Cayenne S / GTS / Turbo ab MJ15
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Techart Sport
Inhaltszusammenfassung für Techart Sport
- Seite 1 Cayenne ab MJ 11 Art-Nr. 058.310.601.009 Abgasanlage „Sport“ Cayenne Diesel Art-Nr. 058.310.801.009 Abgasanlage „Sport“ Cayenne S Art-Nr. 058.310.881.009 Abgasanlage „Sport“ Cayenne Turbo Art-Nr. 058.310.861.009 Abgasanlage „Sport“ Cayenne V6 Art-Nr. 058.310.891.009 Abgasanlage „Sport“ Cayenne S / GTS / Turbo ab MJ15...
-
Seite 2: Inhaltsverzeichnis
MONTAGEANLEITUNG Abgasanlage „Sport“ für Cayenne ab MJ 11 Inhaltsverzeichnis Sicherheitshinweise ..........................3 Vorbereitung.............................5 Installation ..............................7 Fahrzeug vorbereiten........................7 Originalteile ausbauen ........................8 TECHART Teile einbauen ......................9 Fahrzeug fertig stellen ....................... 11 TECHART Version 04 vom 06.04.2016 Seite 2 von 12... -
Seite 3: Sicherheitshinweise
MONTAGEANLEITUNG Abgasanlage „Sport“ für Cayenne ab MJ 11 Sicherheitshinweise Alle notwendigen Arbeiten dürfen nur von fachkundigen Personen mit den entsprechenden Kenntnissen ausgeführt werden. Hebebühne mit zu geringer Traglast kann unter der Last des Fahrzeuges zusammenbrechen und darunter stehende Personen zerquetschen. - Seite 4 MONTAGEANLEITUNG Abgasanlage „Sport“ für Cayenne ab MJ 11 Verletzungsgefahr durch quetschen, schneiden und reißen an Händen und Armen beim Arbeiten mit scharfkantigen und sperrigen Gegenständen. Schutzkleidung und Schutzhandschuhe tragen. Enge und unzugängliche Bereiche am Fahrzeug meiden bzw. Gefahrensituation durch Einsatz von Spezialwerkzeugen und geeigneten Hilfsmitteln vermeiden.
-
Seite 5: Vorbereitung

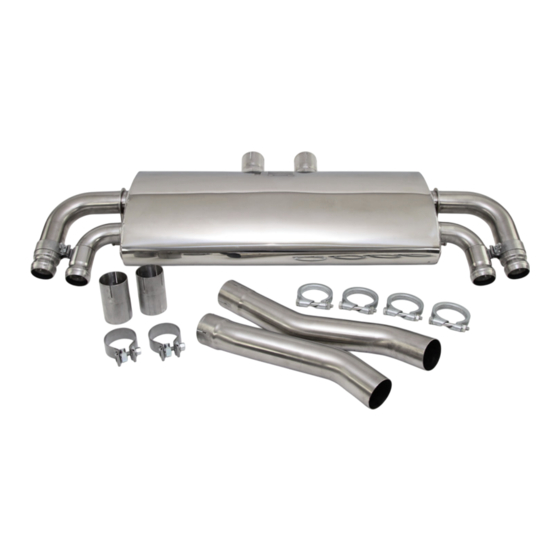

Abgasanlage „Sport“ für Cayenne ab MJ 11 Vorbereitung Benötigte Personen Zur Installation dieses Produktes werden mindestens zwei Personen benötigt. Hilfe und Unterstützung Bei technischen Fragen kontaktieren Sie uns bitte umgehend: support@techart.de TECHART Teilesatz auf Vollständigkeit prüfen Menge Artikel-Nummer Artikelbezeichnung 058.310.881.009 Abgasanlage „Sport“... - Seite 6 MONTAGEANLEITUNG Abgasanlage „Sport“ für Cayenne ab MJ 11 Menge Artikel-Nummer Artikelbezeichnung 058.310.861.009 Abgasanlage „Sport“ für Cayenne V6 ab MJ 11 Bestehend aus: 058.310.801.202 Endschalldämpfer „Sport“ 055.310.800.201 Mittelstück re 055.310.800.221 Mittelstück li 055.310.801.201 Montagekit Sportabgasanlage 058.310.891.009 Abgasanlage „Sport“ für Cayenne S/GTS/Turbo ab MJ 15 Bestehend aus: 058.310.891.100...
-
Seite 7: Installation
MONTAGEANLEITUNG Abgasanlage „Sport“ für Cayenne ab MJ 11 Installation Fahrzeug vorbereiten Überprüfen Sie vor Arbeitsbeginn den fehlerfreien Betriebszustand des Fahrzeuges. Lesen Sie hierzu mit dem Systemtester PIWIS alle Fehlerspeicher der einzelnen Komponenten des Fahrzeuges aus und beheben Sie zuerst angezeigte Fehler. -
Seite 8: Originalteile Ausbauen
MONTAGEANLEITUNG Abgasanlage „Sport“ für Cayenne ab MJ 11 Originalteile ausbauen Originale Abgasanlage mit einem Hydrauliklift abstützen. Die originale Abgasanlage an der originalen Servicestelle mit geeignetem Werkzeug abscheiden. Abb. 01 Die Schnittmarken sind mit Körnerpunkten gekennzeichnet! Die Körnerpunkte sind rechts und links nicht auf dem gleichen Niveau! Abb. -
Seite 9: Techart Teile Einbauen
MONTAGEANLEITUNG Abgasanlage „Sport“ für Cayenne ab MJ 11 Bei Fahrzeugen mit originaler Sportabgasanlage müssen die Abgasklappensteuerleitungen (Silikonschläuche) ausgebaut werden. Die starren fahrzeugseitigen Unterdruckleitungen müssen mit den beiliegenden Gummistopfen verschlossen werden. Abb. 03 TECHART Teile einbauen TECHART Endschalldämpfer mit den Mittelstücken und den Adaptern vormontieren. - Seite 10 MONTAGEANLEITUNG Abgasanlage „Sport“ für Cayenne ab MJ 11 Die originalen Halterungen rechts und links auf den TECHART Endschalldämpfer schieben. Darauf achten, dass die Halter in richtiger Richtung montiert werden. Abb. 04 Fahrtrichtung Vormontierten Endschalldämpfer auf den Hydrauliklift legen und Endschalldämpfer in Position fahren.
-
Seite 11: Fahrzeug Fertig Stellen
Heckschürze montiert ist, sind die Adapter so auszurichten, dass diese mittig im Endrohrausschnitt sitzen. Bei Verwendung von TECHART Endrohren an Fahrzeugen ab MJ15 ist die separate Montageanleitung 058.310.948.099 zu befolgen. Darauf achten, dass genügend Platz zu umliegenden, feststehenden Teilen besteht! Abgasanlage kann sich im Fahrbetrieb bis zu 30mm nach hinten ausdehnen. - Seite 12 MONTAGEANLEITUNG Abgasanlage „Sport“ für Cayenne ab MJ 11 TECHART AUTOMOBILDESIGN GMBH RÖNTGENSTRASSE 47 71229 LEONBERG / GERMANY TEL +49 7152 / 9339- 0 FAX +49 7152 / 9339-33 info@techart.de www.techart.de Änderungen und Irrtümer vorbehalten. Copyright 2016 by TECHART Automobildesign GmbH Artikel-Nr.
