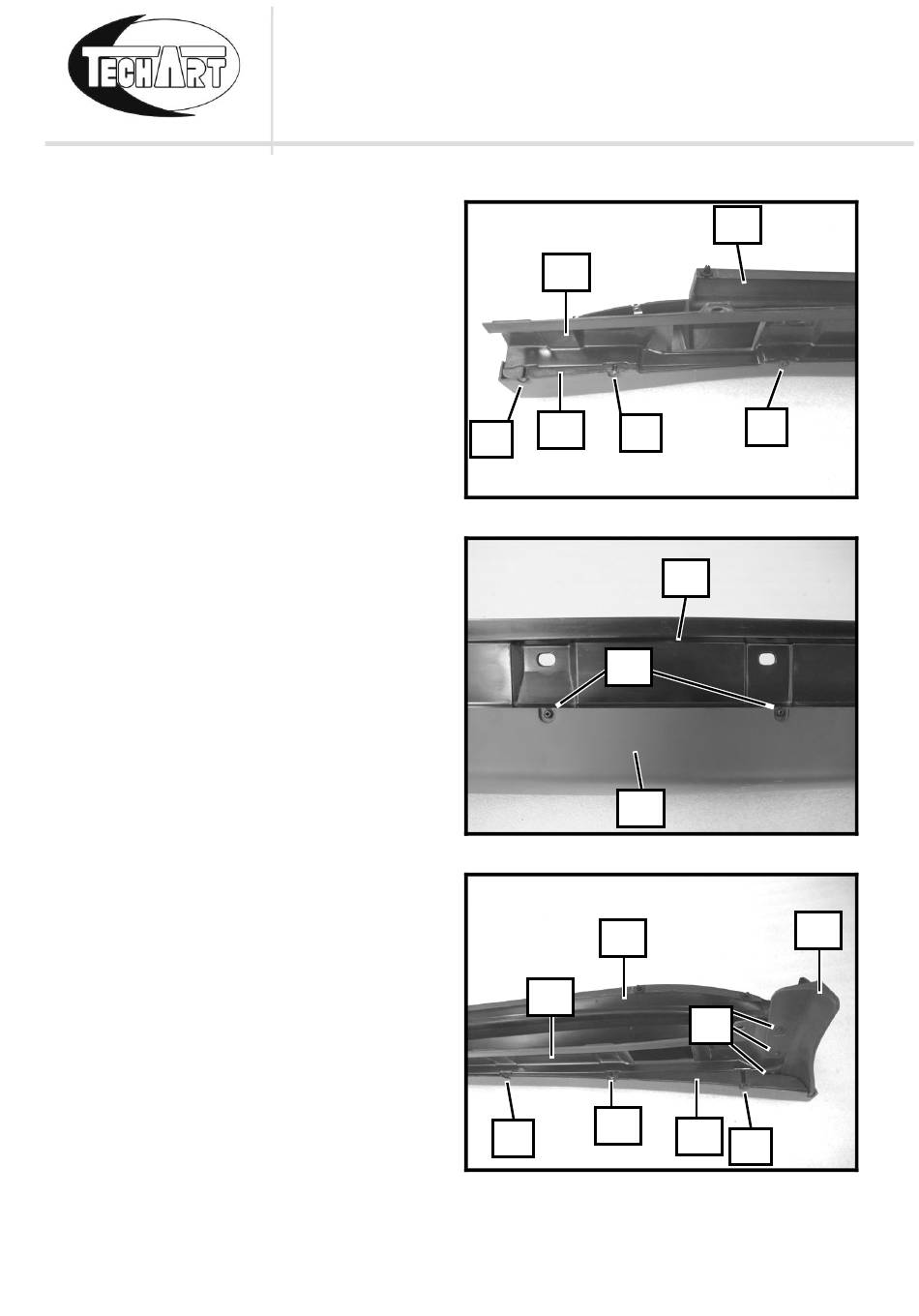

28
Vorn, TECHART Übergang
Unterboden 070.100.350.120/121
(52) zwischen TECHART
Seitenschweller (50) und
TECHART Seitenschweller
Unterteil (51) einstecken und mit
den Schrauben PT5x12 (a),
PT5x16 (b) und PT5x25 (c)
befestigen.
29
Mitte, TECHART Seitenschweller
(50) und TECHART Unterteil (51)
mit den Schrauben PT5x12 (a)
befestigen.
30
Hinten, TECHART Übergang
Unterboden 070.100.350.122/124
(53) zwischen TECHART
Seitenschweller (50) und
TECHART Seitenschweller
Unterteil (51) einstecken und mit
den Schrauben PT5x12 (a),
PT5x16 (b), PT5x25 (c) und
4,8x32 (d) befestigen.
31
TECHART Seitenschweller
Spoilerkante 070.100.350.12_
(54) mit den Schrauben PT5x12
(a) an das TECHART Schweller
Unterteil (56) anschrauben.
TECHART Version 06 vom 26.04.2016
MONTAGEANLEITUNG
TECHART GrandGT
c
a
51
52
b
51
a
50
50
51
a
c
53
50
a
Abb. 29
Abb. 30
54
d
Abb. 31
Seite 33 von 68
