3

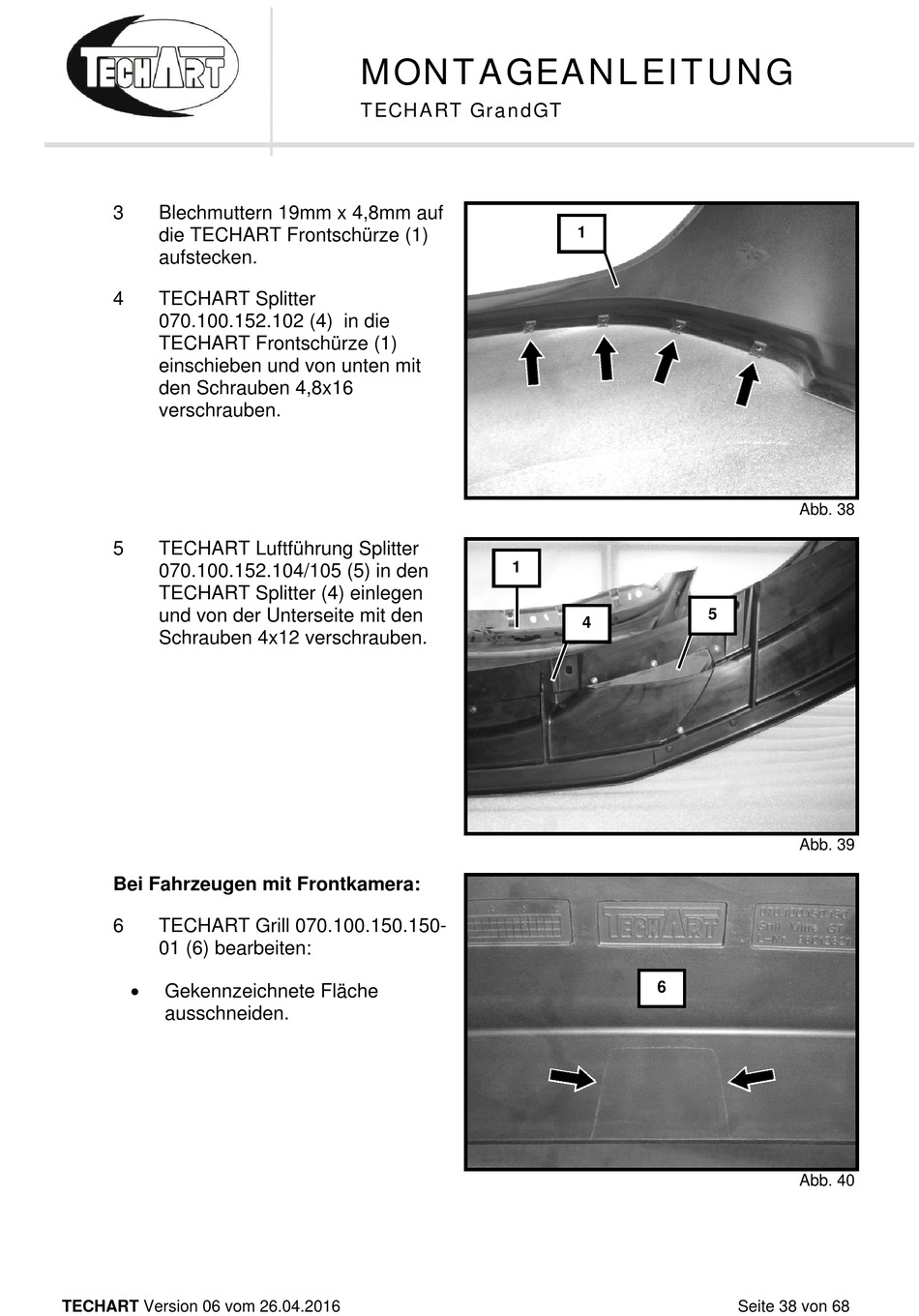

Blechmuttern 19mm x 4,8mm auf
die TECHART Frontschürze (1)
aufstecken.
4
TECHART Splitter
070.100.152.102 (4) in die
TECHART Frontschürze (1)
einschieben und von unten mit
den Schrauben 4,8x16
verschrauben.
5
TECHART Luftführung Splitter
070.100.152.104/105 (5) in den
TECHART Splitter (4) einlegen
und von der Unterseite mit den
Schrauben 4x12 verschrauben.
Bei Fahrzeugen mit Frontkamera:
6
TECHART Grill 070.100.150.150-
01 (6) bearbeiten:
Gekennzeichnete Fläche
ausschneiden.
TECHART Version 06 vom 26.04.2016
MONTAGEANLEITUNG
TECHART GrandGT
1
1
5
4
6
Seite 38 von 68
Abb. 38
Abb. 39
Abb. 40
