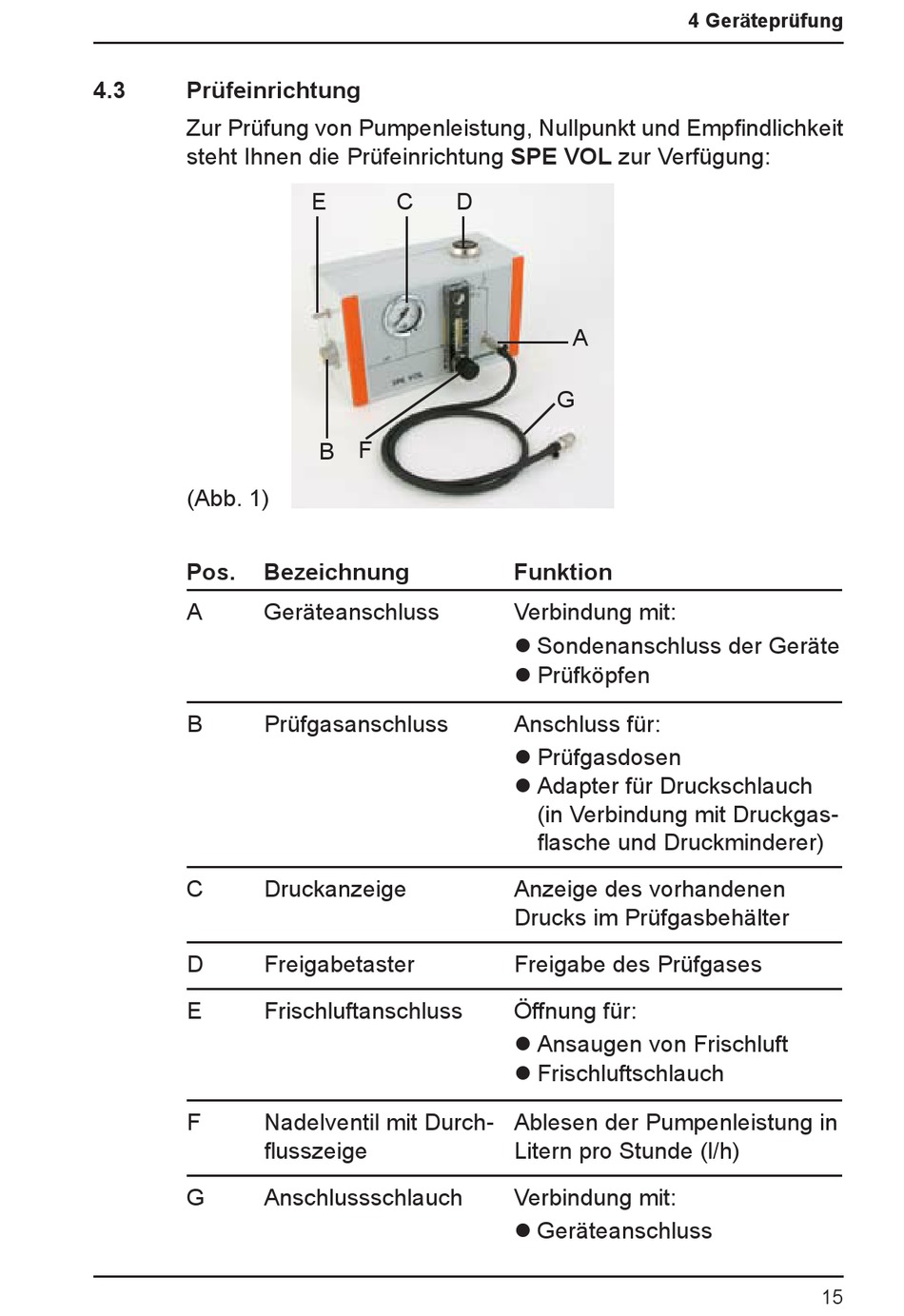

4.3
Prüfeinrichtung
Zur Prüfung von Pumpenleistung, Nullpunkt und Empfindlichkeit
steht Ihnen die Prüfeinrichtung SPE VOL zur Verfügung:
(Abb. 1)
Pos.
Bezeichnung
A
Geräteanschluss
B
Prüfgasanschluss
C
Druckanzeige
D
Freigabetaster
E
Frischluftanschluss
F
Nadelventil mit Durch-
flusszeige
G
Anschlussschlauch
C
E
D
B F
A
G
Funktion
Verbindung mit:
Sondenanschluss der Geräte
Prüfköpfen
Anschluss für:
Prüfgasdosen
Adapter für Druckschlauch
(in Verbindung mit Druckgas-
flasche und Druckminderer)
Anzeige des vorhandenen
Drucks im Prüfgasbehälter
Freigabe des Prüfgases
Öffnung für:
Ansaugen von Frischluft
Frischluftschlauch
Ablesen der Pumpenleistung in
Litern pro Stunde (l/h)
Verbindung mit:
Geräteanschluss
4 Geräteprüfung
