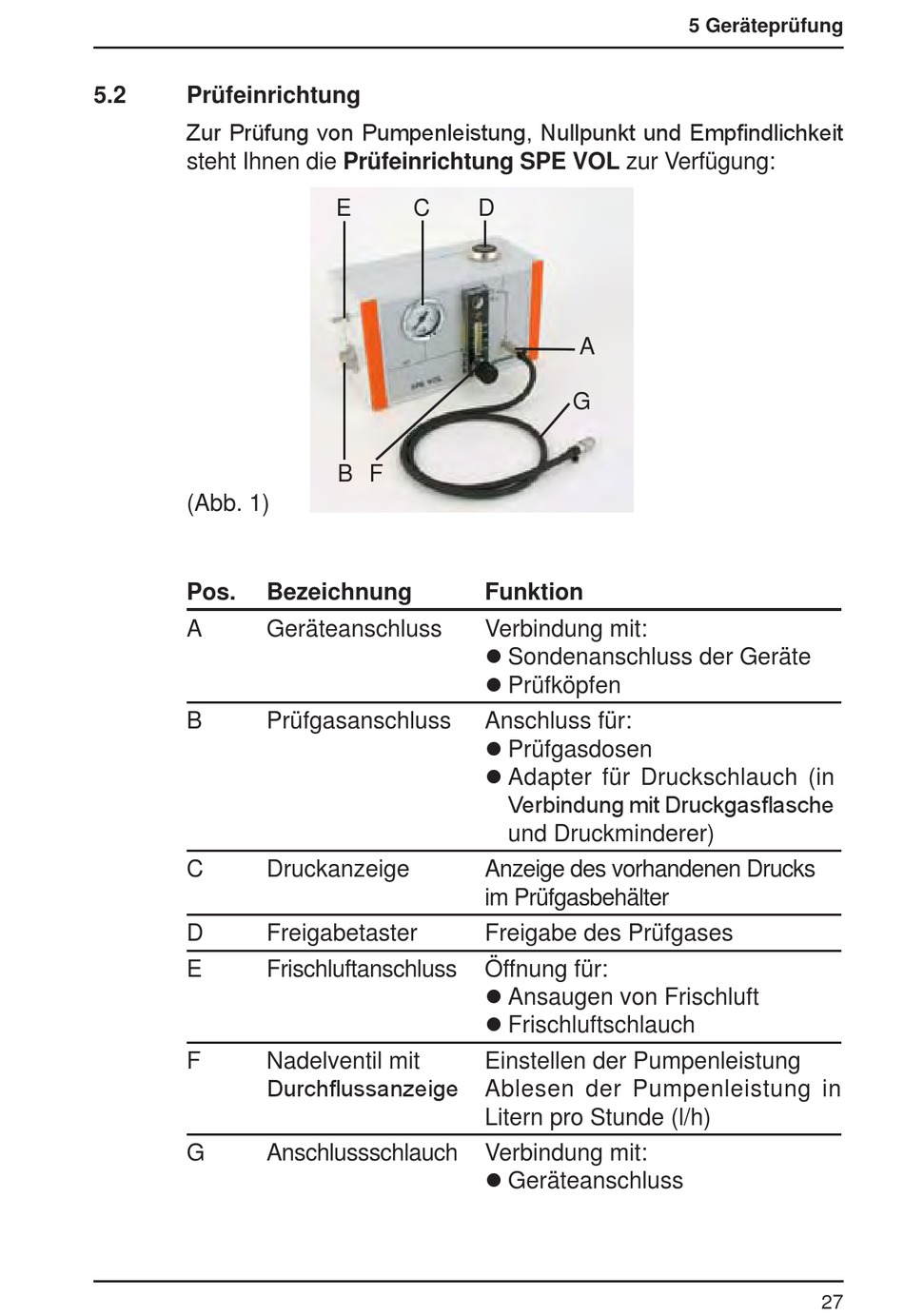

5.2
Prüfeinrichtung
Zur Prüfung von Pumpenleistung, Nullpunkt und Empfindlichkeit
steht Ihnen die Prüfeinrichtung SPE VOL zur Verfügung:
(Abb. 1)
Pos.
A
B
C
D
E
F
G
E
C
B
F
Bezeichnung
Geräteanschluss
Prüfgasanschluss
Druckanzeige
Freigabetaster
Frischluftanschluss
Nadelventil mit
Durchflussanzeige
Anschlussschlauch
D
A
G
Funktion
Verbindung mit:
Sondenanschluss der Geräte
Prüfköpfen
Anschluss für:
Prüfgasdosen
Adapter für Druckschlauch (in
Verbindung mit Druckgasflasche
und Druckminderer)
Anzeige des vorhandenen Drucks
im Prüfgasbehälter
Freigabe des Prüfgases
Öffnung für:
Ansaugen von Frischluft
Frischluftschlauch
Einstellen der Pumpenleistung
Ablesen der Pumpenleistung in
Litern pro Stunde (l/h)
Verbindung mit:
Geräteanschluss
5 Geräteprüfung
27
