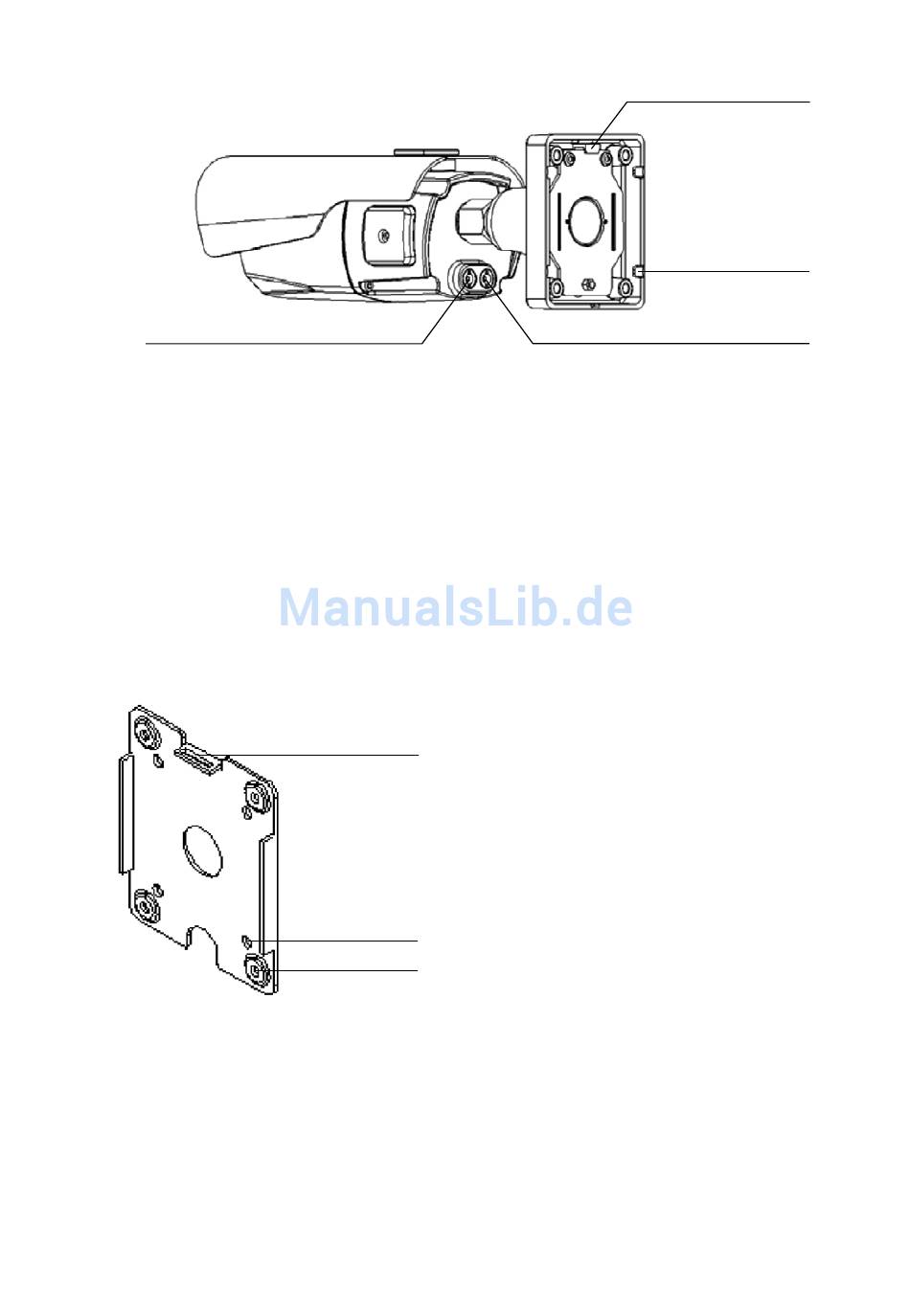

4.2 Rück- und Seitenansicht
(j)
(j) Fokuseinstellung
(k) Zoomeinstellung
(l) Haken für Easy Bracket
(m) Kabeldurchgänge (5x)
4.3 „Easy Bracket"-Halterung
(n) Lasche für „Easy Bracket"-Haken (l)
(o) Bohrungen für Wandmontagesockel (4x)
(p) Befestigungsloch für Halterungsfuß (4x)
VORSICHT: Die „Easy Bracket"-Halterung kann nicht an der Decke angebracht werden.
Bei Installation an der Wand muss die Lasche für den „Easy Bracket"-Haken (n) nach oben
zeigen.
(n)
(o)
(p)
7
(l)
(m)
(k)
