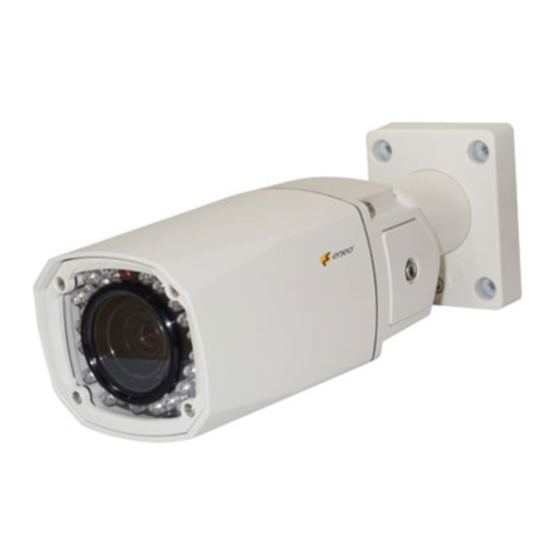

- Seite 1 Quick Installation Guide 1/3” HDcctv Camera, WDR, Day&Night, 1920x1080, 3-9mm, 3x AF Zoom, infrared, 12/24V HDB-1080Z03IR D...
-
Seite 2: Inhaltsverzeichnis
Table of content Notes on safety ......................3 Parts supplied .......................3 Part names ........................4 Installation instructions ....................5 Pan & Tilt adjustments ..............................6 Power supply connections .............................7 Operating instructions ....................9 Using OSD controller................................9 Description of the joystick operation ......................9 Description of the ZOOM&FOCUS adjustment ..................9 Set the video format according to system, EX-SDI or HD-SDI ................ -
Seite 3: Notes On Safety
Notes on safety Please also pay attention to the enclosed safety instructions, and carefully read through this instruction guide before initial operation. Important points of warning are marked with a caution symbol. Important points of advice are marked with a notice symbol. Parts supplied •... -
Seite 4: Part Names
Part names Power cable OSD setup control cover Dual window Easy bracket Bracket Front case Rear case... -
Seite 5: Installation Instructions
Installation instructions CAUTION: The camera’s base should be attached to a structural object, such as concrete, hard wood, wall stud or ceiling rafter that supports the weight of the camera. If necessary use appro- priate mounting material (e.g. anchors) instead of the material enclosed with the camera. -
Seite 6: Pan & Tilt Adjustments
CAUTION: Extreme care should be taken NOT to scratch the window in front of lens. Care should be taken the cable is NOT to be damaged, kinked or exposed in the hazardous area. Do not expose the camera directly to a strong light source such as the sun or spot light. -
Seite 7: Power Supply Connections
2. Tilt limit: Tilt is limited to 0° min ~ 90° max. for wall(ceiling) installation respective- ly with reference to the wall(ceiling) when the inclination of camera module is 0°, that is, the image is aligned horizontally. 90° 3. Inclination limit (Horizontal image alignment): Inclination limited to +/-90° max. ±90°... - Seite 8 VIDEO (BNC) AC24V/DC12V (Red wire) AC24V/GND (Black wire) RTX+/RS485 (White wire) RTX-/RS485 (Gray wire) Attach the Signal Assignment Sticker in a visible spot for wiring reference.
-
Seite 9: Operating Instructions
Operating instructions Using OSD controller Setup menu can be accessed and controlled by OSD control joy stick on the side of cam- era unit. Five commands are available with the joy stick. OSD Control Joy Stick Cover Open Video format Switch Video Sub-out Connector Description of the joystick operation 1. -
Seite 10: Set The Video Format According To System, Ex-Sdi Or Hd-Sdi
1. ▲ : Zoom In 2. ▼ : Zoom Out 3. ◄ : Focus Near 4. ► : Focus Far Set the video format according to system, EX-SDI or HD-SDI To select the camera’s output video format (EX-SDI or HD-SDI), use the Video format Switch on the side of the camera. -
Seite 11: Direct Control Menu
SAVE & EXIT – Exits the menu after saving the parameters. EXIT – Exits EXIT the menu without saving the menu. Further information The manual is available from the eneo web site at www.eneo-security.com or from the CD supplied with this product. - Seite 12 Table of content Sicherheitshinweise ....................13 Lieferumfang .......................13 Bezeichnungen von Gerätekomponenten ...............14 Installationsanweisungen ..................15 Einstellung von Schwenkung und Neigung ......................16 Stromversorgungsanschlüsse ............................ 18 Betriebsanleitung .......................19 Bildschirmmenü-Steuerung verwenden ....................... 19 Beschreibung der Joystick-Bedienung ..................... 19 Beschreibung der Zoom- & Fokus-Einstellung ..................20 Stellen Sie das Videoformat gemäß...
-
Seite 13: Sicherheitshinweise
Sicherheitshinweise Bitte beachten Sie auch die beiliegenden Sicherheitshinweise und lesen Sie diese Anlei- tung vor Inbetriebnahme sorgfältig durch. Wichtige Warnhinweise sind mit einem Achtung-Symbol gekennzeichnet. Wichtige Hinweise sind mit einem Hinweis-Symbol gekennzeichnet. Lieferumfang • Kamera • Kabelsignal-Aufkleber • Betriebsanleitung • Bohrschablone •... -
Seite 14: Bezeichnungen Von Gerätekomponenten
Bezeichnungen von Gerätekomponenten Netzkabel Abdeckung für Bildschirmmenüsteuerung Doppelglasiges Fenster „Easy Bracket“-Halterung Kamerahalter Vorderes Gehäuse Hinteres Gehäuse... -
Seite 15: Installationsanweisungen
Installationsanweisungen ACHTUNG: Die Kamerahalterung sollte an einem Bauelement wie etwa Beton, Hartholz, einem Wandständer oder Deckenbal- ken befestigt werden, welches das Gewicht der Kamera trägt. Verwenden Sie, falls erforderlich, geeignetes Befestigungsmateri- al (z.B. Dübel) anstelle des mitgelieferten Materials. 1. Halten Sie die Bohrschablone an die Installationsstelle und bohren Sie die Löcher in Decke oder Wand, falls erforderlich. -
Seite 16: Einstellung Von Schwenkung Und Neigung
Befestigungsschraube: 4 x 35mm Montageschraube: 4 x 12mm Inbusschlüssel Kabeldurchgang ACHTUNG: Achten Sie besonders darauf, das Fenster vor dem Objektiv NICHT zu verkratzen. Es muss sorgfältig darauf geachtet werden, das Kabel NICHT zu beschädigen, zu knicken oder Gefahrenbereichen auszusetzen. Setzen Sie die Kamera nie direkt einer starken Lichtquelle wie der Sonne oder einem Scheinwerfer aus. -
Seite 17: Anpassung Des Betrachtungswinkels Mit Einem Halter
• Stellen Sie den Betrachtungswinkel der Kamera ein und ziehen Sie die Schraube am Halter fest. Anpassung des Betrachtungswinkels mit einem Halter Schraube zum Verriegeln/Entriegeln Inbusschlüssel 1. Schwenkwinkel: Der Schwenkwinkel ist auf +/- 80° begrenzt. 80° 80° 160° 2. Neigungswinkel: Die Neigung ist bei Wand- (bzw. Decken)-Installation auf min. 0° bis max. -
Seite 18: Stromversorgungsanschlüsse
3. Drehwinkel (horizontale Bildausrichtung): Der Drehwinkel ist begrenzt auf max. +/-90°. ±90° Stromversorgungsanschlüsse Stellen Sie vor der Installation sicher, dass die Spannungszufuhr unterbrochen ist. Die Ka- mera kann entweder mit 12 VDC oder 24 VAC betrieben werden (doppelte Stromversor- gung). Primäre und sekundäre Masse sind vollständig voneinander isoliert, um mögliche Probleme durch Erdungsschleifen zu vermeiden. -
Seite 19: Betriebsanleitung
Betriebsanleitung Bildschirmmenü-Steuerung verwenden Zugriff und Steuerung des Konfigurationsmenüs können über den Joystick zur Bild- schirmmenü-Steuerung an der Kamera und einen Service Monitor erfolgen. Fünf Befehle stehen mit dem Joystick zur Verfügung. Joystick zur Bildschirmmenü-Steuerung Abdeckung öffnen Videoformat-Schalter Video Sub-out Anschluss Beschreibung der Joystick-Bedienung 1. -
Seite 20: Beschreibung Der Zoom- & Fokus-Einstellung
Beschreibung der Zoom- & Fokus-Einstellung Funktioniert nur, wenn das Bildschirmmenü inaktiv ist. 1. ▲ : Heranzoomen 2. ▼ : Herauszoomen 3. ◄ : Fokus nah 4. ► : Fokus fern Stellen Sie das Videoformat gemäß dem System ein, EX-SDI oder HD-SDI. -
Seite 21: Bildschirmmenü Starten
Bildschirmmenü starten Halten Sie die Taste '●' (Taste für Bildschirmmenü-Joystick) ca. 2 Sekunden lang gedrückt, um in das Setup-Menü zu gelangen. Es wird dringend empfohlen, zunächst die Objektivinitialisierung im Setup-Menü einzustellen. ZOOM/FOCUS > LENS INIT > Halten Sie den Joystick '☟' ca. 2 Sekunden lang gedrückt. -
Seite 22: Weitere Informationen
Weitere Informationen Das Benutzerhandbuch ist auf der eneo Webseite unter www.eneo-security.com oder auf der mitgelieferten CD verfügbar. - Seite 23 Table of content Consignes de sécurité ....................25 Matériel livré ........................25 Noms des pièces ......................26 Instructions d'installation ...................27 Réglages Panoramique/Inclinaisons ........................28 Connexions d'alimentation ............................30 Mode d'emploi ......................31 Utilisation d'une commande OSD ..........................31 Description du fonctionnement de la manette de contrôle ............... 31 Description de l'adaptation de ZOOM &...
-
