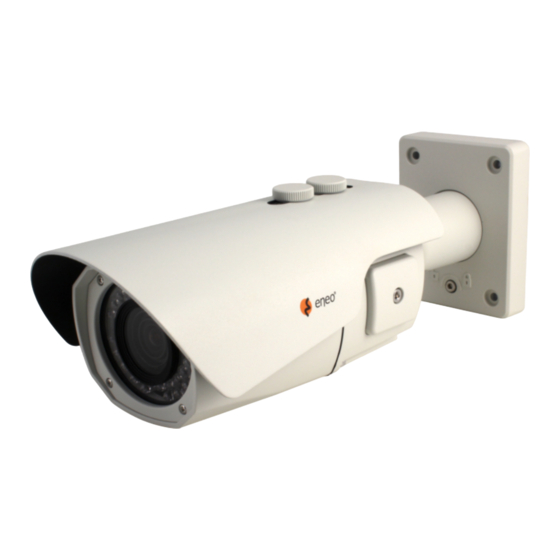

Table of content Lieferumfang .........................3 Sicherheitshinweise ......................3 Bezeichnungen von Gerätekomponenten ..............4 Installationsanweisungen ....................5 Einstellung von Schwenkung und Neigung ......................6 Zoom- und Fokuseinstellung ............................8 Stromversorgungsanschlüsse ............................8 Betriebsanleitung .......................10 Bildschirmmenü-Steuerung verwenden ....................... 10 Beschreibung der Joystick-Bedienung ..................... 10 Beschreibung der D-Zoom-Einstellung ....................11 Stellen Sie das Videoformat gemäß...
Sicherheitshinweise Bitte beachten Sie auch die beiliegenden Sicherheitshinweise und lesen Sie diese Anlei- tung vor Inbetriebnahme sorgfältig durch. Wichtige Warnhinweise sind mit einem Achtung-Symbol gekennzeichnet. Wichtige Hinweise sind mit einem Hinweis-Symbol gekennzeichnet. Lieferumfang • Kunststoffdübel: 6 x 30mm (4 St.) •...
Installationsanweisungen ACHTUNG: Die Kamerahalterung sollte an einem Bauelement wie etwa Beton, Hartholz, einem Wandständer oder Deckenbal- ken befestigt werden, welches das Gewicht der Kamera trägt. Verwenden Sie, falls erforderlich, geeignetes Befestigungsmateri- al (z.B. Dübel) anstelle des mitgelieferten Materials. 1. Halten Sie die Bohrschablone an die Installationsstelle und bohren Sie die Löcher in Decke oder Wand, falls erforderlich.
Befestigungsschraube 1: 4 x 30mm Montageschraube: 4 x 14mm Inbusschlüssel Kabeldurchgang ACHTUNG: Achten Sie besonders darauf, das Fenster vor dem Objektiv NICHT zu verkratzen. Es muss sorgfältig darauf geachtet werden, das Kabel NICHT zu beschädigen, zu knicken oder Gefahrenbereichen auszusetzen. Setzen Sie die Kamera nie direkt einer starken Lichtquelle wie der Sonne oder einem Scheinwerfer aus.
• Stellen Sie den Betrachtungswinkel der Kamera ein und ziehen Sie die Schraube am Halter fest. Anpassung des Betrachtungswinkels mit einem Halter Schraube zum Verriegeln/Entriegeln Inbusschlüssel 1. Schwenkwinkel: Der Schwenkwinkel ist auf +/- 90° begrenzt. 90° 90° 2. Neigungswinkel: Die Neigung ist bei Wand- (bzw. Decken)-Installation auf min. 0°(2°) bis max.
3. Drehwinkel (horizontale Bildausrichtung): Der Drehwinkel ist begrenzt auf max. +/-90°. ±90° Zoom- und Fokuseinstellung Verwenden Sie den mitgelieferten Inbusschlüssel. • Drehen Sie den Fokusring in Richtung "N" (Nah) oder "∞" (Fern), bis der schärfste Fokus erreicht ist. • Drehen Sie zum Erweitern des Betrachtungswinkels den Zoomring in Richtung "W" (Weitwinkel) und für eine nähere Betrachtung in Richtung "T"...
Seite 9
VIDEO (BNC) AC24V/DC12V (rotes Kabel) AC24V/GND (schwarzes Kabel) RTX+/RS485 (weißes Kabel) RTX-/RS485 (graues Kabel) Bringen Sie den Signalbelegungs-Aufkleber an einer sichtbaren Stelle als Referenz für die Anschlussverkabelung an.
Betriebsanleitung Bildschirmmenü-Steuerung verwenden Zugriff und Steuerung des Konfigurationsmenüs können über den Joystick zur Bild- schirmmenü-Steuerung an der Kamera und einen Service Monitor erfolgen. Fünf Befehle stehen mit dem Joystick zur Verfügung. Video Sub-out Anschluss Abdeckung öffnen SUB-OUT Videoformat-Schalter Joystick zur Bildschirmmenü-Steuerung Beschreibung der Joystick-Bedienung 1.
Beschreibung der D-Zoom-Einstellung Funktioniert nur, wenn das Bildschirmmenü inaktiv ist. 1. ▲ : Heranzoomen 2. ▼ : Herauszoomen Stellen Sie das Videoformat gemäß dem System ein, EX-SDI / HD-SDI. Um das Ausgabe-Videoformat der Kamera auszuwählen (EX-SDI oder HD-SDI), verwen- den Sie den Videoformat-Schalter an der Seite der Kamera. Nur ein Format kann zu einem gegebenen Zeitpunkt verwendet werden (siehe auch „Bildschirmmenü-Steuerung verwenden“).
Bildschirmmenü starten Halten Sie die Taste '●' (Taste für Bildschirmmenü-Joystick) ca. 2 Sekunden lang gedrückt, um in das Setup-Menü zu gelangen. MENU V5.xx 1. EXPOSURE 2. LENS 3. FOCUS ASSIST NORMAL 4. SCENE ENHANCE 5. 3D-NR 6. DAY/NIGHT 7. PICT ADJUST 8.
