auch
eine
zusäglihe
Kühlung
durch
die großen
Flähen
des
Aluminiumgehäuses erreicht.
5

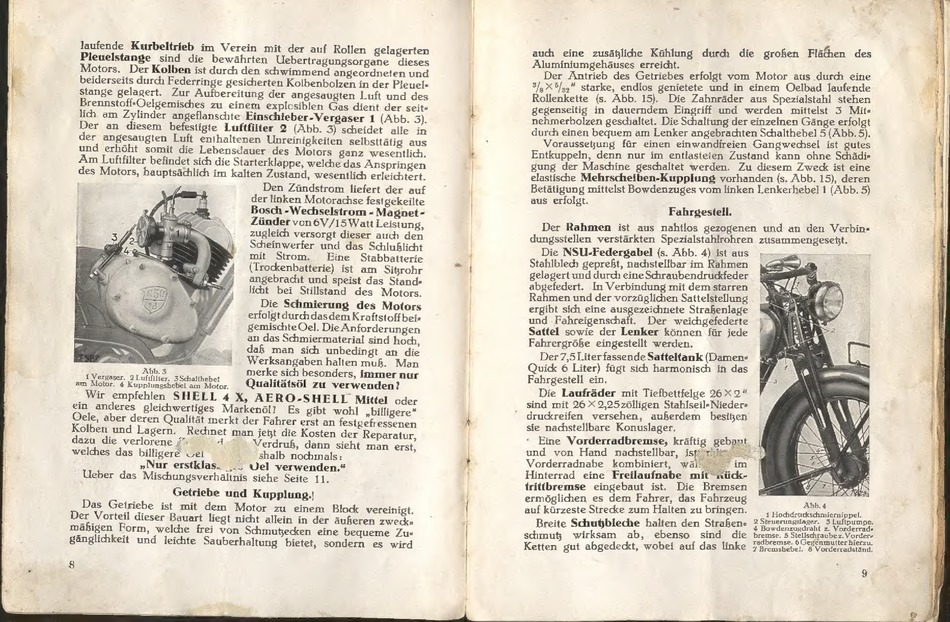

Der Antrieb des Getriebes erfolgt vom Motor aus durch eine
3% 33a" starke, endlos genietete und in einem Oelbad laufende
Rollenkette
(s. Abb. 15).
Die Zahnräder
aus Spezialstahl
stehen
gegenseitig
in dauerndem
Eingriff und werden
mittelst 3 Mit»
nehmerbolzen geschaltet. Die Schaltung der einzelnen Gänge erfolgt
durch einen bequem am Lenker angebrachten Schalthebel 5(Abb. 5).
Voraussegung
für einen einwandfreien Gangwechsel
ist gutes
Entkuppeln, denn nur im entlasteien Zustand kann ohne ‚Schädir
gung der Maschine geschaltet werden.
Zu diesem Zweck ist eine
elastische Mehrscheiben-Kupplung vorhanden (s. Abb. 15), deren
Betätigung mittelst Bowdenzuges vom linken Lenkerhebel 1 (Abb. 5)
aus erfolgt.
Fahrgestell.
Der Rahmen
ist aus nahtlos gezogenen und an den Verbin»
dungsstellen verstärkten Spezialstahlrohren zusammengesett.
Die NSU-Federgabel (s. Abb. 4) ist aus
—
Stahlblech gepreßt, nachstellbar im Rahmen
gelagert und durch eineSchraubendruckfeder
abgefedert.
In Verbindung mit dem starren
Rahmen und der vorzüglichen Sattelstellung
ergibt sich eine ausgezeichnete Straßenlage
und Fahreigenschaft.
Der weichgefederte
Sattel sowie der Lenker können
für jede
Fahrergröße eingestellt werden.
Der 7,5Literfassende Satteltank (Damen=
Quick 6 Liter) fügt sich harmonisch in das
Fahrgestell ein.
Die Laufräder mit Tiefbettfelge 26x 2*
sind mit 26 X 2,25zölligen Stahlseil-Nieder-
druckreifen
versehen,
außerdem
besitzen
sie nachstellbare Konuslager.
Eine Vorderradbremse,
kräftig geb:
und
von Hand
nachstellbar,
ist
rar
Vorderradnabe
kombiniert,
wäi.
Hinterrad
eine Freilaufnabe
mit
nück-
trittbremse
eingebaut
ist.
Die
Bremsen
ermöglichen es dem Fahrer, das Fahrzeug
ıt
A
Abb.4
auf kürzeste Strecke zum Halten zu bringen.
„UHochöruckschmiernippet
2 Steuerunslager.
fipumpe.
Breite Schu&bleche halten den Straßen» 3 jieuerunasiaser, STufipumpe.
schmut
wirksam
ab,
ebenso
sind
die bremse. 5 Stellschraubez. Vorder»
e
8
radbremse. 6 Gegen:
ierzu.
Ketten gut abgedeckt, wobei auf das linke 7'Bremshebel. $ Vorderradständ.
