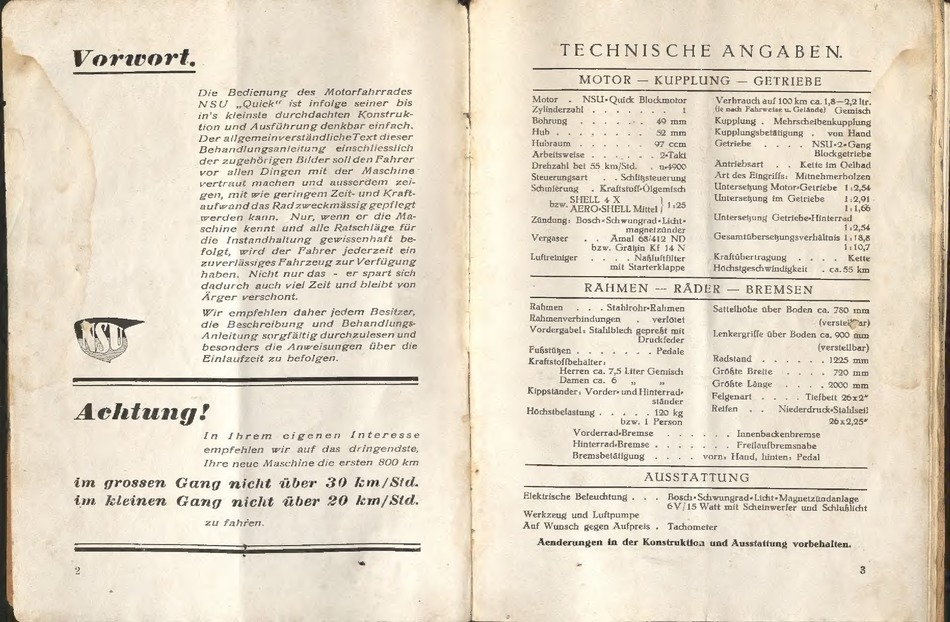

Vorwort.
Die
Bedienung
des Motorfahrrades
NSU
„Quick' ist infolge seiner bis
in's kleinste durchdachten
Konstruk-
tion und Ausführung denkbar einfach.
Der allgemeinverständlicheText dieser
Behandlungsanleitung
einschliesslich
der zugehörigen Bilder sollden Fahrer
vor allen Dingen
mit der Maschine
vertraut machen
und ausserdem
zei-
gen, mit wie geringem Zeit- und Kraft-
aufwanddas Radzweckmässig gepflegt
werden kann.
Nur, wenn er die Ma-
schine kennt und alle Ratschläge für
die Instandhaltung
gewissenhaft
be-
folgt, wird der Fahrer jederzeit ein
zuverlässiges Fahrzeug zur Verfügung
haben.
Nicht nur das - er spart sich
dadurch auch viel Zeit und bleibt von
Ärger verschont.
Wir empfehlen daher jedem Besitzer,
die Beschreibung
und Behandlungs-
Anleitung sorgfältig durchzulesen und
besonders die Anweisungen über die
Einlaufzeit zu befolgen.
Achtung?!
In
Ihrem
eigenen
Interesse
empfehlen
wir auf das dringendste,
Ihre neue Maschine die ersten 800 km
im
grossen
Gang
nicht über
30 km/Std.
im
kleinen
Gang
nicht
über
20
km)Std.
zu fahren.
TECHNISCHE
ANGABEN.
MOTOR
—
KUPPLUNG
—
GETRIEBE
Motor
.
NSU-Quick
Blockmotor
Zylinderzahl
1
ai
Bohrung
49 mm
\
Hub . .
52 mm
Hubraum
nn.
SIE:
E.
Arbeitsweise . . ._.
. . 2-Takt
Drehzahl bei 55 km/Std.
. n.4900
Steuerungsart
. Schlisteuerung
Schmierung
. Kraftstoff-Ölgemisch
SHELL 4 X
\
|
bzw. AERO-SHELL Mittel | 1:25
|
Zündung: Bosch-Schwungrad-Licht-
magnetzünder
Amal
68/412
ND
bzw. Gräßin Kf 14 N
. Naßluftfilter
mit Starterklappe
Vergaser
|
|
Luftreiniger
Verbrauch auf 100 km ca. 1,8— 2,2 Itr.
je nach Fahrweise u. Gelände)
Gemisch
Kupplung . Mehrscheibenkuppfung
Kupplungsbetätigung
von Hand
Getriebe
NSU-2-Gang
Blockgetriebe
Antriebsart
Kette im Oelbad
Art des Eingriffs: Mitnehmerbolzen
Untersegung Motor-Getriebe 1:2,54
Untersegung im Getriebe
1:2,91
1:1,66
Untersegung Getriebe-Hinterrad
1:2,54
Gesamtübersegungsverhaltnis
1:18,8
1:10,7
Kraftübertragung
. . . .
Kette
Hochstgeschwindigkeit
. ca.55 km
Rahmen
. Stahlrohr-Rahmen
Rahmenverbindungen
verlötet
Vordergabel: Stahlblech gepreßt mit
Druckfeder
Fußstüßen .
®
. Pedale
Kraftstoffbehälter:
Herren ca. 7,5 Liter Gemisch
Damen ca.
6
„
„
Kippständer: Vorder-
und Hinterrad»
ständer
Höchstbelastung .
..120 kg
bzw. 1 Person
Vorderrad-Bremse
Hinterrad-Bremse
.
Bremsbetätigung
Sattelhöhe über Boden ca. 780 mm
(versteliYar)
Lenkergriffe über Boden ca. 900 mm
(verstellbar)
Radstand
. 1225 mm
Größte Breite
720 mm
Größte Länge
. 2000 mm
Felgenart
. Tiefbeit 26x2*
Reifen
.
.
Niederdruck»Stahlseil
26x2,25*
. Innenbackenbremse
Freilaufbremsnabe
vorn: Hand, hinten: Pedal
AUSSTATTUNG
Elektrische Beleuchtung .
Werkzeug und Luftpumpe
Bosch-Schwungrad-Licht-Magnetzündanlage
6V/15 Watt mit Scheinwerfer und Schlußlicht
Auf Wunsch gegen Aufpreis . Tachometer
r
Aenderungen in der Konstruktion und Ausstattung vorbehalten.
