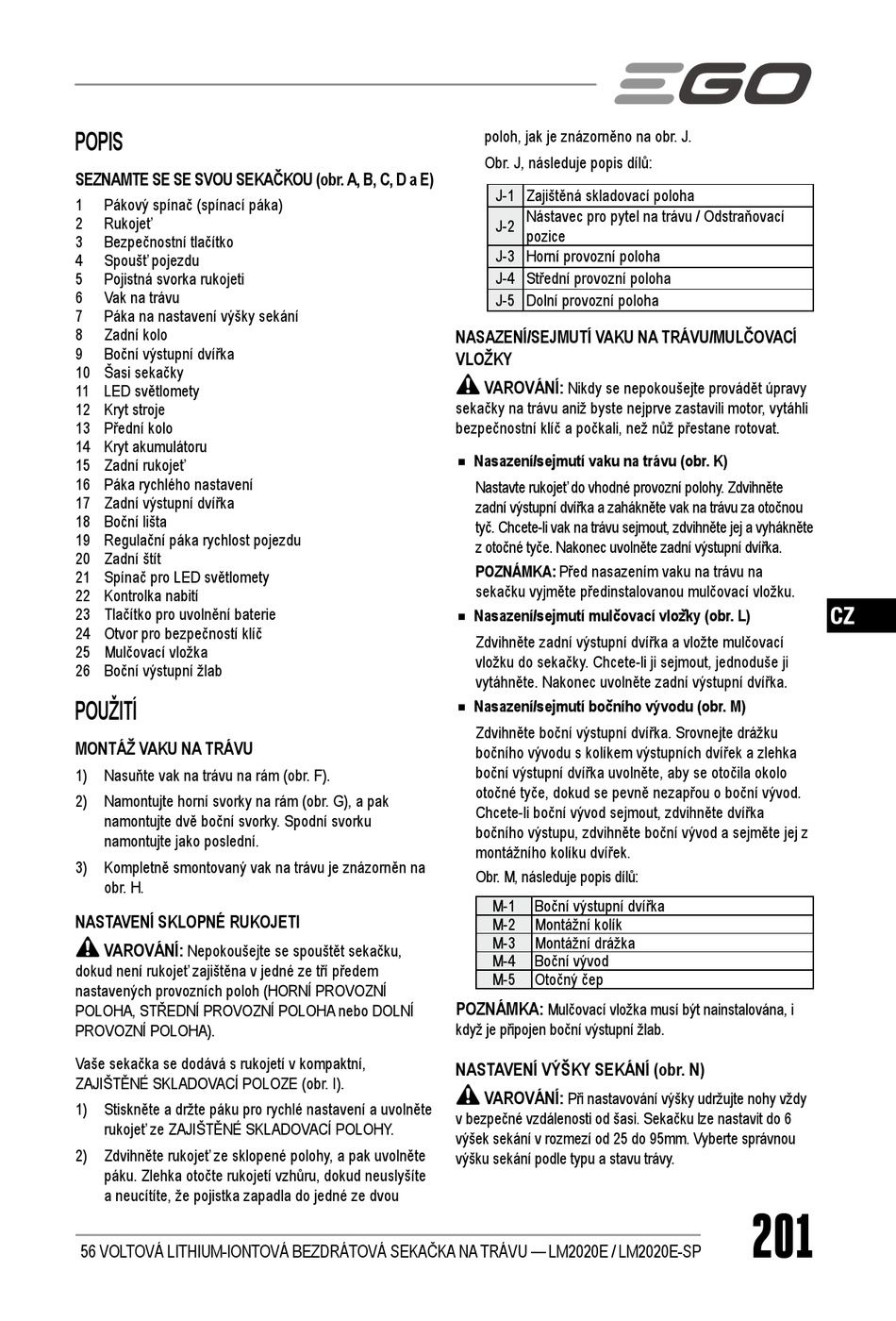

POPIS
SEZNAMTE SE SE SVOU SEKAČKOU (obr. A, B, C, D a E)
1
Pákový spínač (spínací páka)
2
Rukojeť
3
Bezpečnostní tlačítko
4
Spoušť pojezdu
5
Pojistná svorka rukojeti
6
Vak na trávu
7
Páka na nastavení výšky sekání
8
Zadní kolo
9
Boční výstupní dvířka
10 Šasi sekačky
11 LED světlomety
12 Kryt stroje
13 Přední kolo
14 Kryt akumulátoru
15 Zadní rukojeť
16 Páka rychlého nastavení
17 Zadní výstupní dvířka
18 Boční lišta
19 Regulační páka rychlost pojezdu
20 Zadní štít
21 Spínač pro LED světlomety
22 Kontrolka nabití
23 Tlačítko pro uvolnění baterie
24 Otvor pro bezpečností klíč
25 Mulčovací vložka
26 Boční výstupní žlab
POUŽITÍ
MONTÁŽ VAKU NA TRÁVU
1) Nasuňte vak na trávu na rám (obr. F).
2) Namontujte horní svorky na rám (obr. G), a pak
namontujte dvě boční svorky. Spodní svorku
namontujte jako poslední.
3) Kompletně smontovaný vak na trávu je znázorněn na
obr. H.
NASTAVENÍ SKLOPNÉ RUKOJETI
VAROVÁNÍ:
Nepokoušejte se spouštět sekačku,
dokud není rukojeť zajištěna v jedné ze tří předem
nastavených provozních poloh (HORNÍ PROVOZNÍ
POLOHA, STŘEDNÍ PROVOZNÍ POLOHA nebo DOLNÍ
PROVOZNÍ POLOHA).
Vaše sekačka se dodává s rukojetí v kompaktní,
ZAJIŠTĚNÉ SKLADOVACÍ POLOZE (obr. I).
1) Stiskněte a držte páku pro rychlé nastavení a uvolněte
rukojeť ze ZAJIŠTĚNÉ SKLADOVACÍ POLOHY.
2) Zdvihněte rukojeť ze sklopené polohy, a pak uvolněte
páku. Zlehka otočte rukojetí vzhůru, dokud neuslyšíte
a neucítíte, že pojistka zapadla do jedné ze dvou
56 VOLTOVÁ LITHIUM-IONTOVÁ BEZDRÁTOVÁ SEKAČKA NA TRÁVU — LM2020E / LM2020E-SP
poloh, jak je znázorněno na obr. J.
Obr. J, následuje popis dílů:
J-1 Zajištěná skladovací poloha
Nástavec pro pytel na trávu / Odstraňovací
J-2
pozice
J-3 Horní provozní poloha
J-4 Střední provozní poloha
J-5 Dolní provozní poloha
NASAZENÍ/SEJMUTÍ VAKU NA TRÁVU/MULČOVACÍ
VLOŽKY
VAROVÁNÍ:
Nikdy se nepokoušejte provádět úpravy
sekačky na trávu aniž byste nejprve zastavili motor, vytáhli
bezpečnostní klíč a počkali, než nůž přestane rotovat.
◾
Nasazení/sejmutí vaku na trávu (obr. K)
Nastavte rukojeť do vhodné provozní polohy. Zdvihněte
zadní výstupní dvířka a zahákněte vak na trávu za otočnou
tyč. Chcete-li vak na trávu sejmout, zdvihněte jej a vyhákněte
z otočné tyče. Nakonec uvolněte zadní výstupní dvířka.
POZNÁMKA: Před nasazením vaku na trávu na
sekačku vyjměte předinstalovanou mulčovací vložku.
◾
Nasazení/sejmutí mulčovací vložky (obr. L)
Zdvihněte zadní výstupní dvířka a vložte mulčovací
vložku do sekačky. Chcete-li ji sejmout, jednoduše ji
vytáhněte. Nakonec uvolněte zadní výstupní dvířka.
◾
Nasazení/sejmutí bočního vývodu (obr. M)
Zdvihněte boční výstupní dvířka. Srovnejte drážku
bočního vývodu s kolíkem výstupních dvířek a zlehka
boční výstupní dvířka uvolněte, aby se otočila okolo
otočné tyče, dokud se pevně nezapřou o boční vývod.
Chcete-li boční vývod sejmout, zdvihněte dvířka
bočního výstupu, zdvihněte boční vývod a sejměte jej z
montážního kolíku dvířek.
Obr. M, následuje popis dílů:
M-1
Boční výstupní dvířka
M-2
Montážní kolík
M-3
Montážní drážka
M-4
Boční vývod
M-5
Otočný čep
POZNÁMKA:
Mulčovací vložka musí být nainstalována, i
když je připojen boční výstupní žlab.
NASTAVENÍ VÝŠKY SEKÁNÍ (obr. N)
VAROVÁNÍ:
Při nastavování výšky udržujte nohy vždy
v bezpečné vzdálenosti od šasi. Sekačku lze nastavit do 6
výšek sekání v rozmezí od 25 do 95mm. Vyberte správnou
výšku sekání podle typu a stavu trávy.
CZ
201
