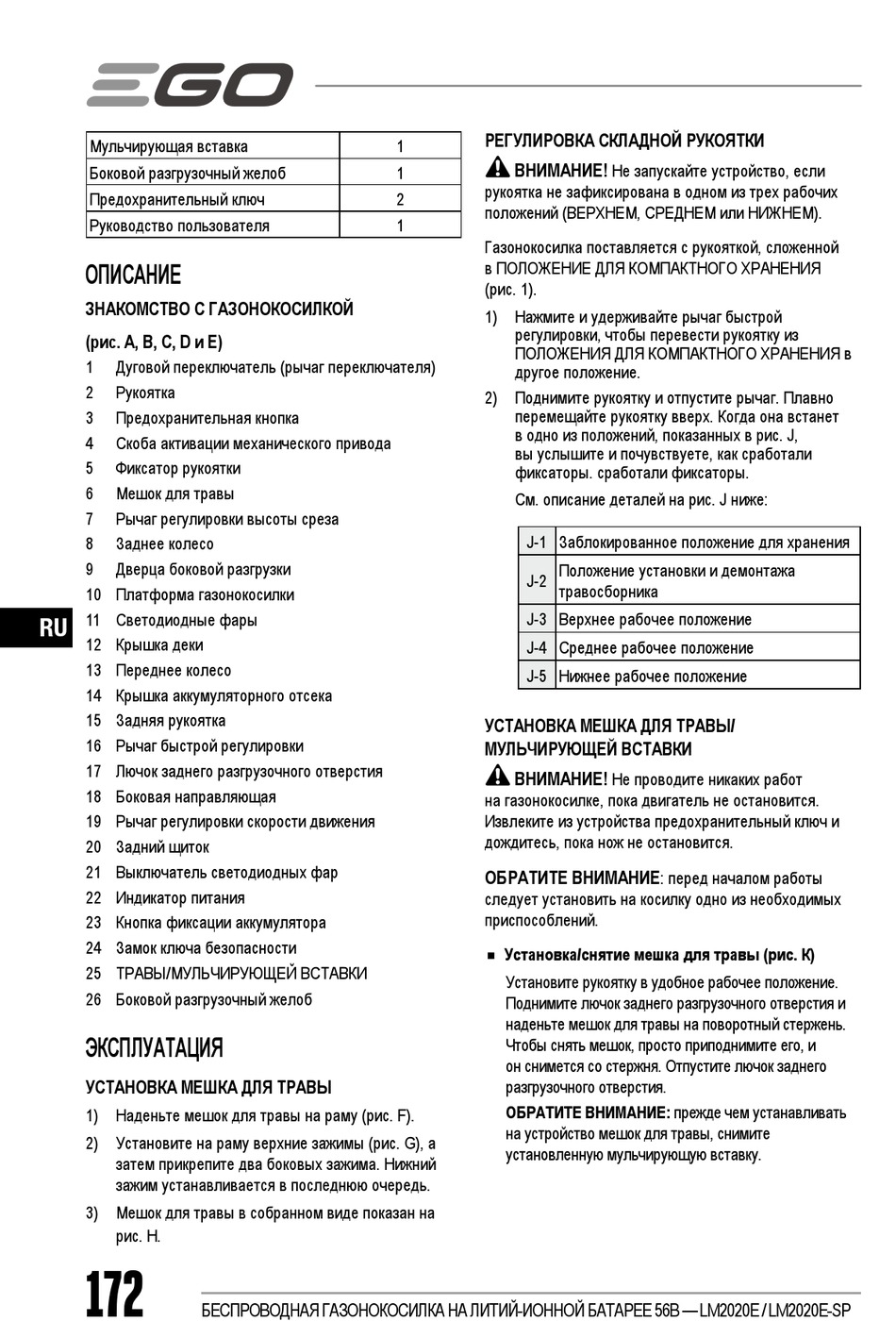

Мульчирующая вставка
Боковой разгрузочный желоб
Предохранительный ключ
Руководство пользователя
ОПИСАНИЕ
ЗНАКОМСТВО С ГАЗОНОКОСИЛКОЙ
(рис. A, B, C, D и Е)
1
Дуговой переключатель (рычаг переключателя)
2
Рукоятка
3
Предохранительная кнопка
4
Скоба активации механического привода
5
Фиксатор рукоятки
6
Мешок для травы
7
Рычаг регулировки высоты среза
8
Заднее колесо
9
Дверца боковой разгрузки
10 Платформа газонокосилки
11 Светодиодные фары
RU
12 Крышка деки
13 Переднее колесо
14 Крышка аккумуляторного отсека
15 Задняя рукоятка
16 Рычаг быстрой регулировки
17 Лючок заднего разгрузочного отверстия
18 Боковая направляющая
19 Рычаг регулировки скорости движения
20 Задний щиток
21 Выключатель светодиодных фар
22 Индикатор питания
23 Кнопка фиксации аккумулятора
24 Замок ключа безопасности
25 ТРАВЫ/МУЛЬЧИРУЮЩЕЙ ВСТАВКИ
26 Боковой разгрузочный желоб
ЭКСПЛУАТАЦИЯ
УСТАНОВКА МЕШКА ДЛЯ ТРАВЫ
1) Наденьте мешок для травы на раму (рис. F).
2) Установите на раму верхние зажимы (рис. G), а
затем прикрепите два боковых зажима. Нижний
зажим устанавливается в последнюю очередь.
3) Мешок для травы в собранном виде показан на
рис. H.
172
БЕСПРОВОДНАЯ ГАЗОНОКОСИЛКА НА ЛИТИЙ-ИОННОЙ БАТАРЕЕ 56В — LM2020E / LM2020E-SP
РЕГУЛИРОВКА СКЛАДНОЙ РУКОЯТКИ
1
ВНИМАНИЕ!
1
рукоятка не зафиксирована в одном из трех рабочих
2
положений (ВЕРХНЕМ, СРЕДНЕМ или НИЖНЕМ).
1
Газонокосилка поставляется с рукояткой, сложенной
в ПОЛОЖЕНИЕ ДЛЯ КОМПАКТНОГО ХРАНЕНИЯ
(рис. 1).
1) Нажмите и удерживайте рычаг быстрой
регулировки, чтобы перевести рукоятку из
ПОЛОЖЕНИЯ ДЛЯ КОМПАКТНОГО ХРАНЕНИЯ в
другое положение.
2) Поднимите рукоятку и отпустите рычаг. Плавно
перемещайте рукоятку вверх. Когда она встанет
в одно из положений, показанных в рис. J,
вы услышите и почувствуете, как сработали
фиксаторы. сработали фиксаторы.
См. описание деталей на рис. J ниже:
J-1 Заблокированное положение для хранения
Положение установки и демонтажа
J-2
травосборника
J-3 Верхнее рабочее положение
J-4 Среднее рабочее положение
J-5 Нижнее рабочее положение
УСТАНОВКА МЕШКА ДЛЯ ТРАВЫ/
МУЛЬЧИРУЮЩЕЙ ВСТАВКИ
ВНИМАНИЕ!
на газонокосилке, пока двигатель не остановится.
Извлеките из устройства предохранительный ключ и
дождитесь, пока нож не остановится.
ОБРАТИТЕ ВНИМАНИЕ
следует установить на косилку одно из необходимых
приспособлений.
◾
Установка/снятие мешка для травы (рис. К)
Установите рукоятку в удобное рабочее положение.
Поднимите лючок заднего разгрузочного отверстия и
наденьте мешок для травы на поворотный стержень.
Чтобы снять мешок, просто приподнимите его, и
он снимется со стержня. Отпустите лючок заднего
разгрузочного отверстия.
ОБРАТИТЕ ВНИМАНИЕ: прежде чем устанавливать
на устройство мешок для травы, снимите
установленную мульчирующую вставку.
Не запускайте устройство, если
Не проводите никаких работ
: перед началом работы
