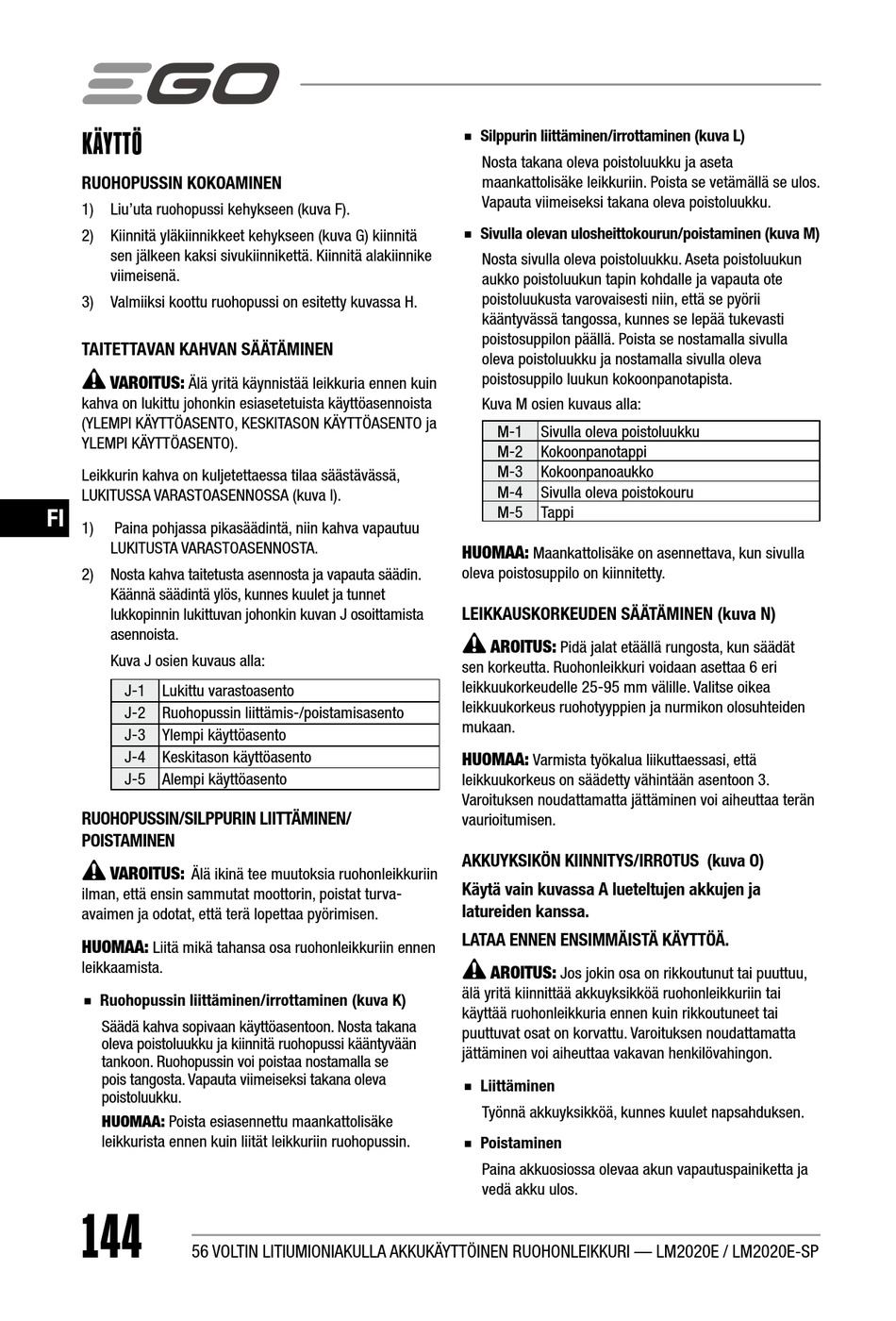

KÄYTTÖ
RUOHOPUSSIN KOKOAMINEN
1) Liu'uta ruohopussi kehykseen (kuva F).
2) Kiinnitä yläkiinnikkeet kehykseen (kuva G) kiinnitä
sen jälkeen kaksi sivukiinnikettä. Kiinnitä alakiinnike
viimeisenä.
3) Valmiiksi koottu ruohopussi on esitetty kuvassa H.
TAITETTAVAN KAHVAN SÄÄTÄMINEN
VAROITUS:
Älä yritä käynnistää leikkuria ennen kuin
kahva on lukittu johonkin esiasetetuista käyttöasennoista
(YLEMPI KÄYTTÖASENTO, KESKITASON KÄYTTÖASENTO ja
YLEMPI KÄYTTÖASENTO).
Leikkurin kahva on kuljetettaessa tilaa säästävässä,
LUKITUSSA VARASTOASENNOSSA (kuva I).
FI
1)
Paina pohjassa pikasäädintä, niin kahva vapautuu
LUKITUSTA VARASTOASENNOSTA.
2) Nosta kahva taitetusta asennosta ja vapauta säädin.
Käännä säädintä ylös, kunnes kuulet ja tunnet
lukkopinnin lukittuvan johonkin kuvan J osoittamista
asennoista.
Kuva J osien kuvaus alla:
J-1 Lukittu varastoasento
J-2 Ruohopussin liittämis-/poistamisasento
J-3 Ylempi käyttöasento
J-4 Keskitason käyttöasento
J-5 Alempi käyttöasento
RUOHOPUSSIN/SILPPURIN LIITTÄMINEN/
POISTAMINEN
VAROITUS:
Älä ikinä tee muutoksia ruohonleikkuriin
ilman, että ensin sammutat moottorin, poistat turva-
avaimen ja odotat, että terä lopettaa pyörimisen.
HUOMAA:
Liitä mikä tahansa osa ruohonleikkuriin ennen
leikkaamista.
◾
Ruohopussin liittäminen/irrottaminen (kuva K)
Säädä kahva sopivaan käyttöasentoon. Nosta takana
oleva poistoluukku ja kiinnitä ruohopussi kääntyvään
tankoon. Ruohopussin voi poistaa nostamalla se
pois tangosta. Vapauta viimeiseksi takana oleva
poistoluukku.
HUOMAA: Poista esiasennettu maankattolisäke
leikkurista ennen kuin liität leikkuriin ruohopussin.
144
56 VOLTIN LITIUMIONIAKULLA AKKUKÄYTTÖINEN RUOHONLEIKKURI — LM2020E / LM2020E-SP
◾
Silppurin liittäminen/irrottaminen (kuva L)
Nosta takana oleva poistoluukku ja aseta
maankattolisäke leikkuriin. Poista se vetämällä se ulos.
Vapauta viimeiseksi takana oleva poistoluukku.
◾
Sivulla olevan ulosheittokourun/poistaminen (kuva M)
Nosta sivulla oleva poistoluukku. Aseta poistoluukun
aukko poistoluukun tapin kohdalle ja vapauta ote
poistoluukusta varovaisesti niin, että se pyörii
kääntyvässä tangossa, kunnes se lepää tukevasti
poistosuppilon päällä. Poista se nostamalla sivulla
oleva poistoluukku ja nostamalla sivulla oleva
poistosuppilo luukun kokoonpanotapista.
Kuva M osien kuvaus alla:
M-1
Sivulla oleva poistoluukku
M-2
Kokoonpanotappi
M-3
Kokoonpanoaukko
M-4
Sivulla oleva poistokouru
M-5
Tappi
HUOMAA:
Maankattolisäke on asennettava, kun sivulla
oleva poistosuppilo on kiinnitetty.
LEIKKAUSKORKEUDEN SÄÄTÄMINEN (kuva N)
AROITUS:
Pidä jalat etäällä rungosta, kun säädät
sen korkeutta. Ruohonleikkuri voidaan asettaa 6 eri
leikkuukorkeudelle 25-95 mm välille. Valitse oikea
leikkuukorkeus ruohotyyppien ja nurmikon olosuhteiden
mukaan.
HUOMAA:
Varmista työkalua liikuttaessasi, että
leikkuukorkeus on säädetty vähintään asentoon 3.
Varoituksen noudattamatta jättäminen voi aiheuttaa terän
vaurioitumisen.
AKKUYKSIKÖN KIINNITYS/IRROTUS (kuva O)
Käytä vain kuvassa A lueteltujen akkujen ja
latureiden kanssa.
LATAA ENNEN ENSIMMÄISTÄ KÄYTTÖÄ.
AROITUS:
Jos jokin osa on rikkoutunut tai puuttuu,
älä yritä kiinnittää akkuyksikköä ruohonleikkuriin tai
käyttää ruohonleikkuria ennen kuin rikkoutuneet tai
puuttuvat osat on korvattu. Varoituksen noudattamatta
jättäminen voi aiheuttaa vakavan henkilövahingon.
◾
Liittäminen
Työnnä akkuyksikköä, kunnes kuulet napsahduksen.
◾
Poistaminen
Paina akkuosiossa olevaa akun vapautuspainiketta ja
vedä akku ulos.
