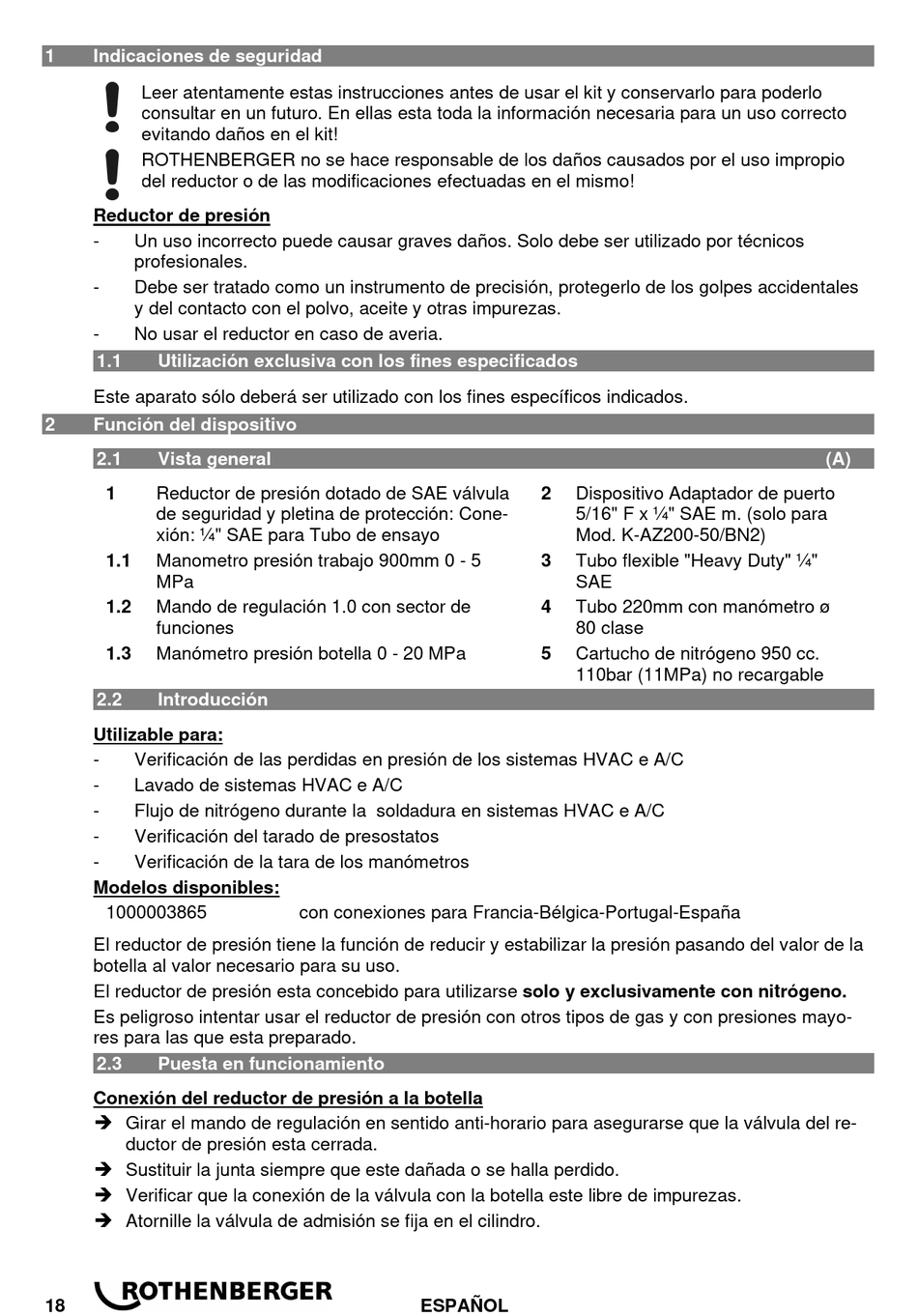

1

Indicaciones de seguridad

Leer atentamente estas instrucciones antes de usar el kit y conservarlo para poderlo
consultar en un futuro. En ellas esta toda la información necesaria para un uso correcto
evitando daños en el kit!
ROTHENBERGER no se hace responsable de los daños causados por el uso impropio
del reductor o de las modificaciones efectuadas en el mismo!
Reductor de presión
- Un uso incorrecto puede causar graves daños. Solo debe ser utilizado por técnicos
profesionales.
- Debe ser tratado como un instrumento de precisión, protegerlo de los golpes accidentales
y del contacto con el polvo, aceite y otras impurezas.
- No usar el reductor en caso de averia.
1.1 Utilización exclusiva con los fines especificados
Este aparato sólo deberá ser utilizado con los fines específicos indicados.
2 Función del dispositivo
2.1 Vista general
Reductor de presión dotado de SAE válvula
1
de seguridad y pletina de protección: Cone-
xión: ¼" SAE para Tubo de ensayo
1.1 Manometro presión trabajo 900mm 0 - 5
MPa
1.2 Mando de regulación 1.0 con sector de
funciones
1.3 Manómetro presión botella 0 - 20 MPa
2.2 Introducción
Utilizable para:
- Verificación de las perdidas en presión de los sistemas HVAC e A/C
- Lavado de sistemas HVAC e A/C
- Flujo de nitrógeno durante la soldadura en sistemas HVAC e A/C
- Verificación del tarado de presostatos
- Verificación de la tara de los manómetros
Modelos disponibles:
1000003865
El reductor de presión tiene la función de reducir y estabilizar la presión pasando del valor de la
botella al valor necesario para su uso.
El reductor de presión esta concebido para utilizarse solo y exclusivamente con nitrógeno.
Es peligroso intentar usar el reductor de presión con otros tipos de gas y con presiones mayo-
res para las que esta preparado.
2.3

Puesta en funcionamiento

Conexión del reductor de presión a la botella
 Girar el mando de regulación en sentido anti-horario para asegurarse que la válvula del re-
ductor de presión esta cerrada.
 Sustituir la junta siempre que este dañada o se halla perdido.
 Verificar que la conexión de la válvula con la botella este libre de impurezas.
 Atornille la válvula de admisión se fija en el cilindro.
18
con conexiones para Francia-Bélgica-Portugal-España
ESPAÑOL
Dispositivo Adaptador de puerto
2
5/16" F x ¼" SAE m. (solo para
Mod. K-AZ200-50/BN2)
3 Tubo flexible "Heavy Duty" ¼"
SAE
4 Tubo 220mm con manómetro ø
80 clase
5 Cartucho de nitrógeno 950 cc.
110bar (11MPa) no recargable
(A)
