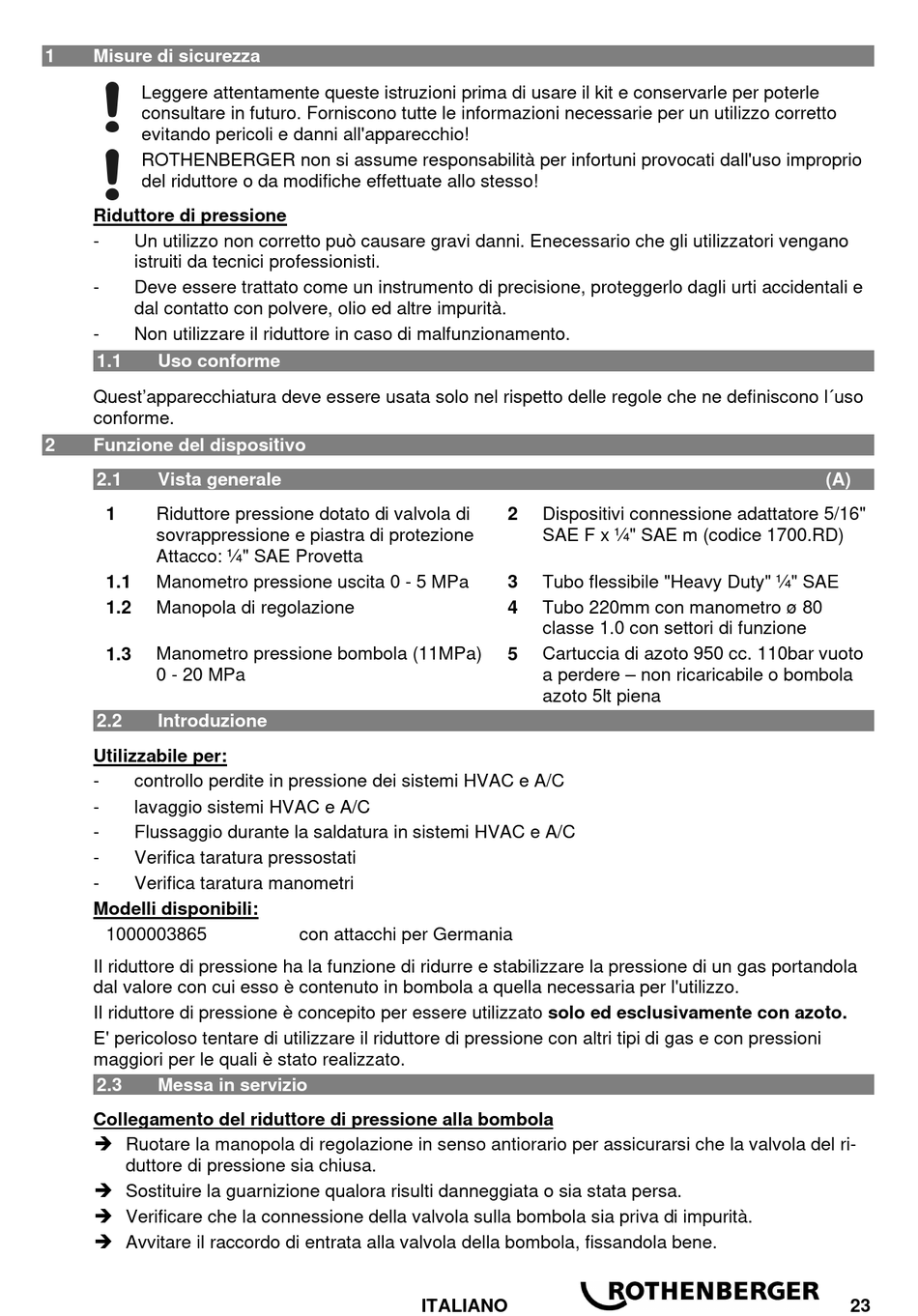

1

Misure di sicurezza

Leggere attentamente queste istruzioni prima di usare il kit e conservarle per poterle
consultare in futuro. Forniscono tutte le informazioni necessarie per un utilizzo corretto
evitando pericoli e danni all'apparecchio!
ROTHENBERGER non si assume responsabilità per infortuni provocati dall'uso improprio
del riduttore o da modifiche effettuate allo stesso!
Riduttore di pressione
- Un utilizzo non corretto può causare gravi danni. Enecessario che gli utilizzatori vengano
istruiti da tecnici professionisti.
- Deve essere trattato come un instrumento di precisione, proteggerlo dagli urti accidentali e
dal contatto con polvere, olio ed altre impurità.
- Non utilizzare il riduttore in caso di malfunzionamento.
1.1

Uso conforme

Quest'apparecchiatura deve essere usata solo nel rispetto delle regole che ne definiscono l´uso
conforme.
2

Funzione del dispositivo

2.1 Vista generale
1 Riduttore pressione dotato di valvola di
sovrappressione e piastra di protezione
Attacco: ¼" SAE Provetta
1.1 Manometro pressione uscita 0 - 5 MPa
1.2 Manopola di regolazione
1.3 Manometro pressione bombola (11MPa)
0 - 20 MPa
2.2

Introduzione

Utilizzabile per:
- controllo perdite in pressione dei sistemi HVAC e A/C
- lavaggio sistemi HVAC e A/C
- Flussaggio durante la saldatura in sistemi HVAC e A/C
- Verifica taratura pressostati
- Verifica taratura manometri
Modelli disponibili:
1000003865
Il riduttore di pressione ha la funzione di ridurre e stabilizzare la pressione di un gas portandola
dal valore con cui esso è contenuto in bombola a quella necessaria per l'utilizzo.
Il riduttore di pressione è concepito per essere utilizzato solo ed esclusivamente con azoto.
E' pericoloso tentare di utilizzare il riduttore di pressione con altri tipi di gas e con pressioni
maggiori per le quali è stato realizzato.
2.3

Messa in servizio

Collegamento del riduttore di pressione alla bombola
 Ruotare la manopola di regolazione in senso antiorario per assicurarsi che la valvola del ri-
duttore di pressione sia chiusa.
 Sostituire la guarnizione qualora risulti danneggiata o sia stata persa.
 Verificare che la connessione della valvola sulla bombola sia priva di impurità.
 Avvitare il raccordo di entrata alla valvola della bombola, fissandola bene.
con attacchi per Germania
ITALIANO
2 Dispositivi connessione adattatore 5/16"
SAE F x ¼" SAE m (codice 1700.RD)
3 Tubo flessibile "Heavy Duty" ¼" SAE
4 Tubo 220mm con manometro ø 80
classe 1.0 con settori di funzione
5 Cartuccia di azoto 950 cc. 110bar vuoto
a perdere – non ricaricabile o bombola
azoto 5lt piena
(A)
23
