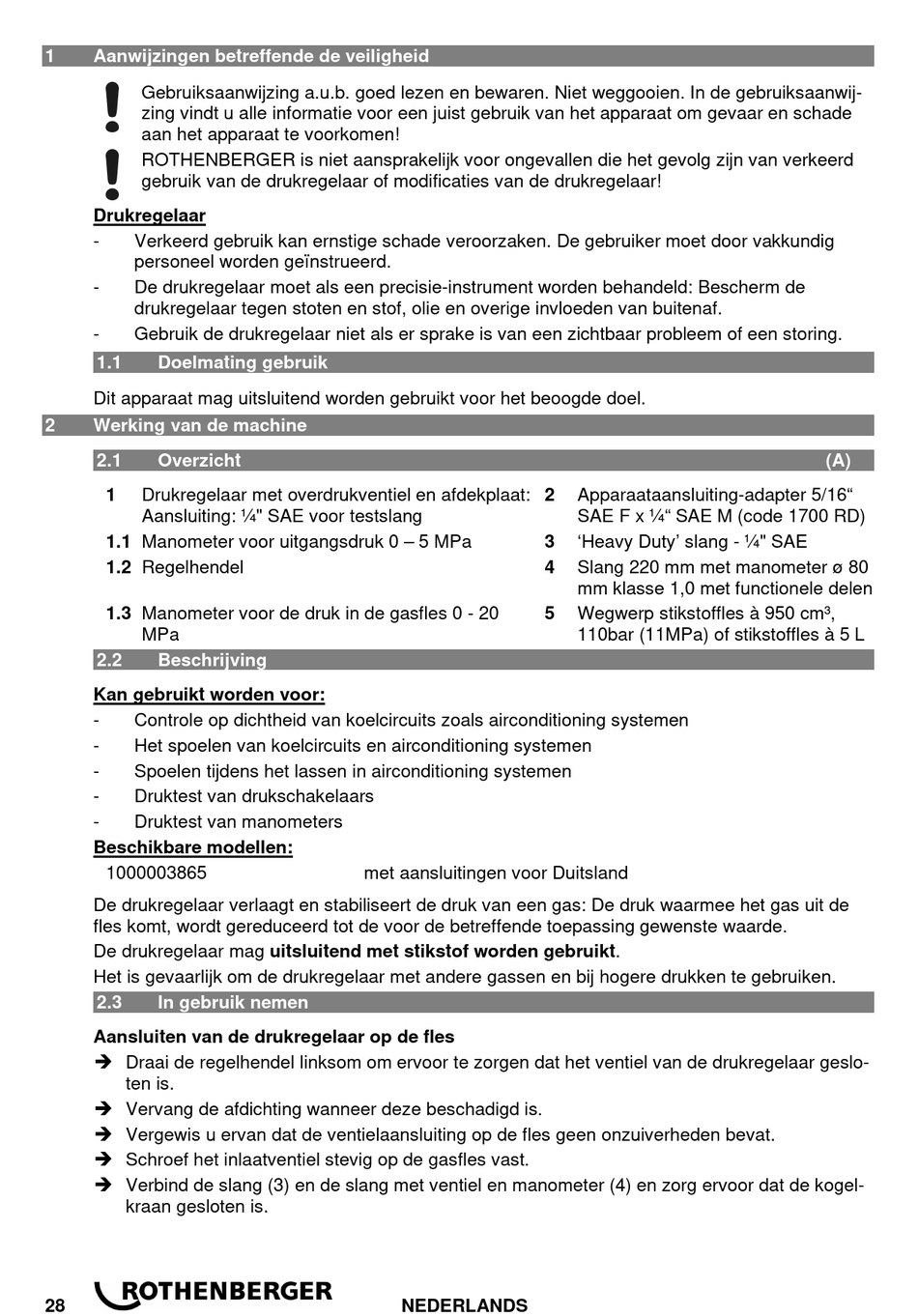

Aanwijzingen betreffende de veiligheid

Gebruiksaanwijzing a.u.b. goed lezen en bewaren. Niet weggooien. In de gebruiksaanwij-
zing vindt u alle informatie voor een juist gebruik van het apparaat om gevaar en schade
aan het apparaat te voorkomen!
ROTHENBERGER is niet aansprakelijk voor ongevallen die het gevolg zijn van verkeerd
gebruik van de drukregelaar of modificaties van de drukregelaar!
Drukregelaar
- Verkeerd gebruik kan ernstige schade veroorzaken. De gebruiker moet door vakkundig
personeel worden geïnstrueerd.
- De drukregelaar moet als een precisie-instrument worden behandeld: Bescherm de
drukregelaar tegen stoten en stof, olie en overige invloeden van buitenaf.
- Gebruik de drukregelaar niet als er sprake is van een zichtbaar probleem of een storing.
1.1

Doelmating gebruik

Dit apparaat mag uitsluitend worden gebruikt voor het beoogde doel.
2

Werking van de machine

2.1 Overzicht
Drukregelaar met overdrukventiel en afdekplaat:
1
Aansluiting: ¼" SAE voor testslang
1.1 Manometer voor uitgangsdruk 0 – 5 MPa
1.2 Regelhendel
1.3 Manometer voor de druk in de gasfles 0 - 20
MPa
2.2

Beschrijving

Kan gebruikt worden voor:
- Controle op dichtheid van koelcircuits zoals airconditioning systemen
- Het spoelen van koelcircuits en airconditioning systemen
- Spoelen tijdens het lassen in airconditioning systemen
- Druktest van drukschakelaars
- Druktest van manometers
Beschikbare modellen:
1000003865
De drukregelaar verlaagt en stabiliseert de druk van een gas: De druk waarmee het gas uit de
fles komt, wordt gereduceerd tot de voor de betreffende toepassing gewenste waarde.
De drukregelaar mag uitsluitend met stikstof worden gebruikt.
Het is gevaarlijk om de drukregelaar met andere gassen en bij hogere drukken te gebruiken.
2.3

In gebruik nemen

Aansluiten van de drukregelaar op de fles
 Draai de regelhendel linksom om ervoor te zorgen dat het ventiel van de drukregelaar geslo-
ten is.
 Vervang de afdichting wanneer deze beschadigd is.
 Vergewis u ervan dat de ventielaansluiting op de fles geen onzuiverheden bevat.
 Schroef het inlaatventiel stevig op de gasfles vast.
 Verbind de slang (3) en de slang met ventiel en manometer (4) en zorg ervoor dat de kogel-
kraan gesloten is.
28
met aansluitingen voor Duitsland
NEDERLANDS
Apparaataansluiting-adapter 5/16"
2
SAE F x ¼" SAE M (code 1700 RD)
'Heavy Duty' slang - ¼" SAE
3
Slang 220 mm met manometer ø 80
4
mm klasse 1,0 met functionele delen
Wegwerp stikstoffles à 950 cm³,
5
110bar (11MPa) of stikstoffles à 5 L
