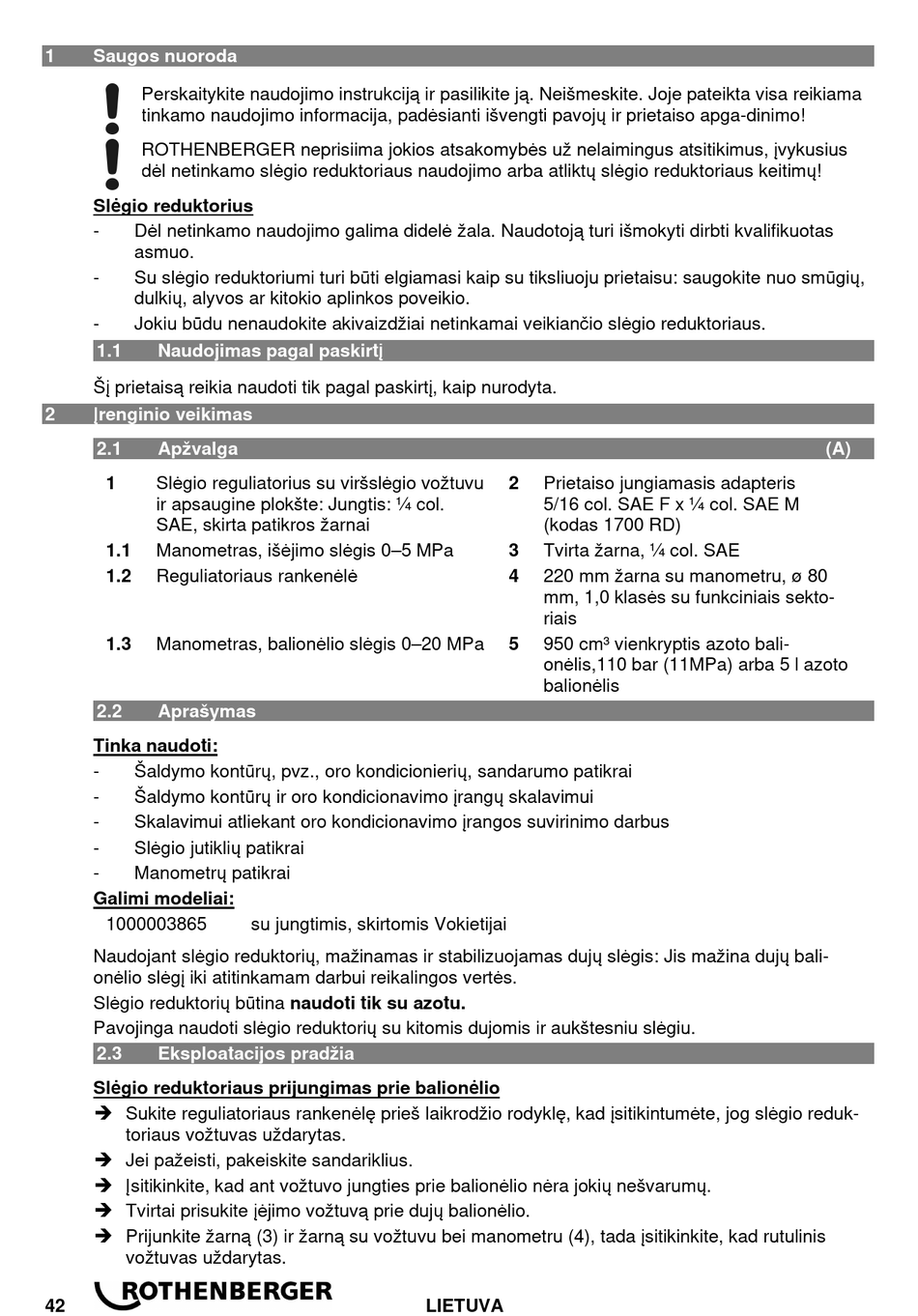

1

Saugos nuoroda

Perskaitykite naudojimo instrukciją ir pasilikite ją. Neišmeskite. Joje pateikta visa reikiama
tinkamo naudojimo informacija, padėsianti išvengti pavojų ir prietaiso apga-dinimo!
ROTHENBERGER neprisiima jokios atsakomybės už nelaimingus atsitikimus, įvykusius
dėl netinkamo slėgio reduktoriaus naudojimo arba atliktų slėgio reduktoriaus keitimų!
Slėgio reduktorius
- Dėl netinkamo naudojimo galima didelė žala. Naudotoją turi išmokyti dirbti kvalifikuotas
asmuo.
- Su slėgio reduktoriumi turi būti elgiamasi kaip su tiksliuoju prietaisu: saugokite nuo smūgių,
dulkių, alyvos ar kitokio aplinkos poveikio.
- Jokiu būdu nenaudokite akivaizdžiai netinkamai veikiančio slėgio reduktoriaus.
1.1 Naudojimas pagal paskirtį
Šį prietaisą reikia naudoti tik pagal paskirtį, kaip nurodyta.
2 Įrenginio veikimas
2.1 Apžvalga
1 Slėgio reguliatorius su viršslėgio vožtuvu
ir apsaugine plokšte: Jungtis: ¼ col.
SAE, skirta patikros žarnai
1.1 Manometras, išėjimo slėgis 0–5 MPa
1.2
Reguliatoriaus rankenėlė
1.3
Manometras, balionėlio slėgis 0–20 MPa
2.2 Aprašymas
Tinka naudoti:
- Šaldymo kontūrų, pvz., oro kondicionierių, sandarumo patikrai
- Šaldymo kontūrų ir oro kondicionavimo įrangų skalavimui
- Skalavimui atliekant oro kondicionavimo įrangos suvirinimo darbus
- Slėgio jutiklių patikrai
- Manometrų patikrai
Galimi modeliai:
1000003865
Naudojant slėgio reduktorių, mažinamas ir stabilizuojamas dujų slėgis: Jis mažina dujų bali-
onėlio slėgį iki atitinkamam darbui reikalingos vertės.
Slėgio reduktorių būtina naudoti tik su azotu.
Pavojinga naudoti slėgio reduktorių su kitomis dujomis ir aukštesniu slėgiu.
2.3 Eksploatacijos pradžia
Slėgio reduktoriaus prijungimas prie balionėlio
 Sukite reguliatoriaus rankenėlę prieš laikrodžio rodyklę, kad įsitikintumėte, jog slėgio reduk-
toriaus vožtuvas uždarytas.
 Jei pažeisti, pakeiskite sandariklius.
 Įsitikinkite, kad ant vožtuvo jungties prie balionėlio nėra jokių nešvarumų.
 Tvirtai prisukite įėjimo vožtuvą prie dujų balionėlio.
 Prijunkite žarną (3) ir žarną su vožtuvu bei manometru (4), tada įsitikinkite, kad rutulinis
vožtuvas uždarytas.
42
su jungtimis, skirtomis Vokietijai
2 Prietaiso jungiamasis adapteris
5/16 col. SAE F x ¼ col. SAE M
(kodas 1700 RD)
3 Tvirta žarna, ¼ col. SAE
4
220 mm žarna su manometru, ø 80
mm, 1,0 klasės su funkciniais sekto-
riais
5
950 cm³ vienkryptis azoto bali-
onėlis,110 bar (11MPa) arba 5 l azoto
balionėlis
LIETUVA
(A)
