15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0
EW x
Eingangssignal Kanal 15
15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0
EW x+2
Wertstatus zum Kanal 15
Bedeutung Wertstatus:

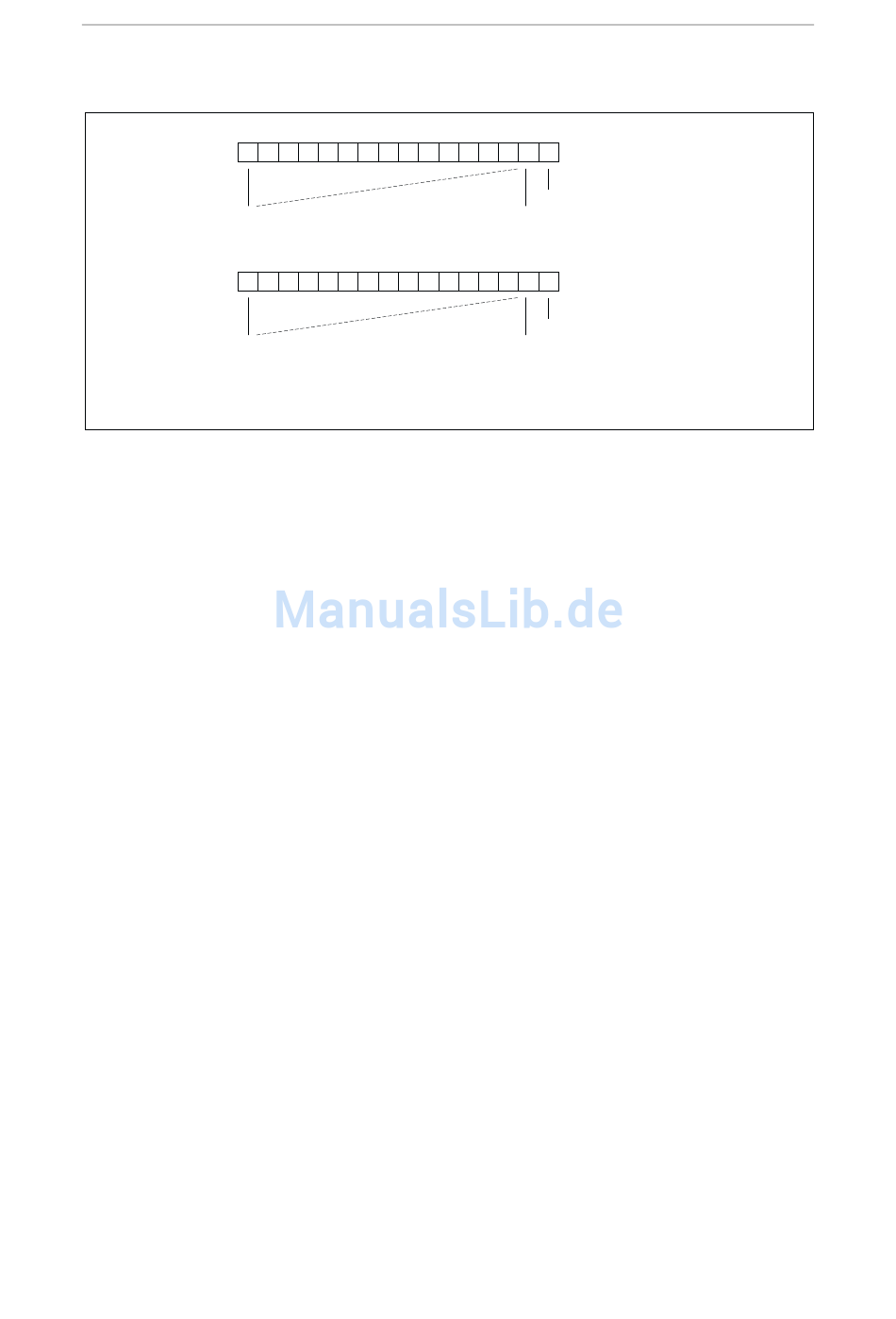

Bild 2-2 Zuordnung Digitaleingang und Wertstatus

Auswertung des Wertstatus in PCS 7

Die Auswertung des Wertstatus erfolgt in Ihrem CFC-Programm mit dem Baustein
FC 277 „CH_DI: Digital Input". Dieser Baustein übernimmt die Verarbeitung des
Digitaleingabewertes von S7-300-Digitaleingabebaugruppen.
Wie kommt der Wertstatus in den Baustein:
1. Das mit STEP 7 erzeugte Symbol in der Symboltabelle für den
Digitaleingabekanal verbinden Sie mit dem Eingangsparameter VALUE
2. Das Symbol des Wertstatus des Digitaleingabekanals verbinden Sie mit dem
Eingangsparameter VALUE_QC
3. Setzen Sie den Eingangsparameter PQC = TRUE
Wenn Sie den Treiber Wizard in PCS 7 (ab V5.1) verwenden, dann werden die
Punkte 2 und 3 durch PCS 7 automatisch ausgeführt.
Eine ausführliche Beschreibung
... des Bausteins und der Verarbeitung der jeweiligen Eingangssignale finden Sie
in der PCS 7-Dokumentation.
Signalbaugruppen für die Prozessautomatisierung
A5E00085261-03
Eingangssignal Kanal 0
Eingangssignal Kanal 1
Wertstatus zum Kanal 0
Wertstatus zum Kanal 1
1: Signal gültig
0: Signal ungültig
