Abmessungen der
Drehmomentstütze
(Ausführung oben flach)
Teileübersicht der
Drehmomentstütze
Drehmomentstütze montieren
22

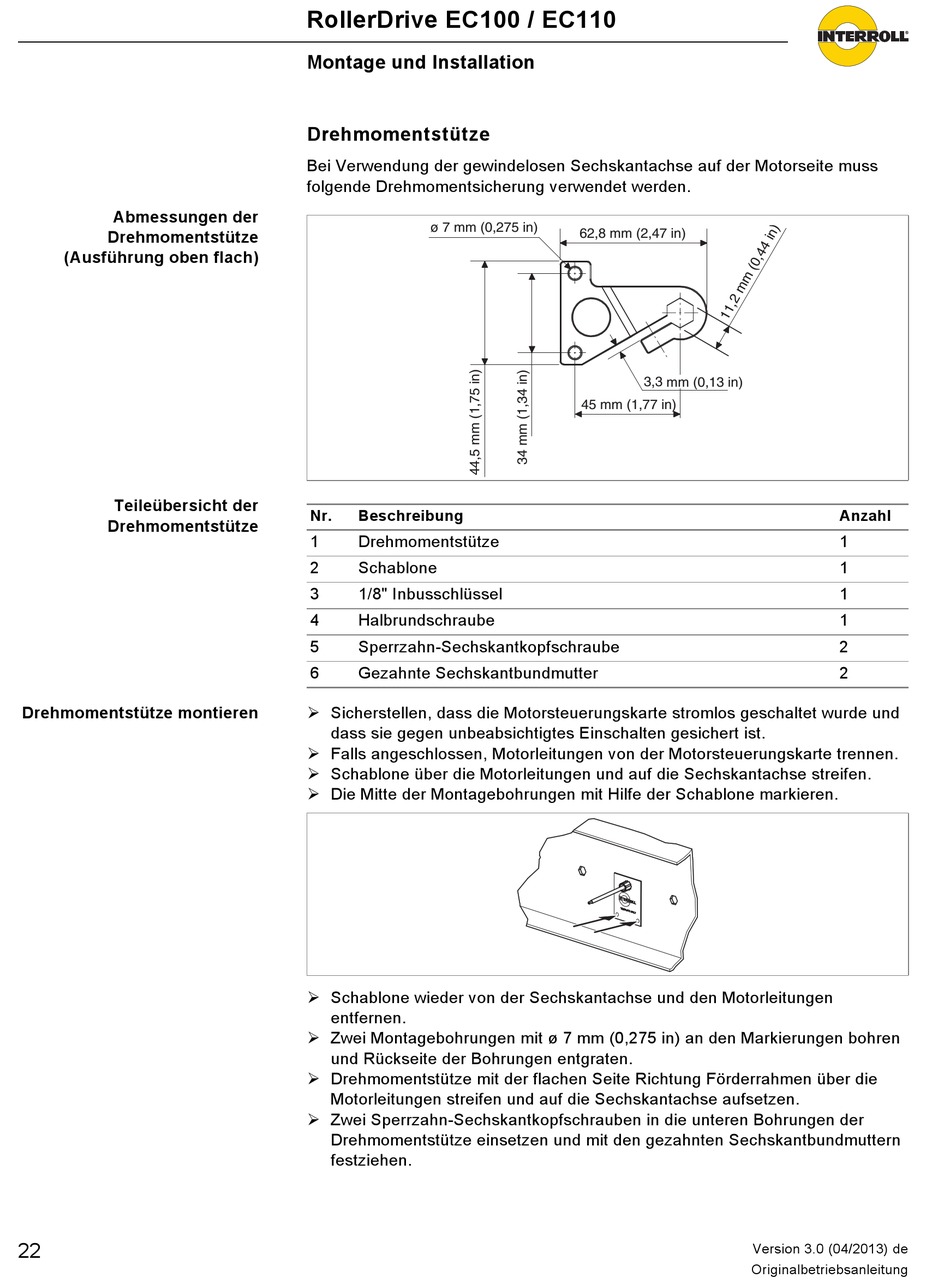

RollerDrive EC100 / EC110
Montage und Installation
Drehmomentstütze
Bei Verwendung der gewindelosen Sechskantachse auf der Motorseite muss
folgende Drehmomentsicherung verwendet werden.
ø 7 mm (0,275 in)
Nr.
Beschreibung
1
Drehmomentstütze
2
Schablone
3
1/8" Inbusschlüssel
4
Halbrundschraube
5
Sperrzahn-Sechskantkopfschraube
6
Gezahnte Sechskantbundmutter
Sicherstellen, dass die Motorsteuerungskarte stromlos geschaltet wurde und
dass sie gegen unbeabsichtigtes Einschalten gesichert ist.
Falls angeschlossen, Motorleitungen von der Motorsteuerungskarte trennen.
Schablone über die Motorleitungen und auf die Sechskantachse streifen.
Die Mitte der Montagebohrungen mit Hilfe der Schablone markieren.
Schablone wieder von der Sechskantachse und den Motorleitungen
entfernen.
Zwei Montagebohrungen mit ø 7 mm (0,275 in) an den Markierungen bohren
und Rückseite der Bohrungen entgraten.
Drehmomentstütze mit der flachen Seite Richtung Förderrahmen über die
Motorleitungen streifen und auf die Sechskantachse aufsetzen.
Zwei Sperrzahn-Sechskantkopfschrauben in die unteren Bohrungen der
Drehmomentstütze einsetzen und mit den gezahnten Sechskantbundmuttern
festziehen.
62,8 mm (2,47 in)
45 mm (1,77 in)
Version 3.0 (04/2013) de
Originalbetriebsanleitung
