Einführen der Motorachse
Version 3.0 (04/2013) de
Originalbetriebsanleitung

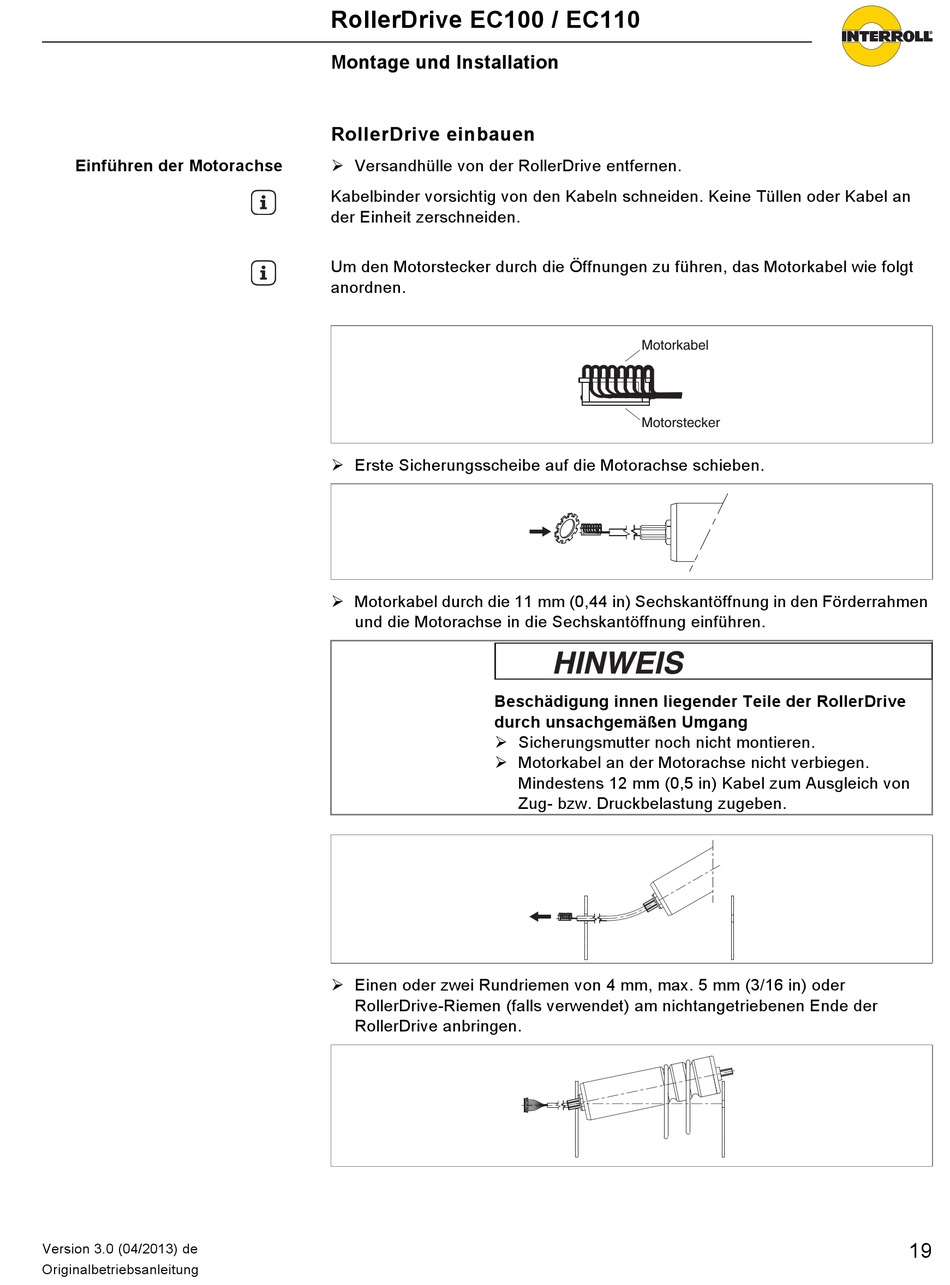

RollerDrive EC100 / EC110
Montage und Installation
RollerDrive einbauen
Versandhülle von der RollerDrive entfernen.
Tipp
Kabelbinder vorsichtig von den Kabeln schneiden. Keine Tüllen oder Kabel an
der Einheit zerschneiden.
Tipp
Um den Motorstecker durch die Öffnungen zu führen, das Motorkabel wie folgt
anordnen.
Erste Sicherungsscheibe auf die Motorachse schieben.
Motorkabel durch die 11 mm (0,44 in) Sechskantöffnung in den Förderrahmen
und die Motorachse in die Sechskantöffnung einführen.
Beschädigung innen liegender Teile der RollerDrive
durch unsachgemäßen Umgang
Sicherungsmutter noch nicht montieren.
Motorkabel an der Motorachse nicht verbiegen.
Einen oder zwei Rundriemen von 4 mm, max. 5 mm (3/16 in) oder
RollerDrive-Riemen (falls verwendet) am nichtangetriebenen Ende der
RollerDrive anbringen.
Motorkabel
Motorstecker
Mindestens 12 mm (0,5 in) Kabel zum Ausgleich von
Zug- bzw. Druckbelastung zugeben.
19
