Motorleiter-Farbcode
Version 3.0 (04/2013) de
Originalbetriebsanleitung
RollerDrive EC100 / EC110
Produktinformation
DriveControls für die RollerDrive EC1xx
Interroll empfiehlt die Verwendung der RollerDrive EC1xx zusammen mit der
zugehörigen Interroll DriveControl.
RollerDrive
Zugehörige DriveControl
EC100
DC-EC100
HC-EC100
EC110
HC-EC110
Tipp
Genauere Angaben zur DriveControl finden Sie in der entsprechenden
Betriebsanleitung und den entsprechenden Katalogen bzw. Veröffentlichungen
unter www.interroll.com.

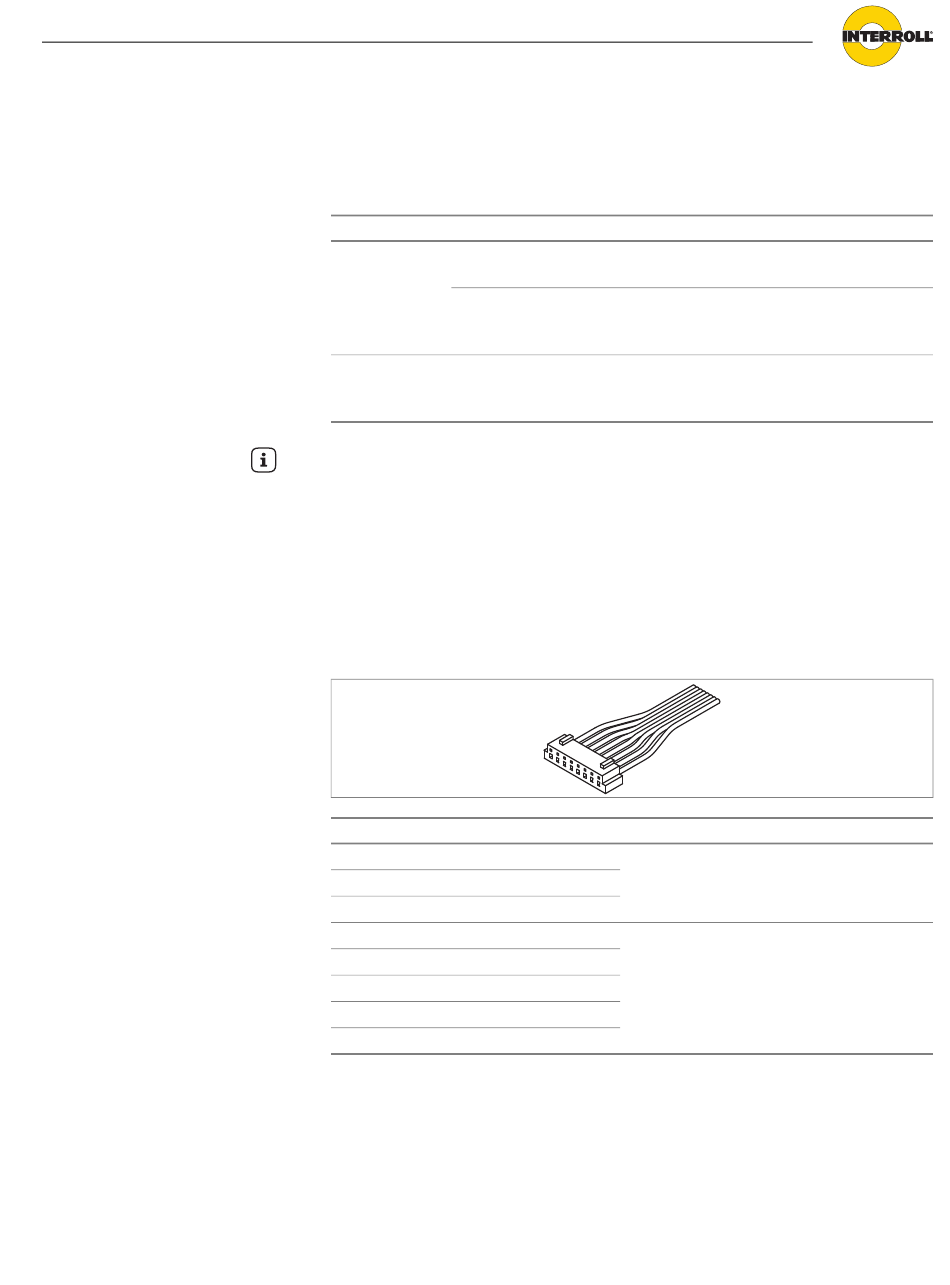

Motorstecker
Der Motorstecker für die RollerDrive EC1xx wird von AMP hergestellt und besteht
aus einem Stecker (AMP-Teilenr. 175778-8) und Anschlusspins (AMP-Teilenr. 1-
175102-1). Bei ausgerissenen Kabeln kann der Stecker mit Hilfe eines Crimp-
Werkzeugs repariert werden, das Sie direkt von AMP erhalten
(Teilenr. 9184381).
Farbe
Leiter
Schwarz
Phase C
Weiß
Phase B
Rot
Phase A
Gelb
S3 (C)
Orange
S2 (B)
Braun
S1 (A)
Blau
4,5 bis 20 VDC
Grün
Masse
Beschreibung
Motorsteuerungskarte ohne
ZPA-Funktion
ZPA und Motorsteuerung in
einem Gerät, getrennte
Anwendung möglich
ZPA und Motorsteuerung in
einem Gerät, getrennte
Anwendung möglich
Beschreibung
Motorleiter mit AWG 22 (0,32 mm
Hall-Effekt-Sensor-Leiter mit
2
•
AWG 26 (0,13 mm
) für EC100
2
•
AWG 22 (0,32 mm
) für EC110
2
)
11
