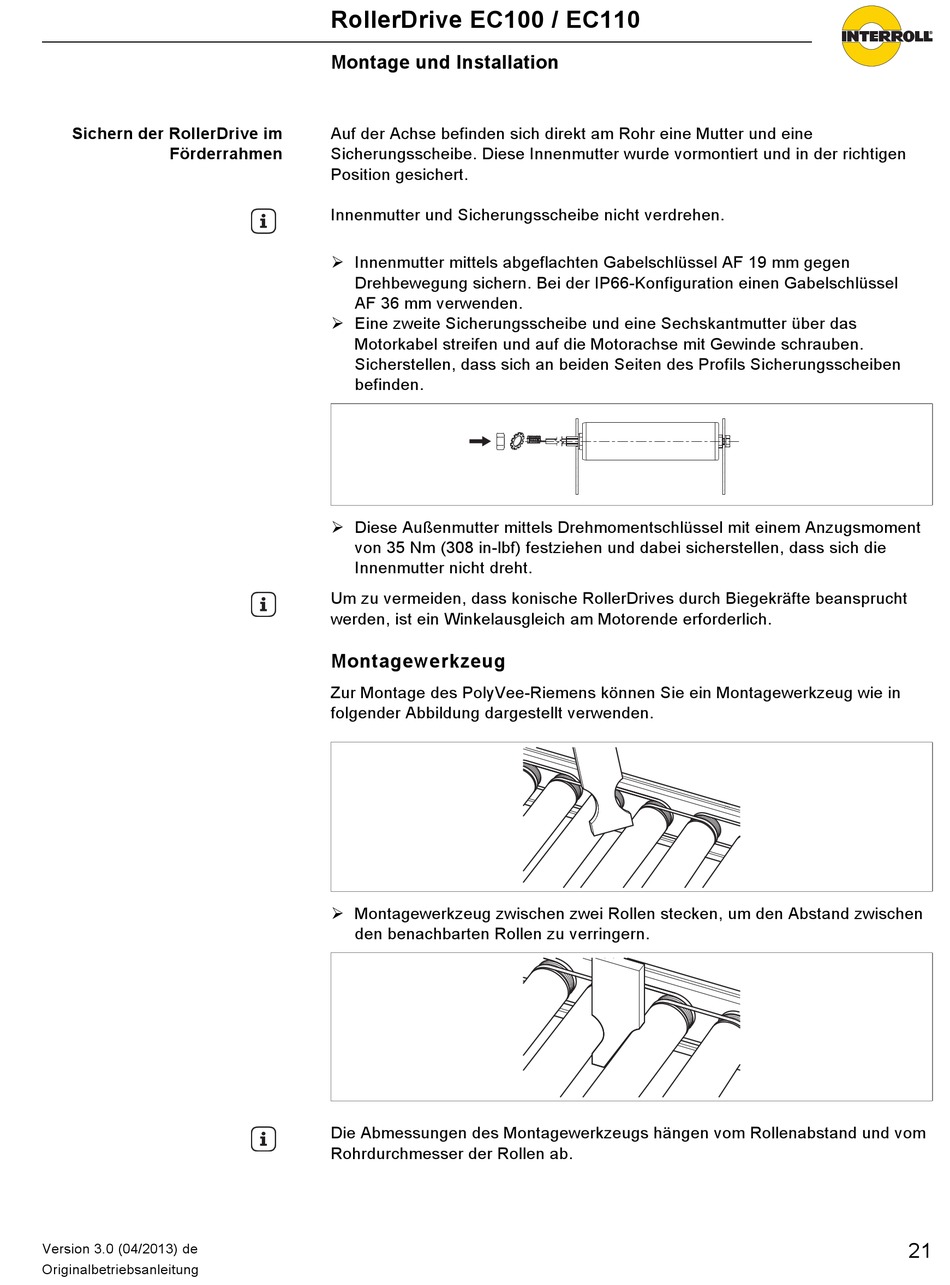

Sichern der RollerDrive im
Förderrahmen
Version 3.0 (04/2013) de
Originalbetriebsanleitung
RollerDrive EC100 / EC110
Montage und Installation
Auf der Achse befinden sich direkt am Rohr eine Mutter und eine
Sicherungsscheibe. Diese Innenmutter wurde vormontiert und in der richtigen
Position gesichert.
Tipp
Innenmutter und Sicherungsscheibe nicht verdrehen.
Innenmutter mittels abgeflachten Gabelschlüssel AF 19 mm gegen
Drehbewegung sichern. Bei der IP66-Konfiguration einen Gabelschlüssel
AF 36 mm verwenden.
Eine zweite Sicherungsscheibe und eine Sechskantmutter über das
Motorkabel streifen und auf die Motorachse mit Gewinde schrauben.
Sicherstellen, dass sich an beiden Seiten des Profils Sicherungsscheiben
befinden.
Diese Außenmutter mittels Drehmomentschlüssel mit einem Anzugsmoment
von 35 Nm (308 in-lbf) festziehen und dabei sicherstellen, dass sich die
Innenmutter nicht dreht.
Tipp
Um zu vermeiden, dass konische RollerDrives durch Biegekräfte beansprucht
werden, ist ein Winkelausgleich am Motorende erforderlich.
Montagewerkzeug
Zur Montage des PolyVee-Riemens können Sie ein Montagewerkzeug wie in
folgender Abbildung dargestellt verwenden.
Montagewerkzeug zwischen zwei Rollen stecken, um den Abstand zwischen
den benachbarten Rollen zu verringern.
Tipp
Die Abmessungen des Montagewerkzeugs hängen vom Rollenabstand und vom
Rohrdurchmesser der Rollen ab.
21
