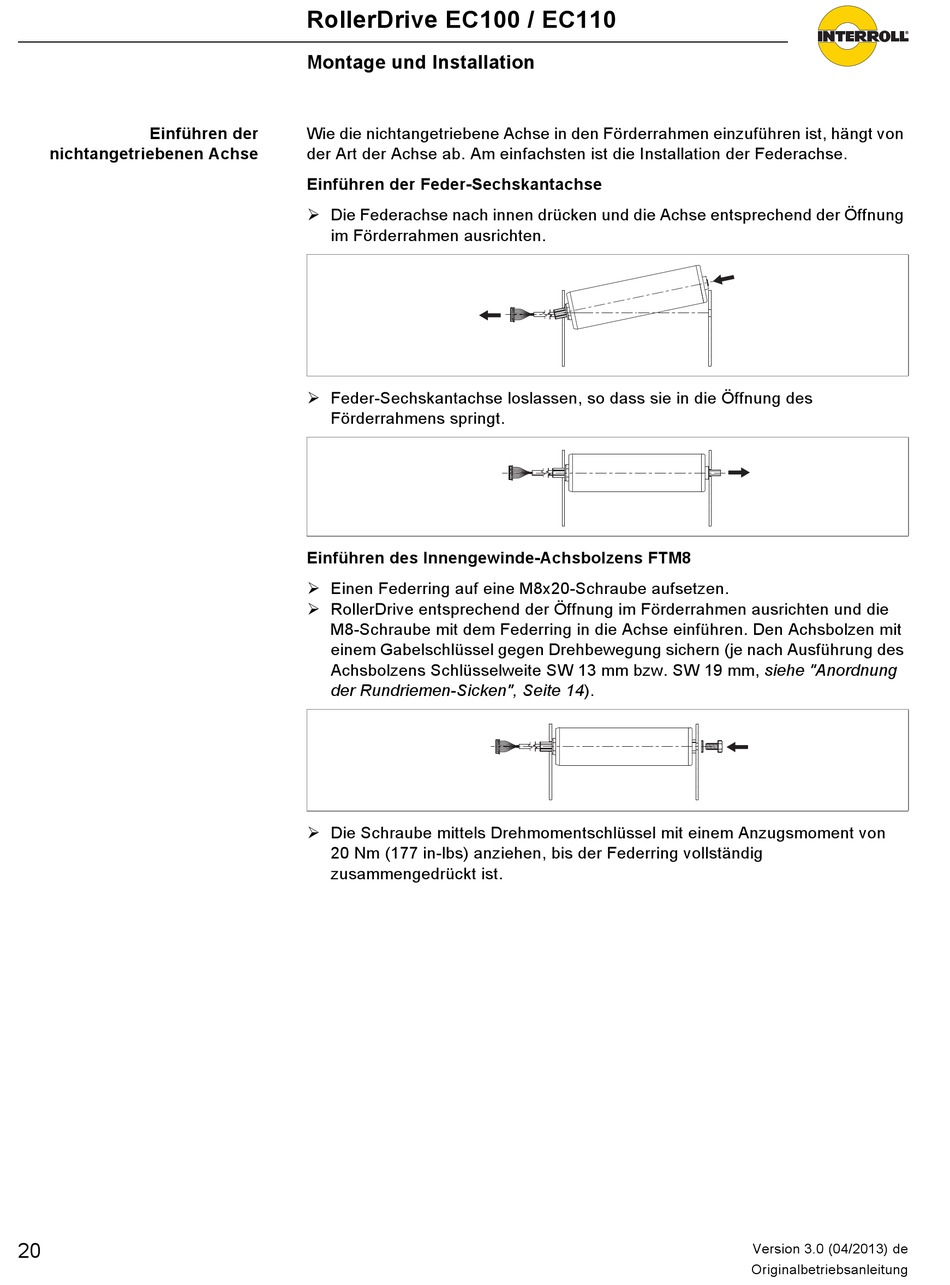

Einführen der
nichtangetriebenen Achse
20
RollerDrive EC100 / EC110
Montage und Installation
Wie die nichtangetriebene Achse in den Förderrahmen einzuführen ist, hängt von
der Art der Achse ab. Am einfachsten ist die Installation der Federachse.
Einführen der Feder-Sechskantachse
Die Federachse nach innen drücken und die Achse entsprechend der Öffnung
im Förderrahmen ausrichten.
Feder-Sechskantachse loslassen, so dass sie in die Öffnung des
Förderrahmens springt.
Einführen des Innengewinde-Achsbolzens FTM8
Einen Federring auf eine M8x20-Schraube aufsetzen.
RollerDrive entsprechend der Öffnung im Förderrahmen ausrichten und die
M8-Schraube mit dem Federring in die Achse einführen. Den Achsbolzen mit
einem Gabelschlüssel gegen Drehbewegung sichern (je nach Ausführung des
Achsbolzens Schlüsselweite SW 13 mm bzw. SW 19 mm, siehe "Anordnung
der Rundriemen-Sicken", Seite 14).
Die Schraube mittels Drehmomentschlüssel mit einem Anzugsmoment von
20 Nm (177 in-lbs) anziehen, bis der Federring vollständig
zusammengedrückt ist.
Version 3.0 (04/2013) de
Originalbetriebsanleitung
