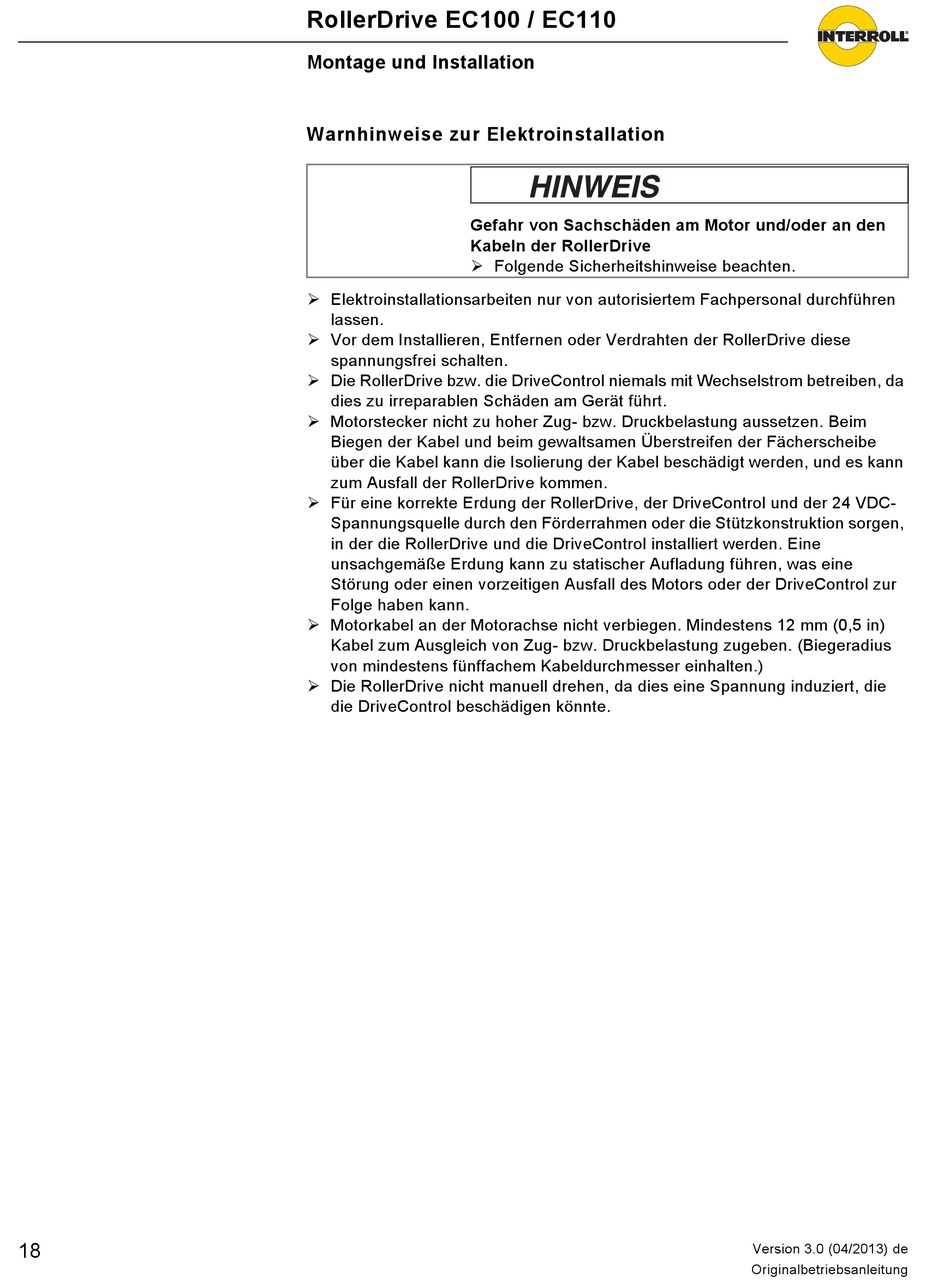

RollerDrive EC100 / EC110
Montage und Installation
Warnhinweise zur Elektroinstallation
Gefahr von Sachschäden am Motor und/oder an den
Kabeln der RollerDrive
Folgende Sicherheitshinweise beachten.
Elektroinstallationsarbeiten nur von autorisiertem Fachpersonal durchführen
lassen.
Vor dem Installieren, Entfernen oder Verdrahten der RollerDrive diese
spannungsfrei schalten.
Die RollerDrive bzw. die DriveControl niemals mit Wechselstrom betreiben, da
dies zu irreparablen Schäden am Gerät führt.
Motorstecker nicht zu hoher Zug- bzw. Druckbelastung aussetzen. Beim
Biegen der Kabel und beim gewaltsamen Überstreifen der Fächerscheibe
über die Kabel kann die Isolierung der Kabel beschädigt werden, und es kann
zum Ausfall der RollerDrive kommen.
Für eine korrekte Erdung der RollerDrive, der DriveControl und der 24 VDC-
Spannungsquelle durch den Förderrahmen oder die Stützkonstruktion sorgen,
in der die RollerDrive und die DriveControl installiert werden. Eine
unsachgemäße Erdung kann zu statischer Aufladung führen, was eine
Störung oder einen vorzeitigen Ausfall des Motors oder der DriveControl zur
Folge haben kann.
Motorkabel an der Motorachse nicht verbiegen. Mindestens 12 mm (0,5 in)
Kabel zum Ausgleich von Zug- bzw. Druckbelastung zugeben. (Biegeradius
von mindestens fünffachem Kabeldurchmesser einhalten.)
Die RollerDrive nicht manuell drehen, da dies eine Spannung induziert, die
die DriveControl beschädigen könnte.
Version 3.0 (04/2013) de
Originalbetriebsanleitung
