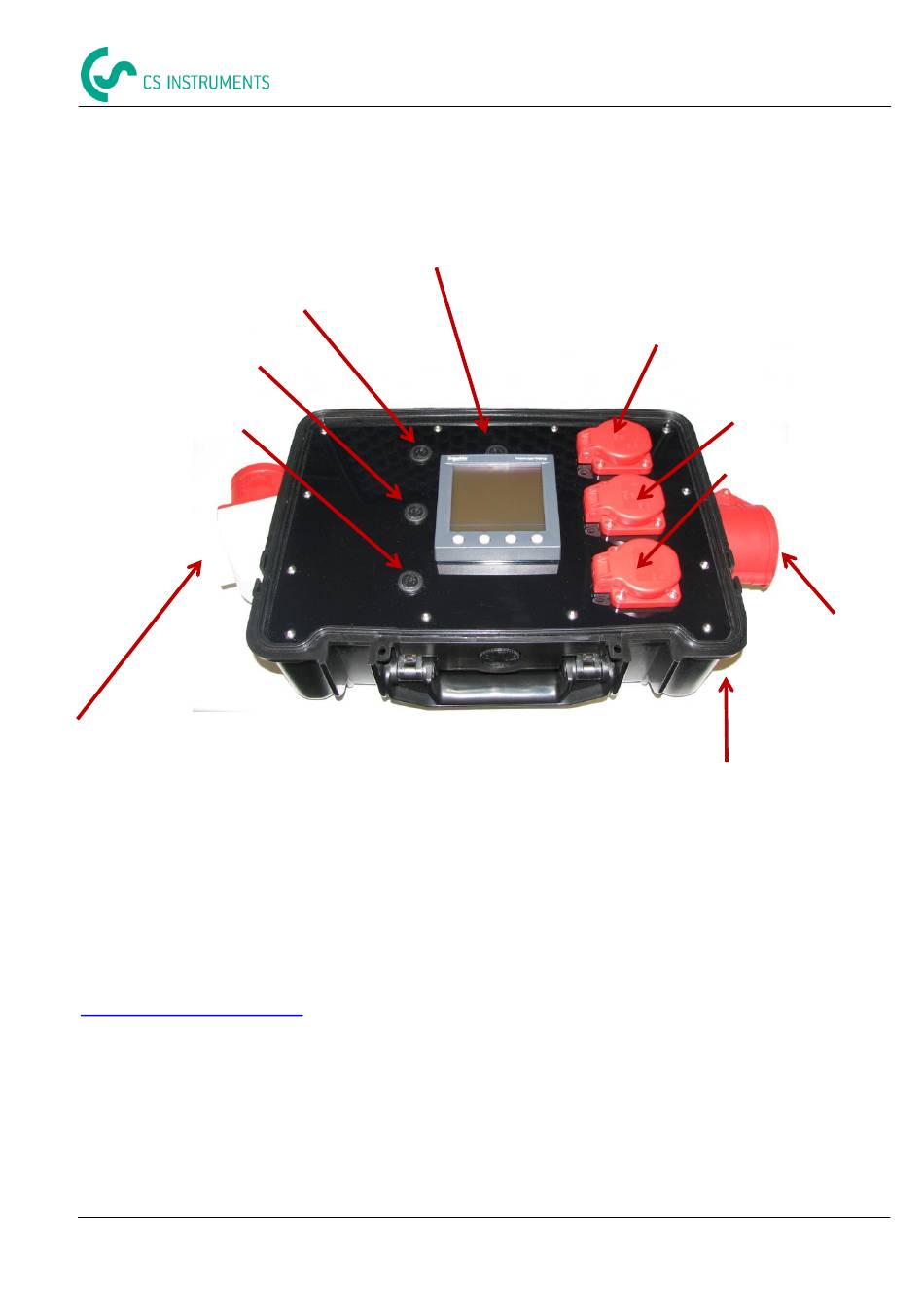

4. Bedienelemente
Sicherung 15A Steckdose L1
Sicherung 15A Steckdose L2
Sicherung 15A Steckdose L3
CEE Gerätestecker
32A
5. Strom- und Leistungsmessung
Für den Messbetrieb wird der Messkoffer einfach in die Versorgungszuleitung eingeschliffen. Die
angeschlossenen Verbraucher können dann sofort betrieben werden. Auf dem Display des eingebauten
Stromzählers lassen sich die Versorgungsspannung, die aktuell entnommene Leistung und die
verbrauchten Kilowattstunden ablesen. Die Bedienungsanleitung für den Schneider PM710 kann unter
dem folgenden Link gefunden werden:
Bedienungsanleitung PM710
PM532
Schneider Stromzähler PM710
abgesichert
Seite 5 von 7
separat
Schuko-Steckdose L1
Schuko-Steckdose L2
RS-485 Anschluss über
ODU-Buchse
V0.02 / DE-SOR - 24.04.2012
Schuko-Steckdose L3
CEE
Gerätesteckdose
32A
