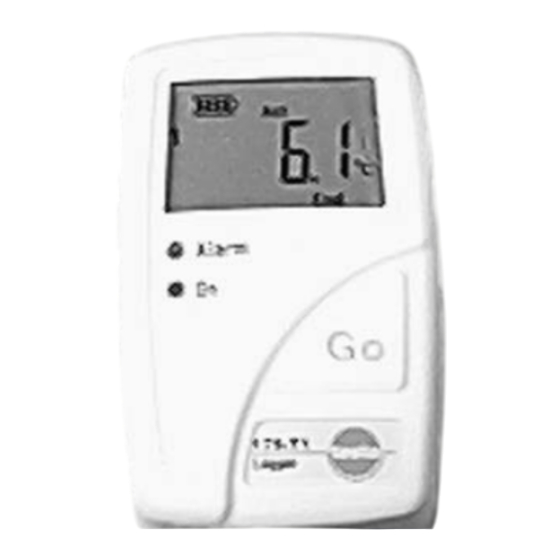

testo 175-T1 Kurzbedienungsanleitung

testo 175-T1, testo 175-T2
Kurz-Bedienungsanleitung
0973.1756/01/Sh/wh/31.05.2006

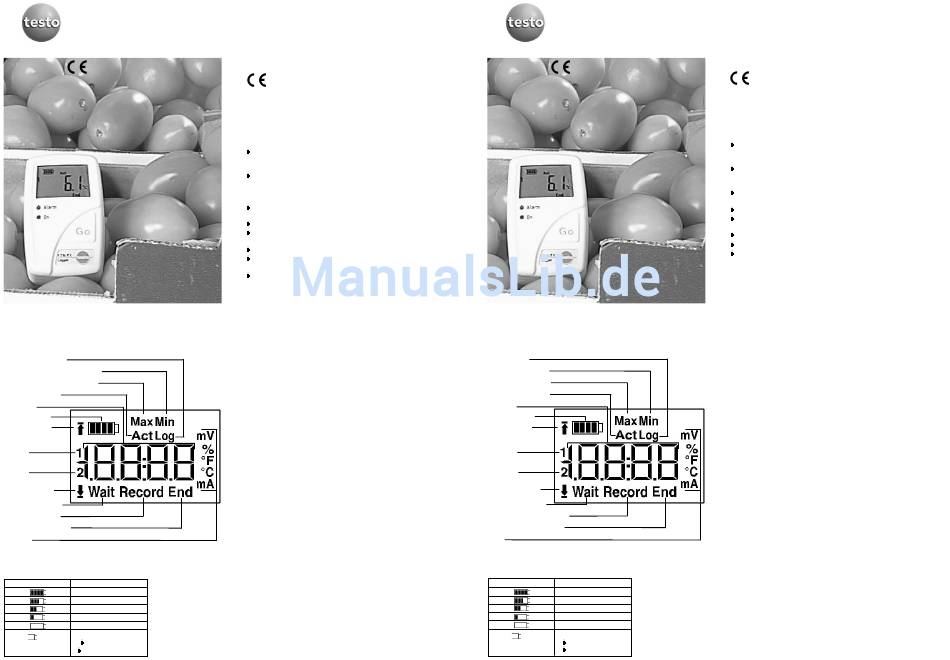

Display
gespeicherter Messwert
niedrigster gespeicherter Messwert
höchster gespeicherter Messwert
Zwischenmesswert 1
Messwerte
Batteriekapazität
oberer Alarmwert
Kanal 1
Kanal 2
Unterer Alarmwert
Warten auf Start
des Messprogramms
Messprogramm läuft
Messprogramm beendet
Einheiten
1 Zwischenmesswerte werden im Display angezeigt, jedoch nicht gespeichert
Batteriekapazität
Symbol Kapazität
75 bis 100%
50 bis 75%
25 bis 50%
10 bis 25%
<10%
Batterie leer
OFF
Daten auslesen
Batterie wechseln
Bitte beachten!
Diese Kurz-Bedienungsanleitung dient zur zusätzlichen Orientierung
vor Ort. Zur Inbetriebnahme und Programmierung des Datenloggers
lesen Sie bitte die Bedienungsanleitung die dem Software-Set bzw. dem
Interface beiliegt.
Normen
Dieses Produkt erfüllt laut Konformitätsbescheinigung die
Richtlinien gemäß 89/336/EWG.
Dieses Produkt erfüllt die Richtlinien gemäß der Norm EN 12830.
Bitte beachten Sie, dass bei diesem Gerät nach EN 12830 eine regelmäßige Über-
prüfung gemäß EN 13486 (Empfehlung: jährlich) durchgeführt werden muss.
Sicherheitshinweise
Lesen Sie bitte die nachfolgenden Sicherheitshinweise aufmerksam
durch:
Messen Sie mit dem Gerät und externen Fühlern niemals an spa-
nungsführenden Teilen, wenn das Gerät nicht ausdrücklich für die
Strom-/ und Spannungsmessung freigegeben ist!
Prüfen Sie vor jeder Messung, ob Anschlüsse durch einen Blindstop-
fen verschlossen oder ein passender Fühler gesteckt ist. Die in den
technischen Daten angegebene Schutzklasse wird sonst nicht
erreicht.
Betreiben Sie das Gerät nur innerhalb der in den technischen Daten
vorgegebenen Parameter.
Behandeln Sie das Gerät nur sach- und bestimmungsgemäß.
Öffnen Sie das Gerät nur, wenn dies zu Wartungszwecken ausdrück-
lich in der Bedienungsanleitung beschrieben ist.
Wenden Sie niemals Gewalt an!
Geben sie leere Batterien an den dafür vorgesehenen Sammelstellen
ab.
Senden Sie das Gerät nach Ende der Nutzungszeit direkt an uns. Wir
sorgen für eine umweltschonende Entsorgung.
Garantie
24 Monate
Technische Daten
Messgröße ......................................Temperatur (°C/°F)
Messwertaufnehmer 175-T1: ......................................NTC intern
175-T2: ........................NTC intern + extern
Anzahl der Messkanäle 175-T1: ........................................1 x intern
175-T2: ....................2 (1x intern/1x extern)
Messbereich 175-T1: ................................-35 bis +70 °C
175-T2: ......................-35 bis +70 °C intern
................................-40 bis +120 °C extern
Genauigkeit 175-T1: ................± 0,5 °C (-20 bis +70 °C)
(± 1 Digit) ..............................± 1 °C (-35 bis -20,1 °C)
175-T2 intern: ....± 0,5 °C (-20 bis +70 °C)
............................± 1 °C (-35 bis -20,1 °C)
175-T2 extern: ....± 0,3 °C (-25 bis +70 °C)
............................± 0,5 °C im restl. Bereich
Auflösung ................................0,1 °C (-20 bis +70 °C)
................................0,3 °C im restl. Bereich
Messtakt ......................10 sec bis 24 h (frei wählbar)
Angleichzeit t (intern) ................ca. 30 min bei Windgeschw. 1m/s
90
Lagertemperatur ..............................................-40 bis +85 °C
Betriebstemperatur ..............................................-35 bis +70 °C
Betriebstemperatur Display ............................................-30 bis +65 °C
Speicherkapazität 175-T1: ............................7.800 Messwerte
175-T2: ..........................16.000 Messwerte
Schutzart ............................................................IP 68
Gehäuse ......................................................ABS/TPE
Abmessungen in mm (LxBxH) ..........................................82 x 52 x 30
Gewicht 175-T1: ..................................................90g
175-T2: ..................................................84g
Batterie ..............................................Lithium (1 AA)
Batteriestandzeit ............typisch: 2½ Jahre
(Messrate: 15 Min.),
Betriebstemperatur: -10 bis +50°C,Display: An, Betriebsanzeige (grüne LED): Aus)
testo 175-T1, testo 175-T2
Short Instruction Manual
Display
Saved reading
Lowest saved reading
Highest saved reading
Intermediate reading 1
Readings
Battery capacity
Top alarm value
Channel 1
Channel 2
Bottom alarm value
Waiting on measuring
program to start
Measuring program is running
Measuring program finished
Units
1 Intermediate readings are shown in the display but are not saved.
Battery capacity
Symbol Capacity
75 to 100%
50 to 75%
25 to 50%
10 to 25%
<10%
Battery empty
OFF
Reading out data
Changing battery
Please note the following
This short instruction manual is intended as an additional aid on site. If
you wish to operate or program the data logger, please read the instruc-
tion manual included with the software set and the interface.
Standards
The conformity certificate confirms that this product meets the
guidelines in accordance with 89/336/EEC.
This product meets guidelines in accordance to EN 12830.
In accordance with EN 12830, please ensure that a regular check in accordance
with EN 13486 (recommendation: once a year) is carried out on this instrument.
Safety instructions
Please read through the following safety instructions carefully:
Never use the instrument and external probes to measure on or near
live parts if the instrument is not expressly approved for current and
voltage measurement
Prior to every measurement, check if connections have been closed
off by a blind plug or if a suitable probe is attached. Otherwise, the
protection class specified in the Technical data cannot be guaranteed.
The instrument should only be operated within the parameters speci-
fied in the Technical data.
Please handle the logger with care.
The instrument should only be opened if expressly described in the
instruction manual for maintenance purposes.
Force should never be applied.
Please dispose of spent batteries responsibly.
You can return the instrument directly to us at the end of its service
life. We will dispose of it responsibly.
Warranty
2 years
Technical data
Parameter ....................................Temperature (°C/°F)
Sensor 175-T1: ....................................NTC internal
175-T2: ..................NTC internal + external
Number of measuring channels 175-T1: ........................1 x internal
175-T2: ..2 (1x internal/1x external)
Measuring range 175-T1: ..................................-35 to +70 °C
175-T2: ....................-35 to +70 °C internal
................................-40 to +120 °C external
Accuracy 175-T1: ................± 0.5 °C (-20 to +70 °C)
(± 1 digit) ................................± 1 °C (-35 to -20.1 °C)
175-T2 internal: ....± 0.5 °C (-20 to +70 °C)
..............................± 1 °C (-35 to -20.1 °C)
175-T2 external: ..± 0,3 °C (-25 to +70 °C)
........................± 0.5 °C in remaining range
Resolution ..................................0.1 °C (-20 to +70 °C)
............................0.3 °C in remaining range
Measuring rate ....................10 s to 24 h (freely selectable)
Adaption time t (internal) ............Approx. 30 min. at wind speed 1m/s
90
Storage temperature ................................................-40 to +85 °C
Operating temperature ................................................-35 to +70 °C
Operating temperature/Display ........................................-30 to +65 °C
Memory capacity 175-T1: ................................7,800 readings
175-T2: ..............................16,000 readings
Protection class ............................................................IP 68
Housing ......................................................ABS/TPE
Dimensions in mm (lxwxh) ................................................82 x 52 x 30
Weight 175-T1: ..................................................90g
175-T2: ..................................................84g
Battery ..............................................Lithium (1 AA)
Battery life ....Typical: 2½ years
(Measuring rate: 15 min.),
Operating temperature: -10 to +50°C, Display: On, Status led (green LED): Off)
