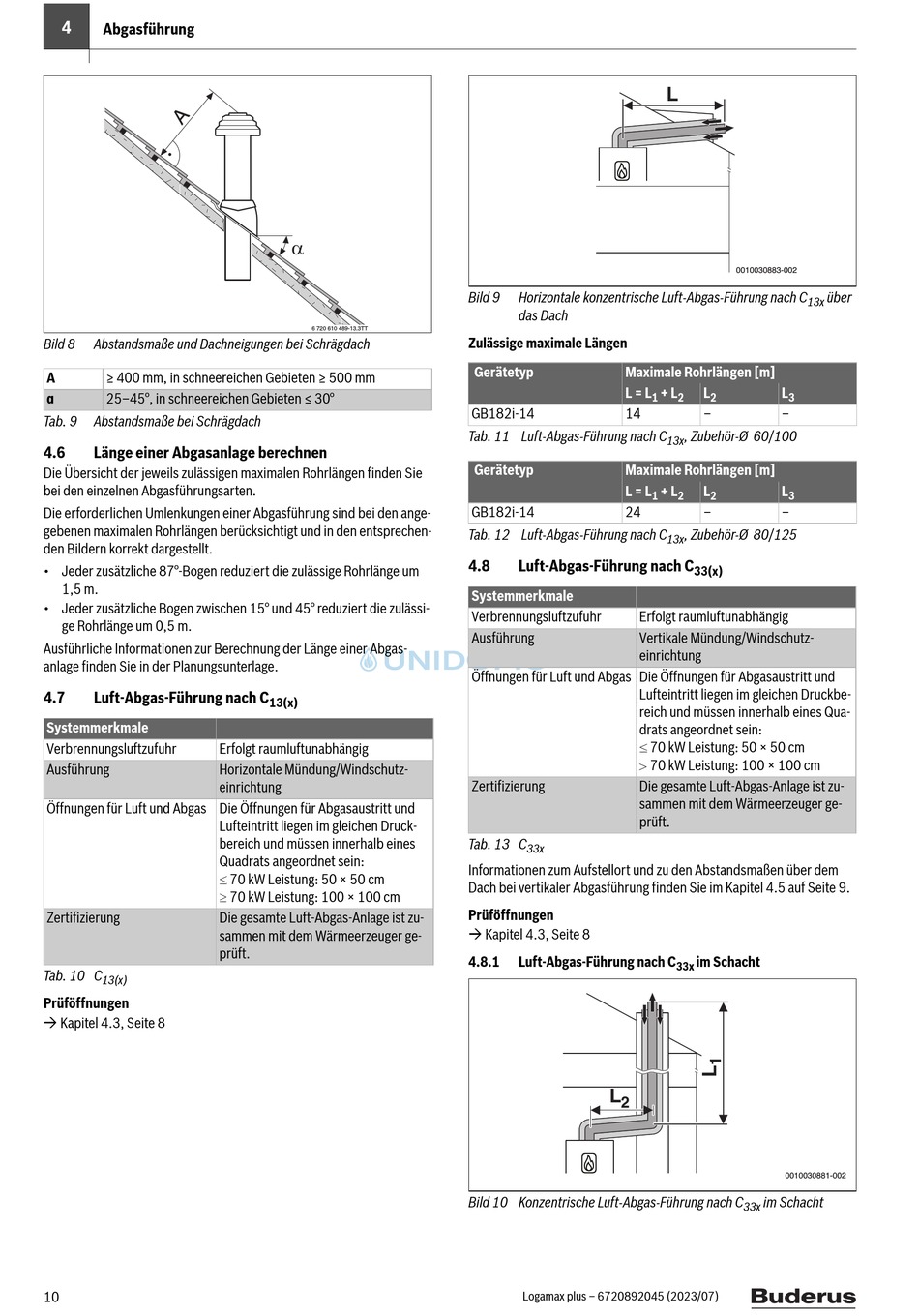

Buderus Logamax plus GB182i-14 Installations- Und Wartungsanleitung Für Die Fachkraft Seite 12

4
Abgasführung
Bild 8 Abstandsmaße und Dachneigungen bei Schrägdach
A ≥ 400 mm, in schneereichen Gebieten ≥ 500 mm
α 25‒45°, in schneereichen Gebieten ≤ 30°
Tab. 9 Abstandsmaße bei Schrägdach
4.6 Länge einer Abgasanlage berechnen
Die Übersicht der jeweils zulässigen maximalen Rohrlängen finden Sie
bei den einzelnen Abgasführungsarten.
Die erforderlichen Umlenkungen einer Abgasführung sind bei den ange-
gebenen maximalen Rohrlängen berücksichtigt und in den entsprechen-
den Bildern korrekt dargestellt.
• Jeder zusätzliche 87°-Bogen reduziert die zulässige Rohrlänge um
1,5 m.
• Jeder zusätzliche Bogen zwischen 15° und 45° reduziert die zulässi-
ge Rohrlänge um 0,5 m.
Ausführliche Informationen zur Berechnung der Länge einer Abgas-
anlage finden Sie in der Planungsunterlage.
4.7 Luft-Abgas-Führung nach C
Systemmerkmale
Verbrennungsluftzufuhr
Ausführung
Öffnungen für Luft und Abgas Die Öffnungen für Abgasaustritt und
Zertifizierung
Tab. 10 C
13(x)
Prüföffnungen
 Kapitel 4.3, Seite 8
10
α
6 720 610 489-13.3TT
13(x)
Erfolgt raumluftunabhängig
Horizontale Mündung/Windschutz-
einrichtung
Lufteintritt liegen im gleichen Druck-
bereich und müssen innerhalb eines
Quadrats angeordnet sein:
 70 kW Leistung: 50 × 50 cm
 70 kW Leistung: 100 × 100 cm
Die gesamte Luft-Abgas-Anlage ist zu-
sammen mit dem Wärmeerzeuger ge-
prüft.
Bild 9 Horizontale konzentrische Luft-Abgas-Führung nach C
das Dach
Zulässige maximale Längen
Gerätetyp Maximale Rohrlängen [m]
L = L
GB182i-14 14
Tab. 11 Luft-Abgas-Führung nach C
Gerätetyp Maximale Rohrlängen [m]
L = L
GB182i-14 24
Tab. 12 Luft-Abgas-Führung nach C
4.8 Luft-Abgas-Führung nach C
Systemmerkmale
Verbrennungsluftzufuhr Erfolgt raumluftunabhängig
Ausführung Vertikale Mündung/Windschutz-
einrichtung
Öffnungen für Luft und Abgas Die Öffnungen für Abgasaustritt und
Lufteintritt liegen im gleichen Druckbe-
reich und müssen innerhalb eines Qua-
drats angeordnet sein:
 70 kW Leistung: 50 × 50 cm
 70 kW Leistung: 100 × 100 cm
Zertifizierung Die gesamte Luft-Abgas-Anlage ist zu-
sammen mit dem Wärmeerzeuger ge-
prüft.
Tab. 13 C
33x
Informationen zum Aufstellort und zu den Abstandsmaßen über dem
Dach bei vertikaler Abgasführung finden Sie im Kapitel 4.5 auf Seite 9.
Prüföffnungen
 Kapitel 4.3, Seite 8
4.8.1 Luft-Abgas-Führung nach C
L
2
Bild 10 Konzentrische Luft-Abgas-Führung nach C
Logamax plus – 6720892045 (2023/07)
L
0010030883-002
13x
+ L L L
1 2 2 3
– –
, Zubehör-Ø 60/100
13x
+ L L L
1 2 2 3
– –
, Zubehör-Ø 80/125
13x
33(x)
im Schacht
33x
0010030881-002
im Schacht
33x
über
