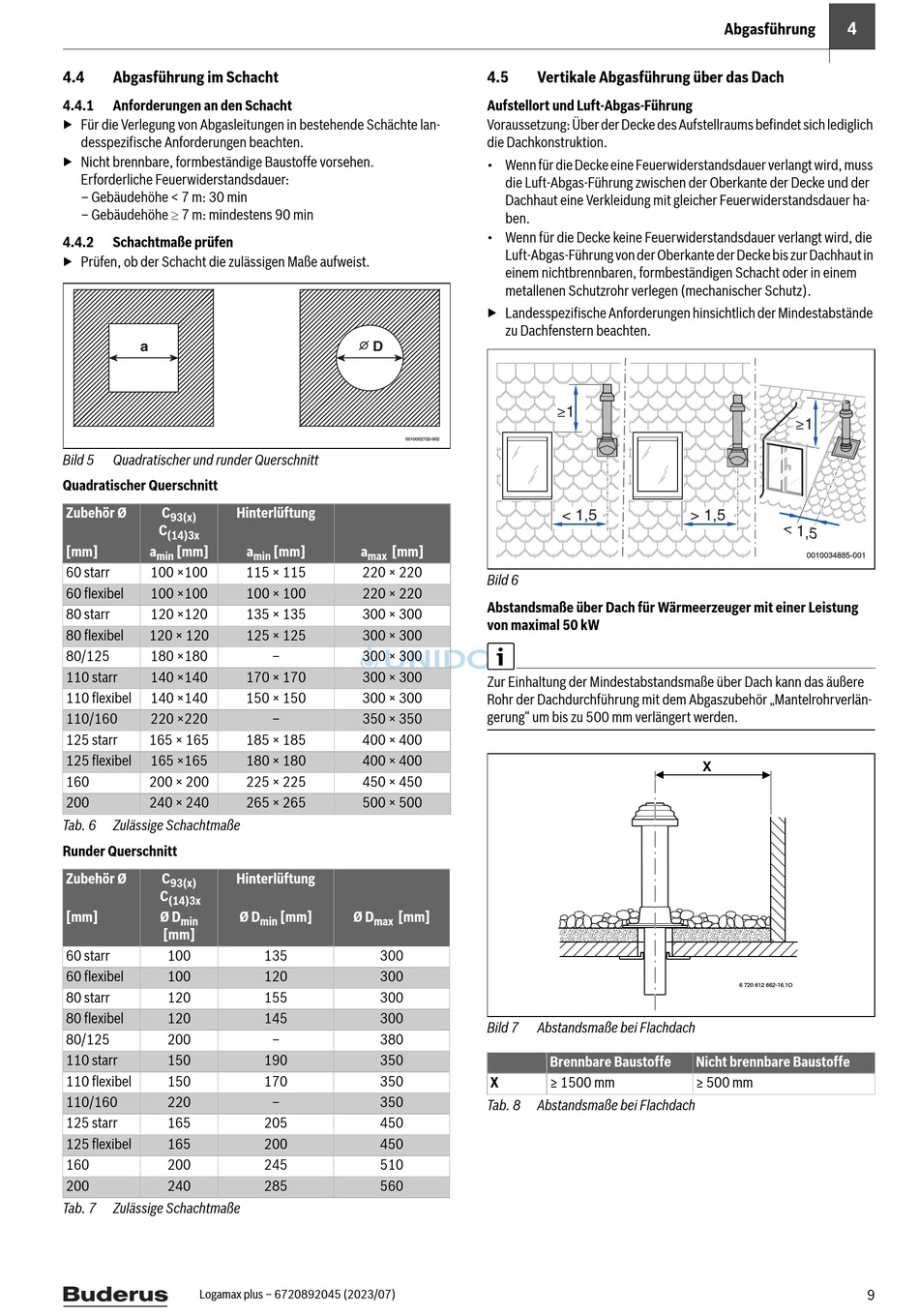

4.4 Abgasführung im Schacht
4.4.1 Anforderungen an den Schacht
▶ Für die Verlegung von Abgasleitungen in bestehende Schächte lan-
desspezifische Anforderungen beachten.
▶ Nicht brennbare, formbeständige Baustoffe vorsehen.
Erforderliche Feuerwiderstandsdauer:
‒ Gebäudehöhe < 7 m: 30 min
‒ Gebäudehöhe  7 m: mindestens 90 min
4.4.2 Schachtmaße prüfen
▶ Prüfen, ob der Schacht die zulässigen Maße aufweist.
a
Bild 5 Quadratischer und runder Querschnitt
Quadratischer Querschnitt
Zubehör Ø C
93(x)
C
(14)3x
[mm] a [mm]
min
60 starr 100 ×100
60 flexibel 100 ×100
80 starr 120 ×120
80 flexibel 120 × 120
80/125 180 ×180
110 starr 140 ×140
110 flexibel 140 ×140
110/160 220 ×220
125 starr 165 × 165
125 flexibel 165 ×165
160 200 × 200
200 240 × 240
Tab. 6 Zulässige Schachtmaße
Runder Querschnitt
Zubehör Ø C
93(x)
C
(14)3x
[mm] Ø D
min
[mm]
60 starr 100
60 flexibel 100
80 starr 120
80 flexibel 120
80/125 200
110 starr 150
110 flexibel 150
110/160 220
125 starr 165
125 flexibel 165
160 200
200 240
Tab. 7 Zulässige Schachtmaße
Logamax plus – 6720892045 (2023/07)
D
0010002732-002
Hinterlüftung
a [mm] a [mm]
min max
115 × 115 220 × 220
100 × 100 220 × 220
135 × 135 300 × 300
125 × 125 300 × 300
‒ 300 × 300
170 × 170 300 × 300
150 × 150 300 × 300
‒ 350 × 350
185 × 185 400 × 400
180 × 180 400 × 400
225 × 225 450 × 450
265 × 265 500 × 500
Hinterlüftung
Ø D [mm] Ø D [mm]
min max
135 300
120 300
155 300
145 300
‒ 380
190 350
170 350
‒ 350
205 450
200 450
245 510
285 560
4.5 Vertikale Abgasführung über das Dach
Aufstellort und Luft-Abgas-Führung
Voraussetzung: Über der Decke des Aufstellraums befindet sich lediglich
die Dachkonstruktion.
• Wenn für die Decke eine Feuerwiderstandsdauer verlangt wird, muss
die Luft-Abgas-Führung zwischen der Oberkante der Decke und der
Dachhaut eine Verkleidung mit gleicher Feuerwiderstandsdauer ha-
ben.
• Wenn für die Decke keine Feuerwiderstandsdauer verlangt wird, die
Luft-Abgas-Führung von der Oberkante der Decke bis zur Dachhaut in
einem nichtbrennbaren, formbeständigen Schacht oder in einem
metallenen Schutzrohr verlegen (mechanischer Schutz).
▶ Landesspezifische Anforderungen hinsichtlich der Mindestabstände
zu Dachfenstern beachten.
≥1
< 1,5
Bild 6
Abstandsmaße über Dach für Wärmeerzeuger mit einer Leistung
von maximal 50 kW
Zur Einhaltung der Mindestabstandsmaße über Dach kann das äußere
Rohr der Dachdurchführung mit dem Abgaszubehör „Mantelrohrverlän-
gerung" um bis zu 500 mm verlängert werden.
Bild 7 Abstandsmaße bei Flachdach
Brennbare Baustoffe
X ≥ 1500 mm
Tab. 8 Abstandsmaße bei Flachdach
4
Abgasführung
≥1
> 1,5
0010034885-001
X
6 720 612 662-16.1O
Nicht brennbare Baustoffe
≥ 500 mm
