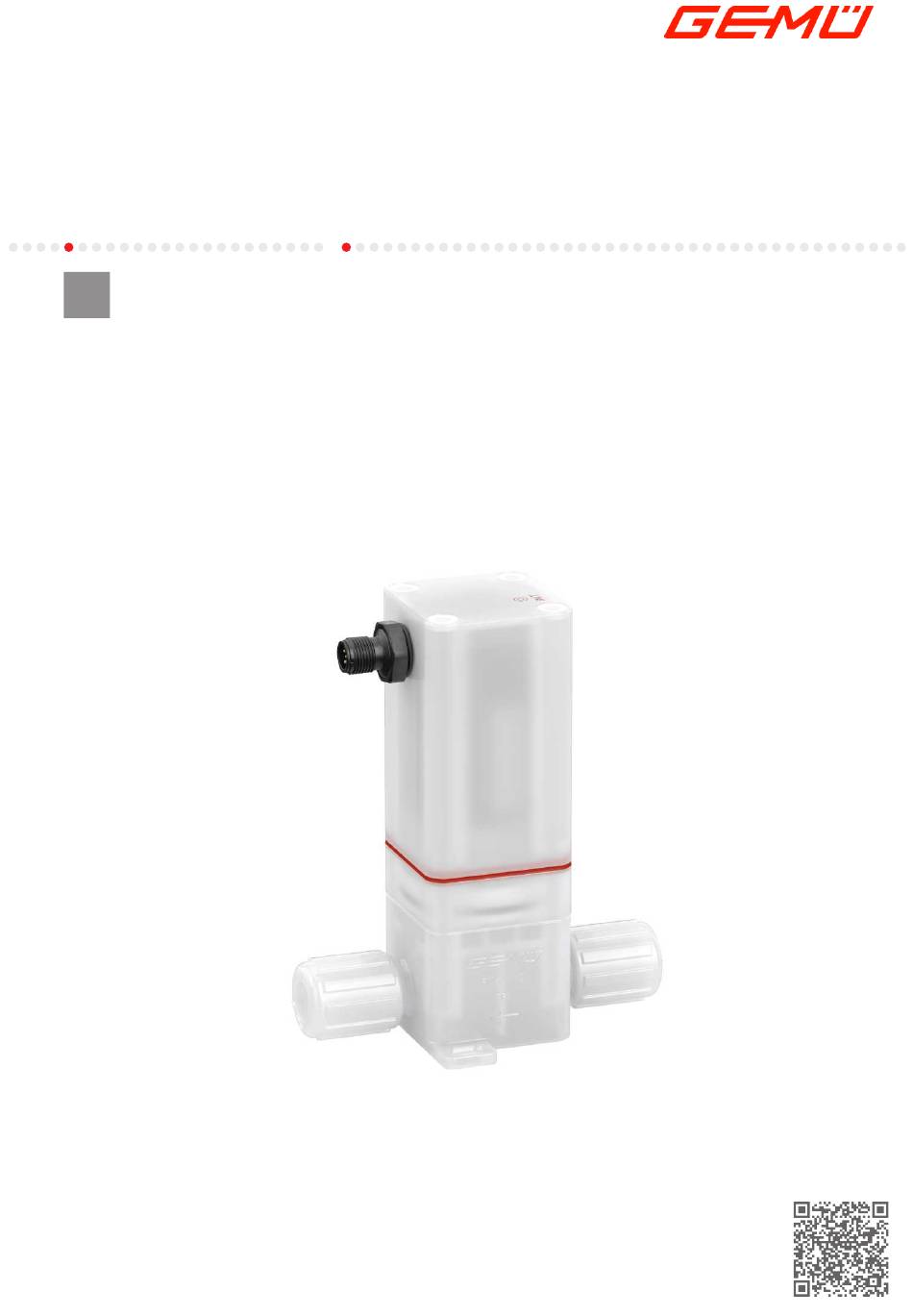

- Seite 1 GEMÜ C53 iComLine Elektromotorisch betätigtes Regelventil Betriebsanleitung Weitere Informationen Webcode: GW-C53...
- Seite 2 Alle Rechte, wie Urheberrechte oder gewerbliche Schutzrechte, werden ausdrücklich vorbehalten. Dokument zum künftigen Nachschlagen aufbewahren. © GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG 07.06.2023 GEMÜ C53 iComLine 2 / 25 www.gemu-group.com...
- Seite 3 12 Qualifizierung des Ventils ........13 Inbetriebnahme ........... 13.1 Initialisierung ..........14 Inspektion und Wartung ........15 Verhalten im Fehlerfall ......... 16 Fehlerbehebung ........... 17 Ausbau aus Rohrleitung ........18 Entsorgung ............19 Rücksendung ............www.gemu-group.com 3 / 25 GEMÜ C53 iComLine...
- Seite 4 Verletzungen. densein der Spannungsversorgung abhängig. HINWEIS Möglicherweise gefährliche Situation! ▶ Bei Nichtbeachtung drohen Sachschä- den. Folgende gefahrenspezifische Symbole können innerhalb ei- nes Warnhinweises verwendet werden: Symbol Bedeutung Explosionsgefahr! Aggressive Chemikalien! Heiße Anlagenteile! GEMÜ C53 iComLine 4 / 25 www.gemu-group.com...
- Seite 5 Da Regelkegelkontur, Antriebshub und Anschlussgrößen digen Personal vollständig verstanden wird. kundenspezifisch angepasst werden können, erfüllt der GEMÜ C53 iComLine nahezu alle Regel- und Durchflussanforderun- 6. Verantwortungs- und Zuständigkeitsbereiche regeln. gen der Halbleiterindustrie. Der präzise Schrittmotor eignet 7. Sicherheitsdatenblätter beachten.
- Seite 6 LED 1 (Grün) LED 2 (Rot) Ventil Power ON Initialisierungsfehler Timeout Pre-Init Mode active alternierend blinkend 2Hz alternierend blinkend 2Hz Inititialisierung ready Initialisierung active alternierend blinkend 1Hz alternierend blinkend 1Hz Fehler LED Zustände leuchtet blinkt GEMÜ C53 iComLine 6 / 25 www.gemu-group.com...
- Seite 7 Das Produkt ist für den Einbau in Rohrleitungen und zur Steue- rung eines Betriebsmediums konzipiert. Das Produkt ist bestimmungsgemäß nicht für den Einsatz in explosionsgefährdeten Bereichen geeignet. ● Das Produkt gemäß den technischen Daten einsetzen. www.gemu-group.com 7 / 25 GEMÜ C53 iComLine...
- Seite 8 5 Werkstoff Ventilkörper PFA, Perfluoralkoxy 6 Dichtwerkstoff PTFE 7 Spannung / Frequenz 24 V DC 8 Regelmodul Stellungsregler 4-20mA Fehlerposition Close 9 Antriebsausführung Antriebsgröße 2 Sitzdurchmesser 9,55 mm 10 Regelkegel R3235 1 m³/h - linear GEMÜ C53 iComLine 8 / 25 www.gemu-group.com...
- Seite 9 6 Bestelldaten Bestelloption Code Beschreibung 11 Ausführung High Purity High Purity www.gemu-group.com 9 / 25 GEMÜ C53 iComLine...
- Seite 10 10 — 150 °C Druck-Temperatur-Diagramm beachten Umgebungstemperatur: 0 — 40 °C Lagertemperatur: -10 — 40 °C 7.3 Druck Betriebsdruck: 0 — 6 bar Druck-Temperatur- Temperatur [°F] Diagramm: auf Kundenanfrage Zulässiger Arbeitsbereich Temperatur [°C] GEMÜ C53 iComLine 10 / 25 www.gemu-group.com...
- Seite 11 3/8" 1/2", 3/4'' 12,5 % 25 % 50 % 75 % 100 % Hub in % R3509 R3510 R3234 1/4" 3/8" 1/2", 3/4" 12,5 25,0 50,0 75,0 100,0 11,4 12,8 Kv-Werte in l/min www.gemu-group.com 11 / 25 GEMÜ C53 iComLine...
- Seite 12 12,5 % 25 % 50 % 75 % 100 % Hub in % R3511 R3512 R3395 1/4" 3/8" 1/2", 3/4" 12,5 25,0 50,0 10,7 13,7 75,0 12,9 17,7 100,0 14,2 20,8 Kv-Werte in l/min GEMÜ C53 iComLine 12 / 25 www.gemu-group.com...
- Seite 13 7.6 Einschalt- und Lebensdauer Lebensdauer: Auf / Zu Betrieb - Mindestens 1.000.000 Schaltzyklen bei Raumtemperatur und zulässiger Ein- schaltdauer. Regelbetrieb - Klasse C nach EN 15714-2 (≙ 1.800.000 Anläufe) Einschaltdauer: 60 % ED www.gemu-group.com 13 / 25 GEMÜ C53 iComLine...
- Seite 14 0 – 650 Ω Kurzschlussfest: 7.7.4.2 Istwert als Spannungssignal, Regelmodul Code V1 Ausgangssignal: 0 - 10 V Ausgangsart: aktiv Kurzschlussfest: 7.7.5 Verhalten im Fehlerfall Funktion: Im Fehlerfall fährt das Ventil in die Fehlerposition. GEMÜ C53 iComLine 14 / 25 www.gemu-group.com...
- Seite 15 Dieses Verhalten ist keine Sicherheitsstellung. Damit die Funktion bei Spannungsverlust sicherge- stellt ist, muss das Ventil mit einem Notstrommodul GEMÜ 1571 (siehe Zubehör) betrieben werden. Fehlerposition: Geschlossen (Regelmodul V1 und S1) Offen (Regelmodul S2) www.gemu-group.com 15 / 25 GEMÜ C53 iComLine...
- Seite 16 71,0 50,0 16,0 128,0 31,0 63,5 12,0 Prime- 131,0 146,0 50,0 71,0 50,0 16,0 128,0 31,0 63,5 12,0 Lock Pillar 131,0 146,0 50,0 71,0 50,0 16,0 108,0 71,0 49,0 12,0 Maße in mm GEMÜ C53 iComLine 16 / 25 www.gemu-group.com...
- Seite 17 Das Produkt nicht als Trittstufe oder Steighilfe benutzen. ● HINWEIS Eignung des Produkts! ▶ Das Produkt muss für die Betriebsbedingungen des Rohr- leitungssystems (Medium, Mediumskonzentration, Tem- peratur und Druck) sowie die jeweiligen Umgebungs- bedingungen geeignet sein. www.gemu-group.com 17 / 25 GEMÜ C53 iComLine...
- Seite 18 1. Vorbereitung des Schlauches durch Montage des Sleeves (Anleitung des Herstellers beachten: www.nipponpil- lar.com/Download/Fittings/S-300 Instruction manual). 2. Pillar Super 300 Type Anschluss mit vorbereitetem Schlauch zusammenstecken. 3. Pillar Super 300 Type Überwurfmutter anziehen. GEMÜ C53 iComLine 18 / 25 www.gemu-group.com...
- Seite 19 11 Elektrischer Anschluss 11 Elektrischer Anschluss 11.1 Lage der Steckverbinder 11.2 Elektrischer Anschluss Anschluss X1 5-polige M12-Einbaudose. A-kodiert Signalname 24 V Versorgungsspannung I+/U+, Sollwerteingang I+/U+, Istwertausgang Digitaleingang 1 www.gemu-group.com 19 / 25 GEMÜ C53 iComLine...
- Seite 20 Funktion vor und nach Test i.O. Schockprüfung nach EN 60068-2-27 Prüfung Ea * Alle Abschlusstests wurden mit einem Prüfdruck bei Raumtemperatur durchgeführt. Dichtheit über den Sitz: PSx1,1 =(6,6bar). Dichtheit nach außen: PSx1,5 =(9bar). GEMÜ C53 iComLine 20 / 25 www.gemu-group.com...
- Seite 21 ð Ventil fährt automatisch in Stellung ZU. fährdungspotenzial zur Vorbeugung von Undichtheit und Be- ð Ventil fährt automatisch in Stellung AUF. schädigung durchführen. ð Initialisierungsmodus wird automatisch beendet. ð Ventil fährt den eingestellten Sollwert an. www.gemu-group.com 21 / 25 GEMÜ C53 iComLine...
- Seite 22 Das Anfahren der Fehlerposition ist nur bei vollständiger Spannungsversorgung möglich. Dieses Verhalten ist keine Si- cherheitsstellung. Damit die Funktion bei Spannungsverlust sichergestellt ist muss das Ventil mit einem Notstrommodul GEMÜ 1571 (siehe Zubehör) betrieben werden. GEMÜ C53 iComLine 22 / 25 www.gemu-group.com...
- Seite 23 Ventil öffnet / schließt nicht bzw. nicht Spannung nicht angelegt Spannung anlegen vollständig Kabelenden falsch verdrahtet Kabelenden korrekt verdrahten Initialisierung nicht vollständig durchge- Initialisierung erneut durchführen führt Ventil fährt in Fehlerposition Sollwertsignal < 3,5 mA Sollwert prüfen www.gemu-group.com 23 / 25 GEMÜ C53 iComLine...
- Seite 24 Erledigung der Reparatur, sondern eine kos- tenpflichtige Entsorgung. 1. Das Produkt reinigen. 2. Rücksendeerklärung bei GEMÜ anfordern. 3. Rücksendeerklärung vollständig ausfüllen. 4. Das Produkt mit ausgefüllter Rücksendeerklärung an GEMÜ schicken. GEMÜ C53 iComLine 24 / 25 www.gemu-group.com...
- Seite 25 GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach Änderungen vorbehalten Tel. +49 (0)7940 123-0 · info@gemue.de www.gemu-group.com 06.2023 | 88708629...
